測量電氣設備的絕緣電阻和吸收比及極化指數，是檢查設備絕緣狀況最簡便的方法，在現場進行設備絕緣試驗項目時，測量絕緣電阻是絕緣試驗的第一個項目，檢查設備是否有嚴重缺陷。

為什么絕緣測試中不能只測量絕緣電阻？

因?yàn)橹挥挟?dāng)絕緣缺陷貫通于兩極之間時，絕緣電阻測量才比較靈敏。

若絕緣只存在局部缺陷，而兩極間仍保持有部分良好絕緣,絕緣電阻很少下降或沒有變化,測量絕緣電阻試驗便不能發現此類缺陷。

此時就需要通過其他參數發現絕緣缺陷，例如吸收比，極化指數和介質放電率。同時測量這些參數，可有效監測出絕緣是否有貫通或集中性缺陷，整體受潮或貫通性受潮等。

1.絕緣電阻

功能：大致評估設備絕緣情況好壞

定義：在設備絕緣結構的兩個電極之間施加的直流電壓值與流經該電極的泄漏電流值之比。若無特殊說明，均值加壓1min的測試值。

測試標準：

對于輸變電設備，要求絕緣電阻>10000Ω——《輸變電設備狀態檢修試驗規程Q/GDW168-2008》

對于電氣裝置，要求絕緣電阻值不低于產品出廠試驗值的70%——《電氣裝置安裝工程電氣設備交接試驗標準GB50150-2006》

2.吸收比

功能：發現隱藏絕緣缺陷，如測量絕緣不良、整體受潮、絕緣油嚴重劣化、外部絕緣部分臟污或測量線斷線，絕緣老化等

定義：在同一次絕緣電阻試驗中，1min時的絕緣電阻值與15s時的絕緣電阻值之比。

測試標準：

對于輸變電設備，要求吸收比不小于1.3——《輸變電設備狀態檢修試驗規程Q/GDW168-2008》

對于電氣裝置，要求吸收比與產品出廠值相比應無明顯差別，在常溫下應不小于 1.3；當R60s大于3000MΩ時，吸收比可不做考核要求。——《電氣裝置安裝工程電氣設備交接試驗標準GB50150-2006》

3.極化指數

功能：發現隱藏絕緣缺陷，如測量絕緣不良、整體受潮、絕緣油嚴重劣化、外部絕緣部分臟污或測量線斷線，絕緣老化等

定義：在同一次絕緣電阻試驗中，10min中時的絕緣電阻值與1min時的絕緣電阻值之比值。

測試標準：

對于輸變電設備，要求極化指數不小于1.5——《輸變電設備狀態檢修試驗規程Q/GDW168-2008》

對于電氣裝置，要求測得值與產品出廠值相比應無明顯差別，在常溫下不小于1.3；當R60s大于10000MΩ時，極化指數可不做考核要求。——《電氣裝置安裝工程電氣設備交接試驗標準GB50150-2006》

4.介質放電率

功能：通過測量絕緣體的放電電流，發現多層絕緣中的某一層絕緣缺陷

定義：在絕緣測試停止加壓后，測量一分鐘內的介質釋放的電流。它的大小取決于測試回路中的電容和絕緣測試的終止電壓。

測試標準：絕緣層均質的絕緣體的介質放電率將接近于零，而可接受的多層次絕緣體的最大介質放電率不超過2。

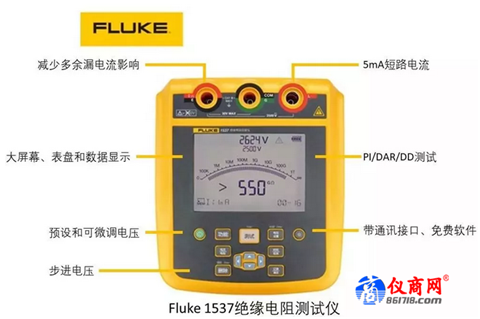

如果你還在用計時器和紙筆計算以上的參數，不妨嘗試一下智能化儀表——Fluke 1537絕緣電阻測試儀，一鍵測試出結果，快速、全面、準確、方便，和計時測算說拜拜！
