電壓暫降往往會導致制造設備停機或者燒毀，給工業制造帶來極大的危害，那如何測量并解決電壓暫降問題呢？

電壓暫降或下跌是指供電電壓有效值在短時間內突然下降又回升恢復的現象，國際電氣與電子工程師協會（IEEE）將電壓暫降定義為供電電壓有效值快速下降到額定值的90%～10%，然后回升至正常值附近，持續時間為10ms～1min。

電壓暫降往往會導致制造設備停機或者燒毀，給工業制造帶來極大的危害，同時給企業帶來巨大的損失。電壓暫降目前被公認為電子制造業危害最大的電能質量問題。

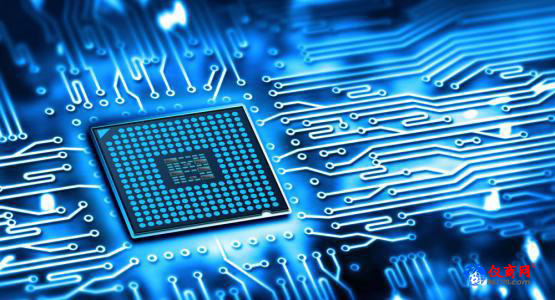

1、芯片測試儀: 電壓低于85%時，測試儀停止工作，芯片、主板被毀壞

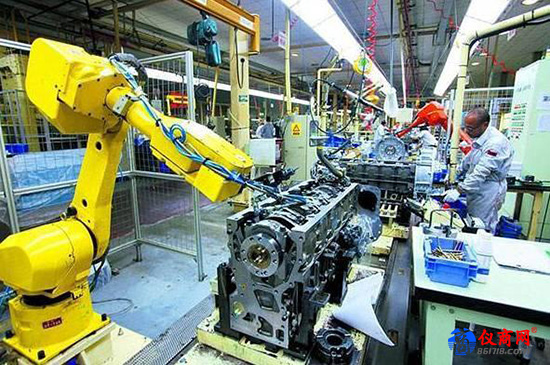

2、工業機器人：由機器人控制對金屬部件進行鉆、切割等精密加工的機械工具，為保證產品質量和安全，工作電壓檻值一般設為90%，當電壓低于此值、持續時間超過40～60ms時，被跳閘。

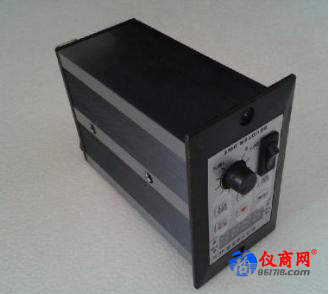

3、變頻調速器：當電壓低于70%且持續時間超過120ms時，ASD被切除。而對于一些精細加工業中的電機，當電壓低于90%且持續時間超過60ms時，電機就會跳閘而退出運行

那么，電壓暫將怎么檢測和治理呢？

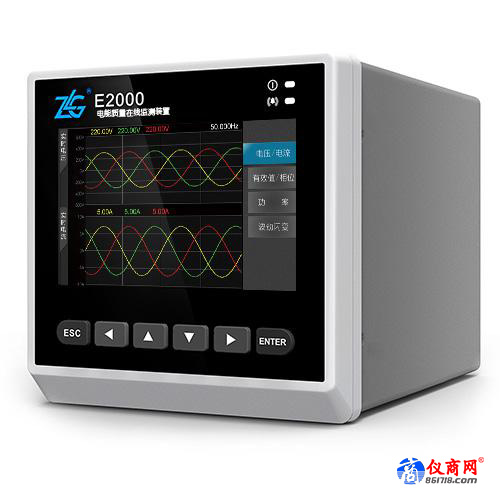

方案原理：利用大功率可編程電源模擬現成電壓跌落發生條件，分為2路輸出，一路將信號輸入到UPS電壓補償柜，經過UPS電源補償后的回路接入E2000電能質量在線監測裝置上。另外一路將信號直接輸入另外一臺E2000電能質量在線監測裝置的上，形成數據對比。同時為了驗證的可靠性，加入了示波器進行波形捕捉。

試驗條件，包括單相電壓跌落與三相電壓跌落，跌落幅值為標稱電壓的90%，70%，50%，40%等，跌落持續時間10ms，15ms，30ms，1s，30s，60s等。

E2000電能質量在線監測裝置準確、快速、完整捕捉了電壓暫降發生的波形，同時經過2個E2000通道的數據對比，也認證了供應商UPS電源補償?shù)目煽啃?，有效保障了現場設備的安全運行，達到電壓暫將測試和治理的目的。
