信號發生器是能夠提供不同波形、頻率和輸出信號的設備，可以為測量系統和設備的各項參數時提供信號源。
產品介紹
DS 儀器的HK-SG系列信號發生器使用戶能夠快速方便地產生高質量的射頻/微波信號。OLED顯示屏和接口按鈕允許頻率選擇、衰減器控制和射頻輸出開/關，無需主機PC。射頻輸出包括7個倍頻程，從25到6000MHz，或到12GHz，或到22GHz，具體取決于型號。產生的波形是完全合成使用現代分?jǐn)?shù)N合成。射頻輸出的最終步長根據工作頻段的不同從最大~3KHz到小于20Hz不等。這種合成源有自己的內部精度10MHz TCXO振蕩器，如果需要的話，可以接受外部參考信號。
功率輸出電平可以通過內部步進衰減器控制在0.5dB步進31dB的范圍內，還具有單獨的20dB功率游標（微調）設置。射頻輸出功率校準到最大輸出電平+10dBm或+15dBm。在未校準模式下，輸出可能更高。
產品系列
HK-SG系列
DS 儀器的HK-SG系列信號發生器使用戶能夠快速方便地產生高質量的射頻/微波信號。OLED顯示屏和接口按鈕允許頻率選擇、衰減器控制和射頻輸出開/關，無需主機PC。射頻輸出包括7個倍頻程，從25到6000MHz，或到12GHz，或到22GHz，具體取決于型號。產生的波形是完全合成使用現代分?jǐn)?shù)N合成。射頻輸出的最終步長根據工作頻段的不同從最大~3KHz到小于20Hz不等。這種合成源有自己的內部精度10MHz TCXO振蕩器，如果需要的話，可以接受外部參考信號。

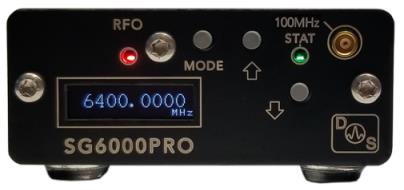

HK-SG PRO 系列
而升級后的HK-SG PRO系列設備是作為行業標準HK-SG6000射頻信號發生器系列的更高性能版本而設計的。在保持非常緊湊和低成本的同時，PRO帶來了一系列強大的新功能和升級：
●更寬的頻率范圍（高達30GHz）
●諧波濾波（典型值（-30dBc）
●顯著降低相位噪聲（6GHz：-95dBc@10KHz)
●較小的頻率步長（2Hz）
●優化的功率級控制分辨率和范圍
●USB供電和控制
●簡單的以太網連接
●10MHz TCXO和100MHz VCXO，帶外部參考輸入/輸出
與同類產品中的其他信號發生器不同，PRO系列允許通過輕量級windows應用程序或SCPI串行命令進行獨立控制和PC USB遠程控制。用戶可以很容易地產生微波信號，無需配置或用戶手冊。獨立的OLED顯示屏和界面按鈕允許頻率選擇、衰減器控制和射頻輸出控制，無需主機PC。所有設置都可以保存為開機默認值，以增加便利性。
產品特點
HK-SG6000F和HK-SG6000PRO致力于盡可能地濾除基于PLL的合成器固有的諧波。HK-SG6000F采用由3個多倍頻程可調諧低頻濾波器和兩個固定高頻低通濾波器組成的濾波器矩陣。HK-SG6000 PRO有一個額外的固定濾波器來覆蓋額外的帶寬。
所有HK-SG PRO設備都有一個超低噪聲100MHz振蕩器作為合成源參考。這是相位鎖定到一個10MHz的內部+/-280PPB的TCXO或一個低噪聲和溫度穩定性相結合的外部電源。PRO的功率輸出電平可以通過內部步進衰減器控制在60分貝或30分貝的范圍內，步進為0.25分貝或0.5分貝，一個額外的15dB可變衰減器也可用于微調在較小的增量。功率輸出校準為+10dBm。如果需要，可以使用功率游標設置輸出+10以上，這稱為未校準模式。內部諧波濾波矩陣將諧波降低到低于標準HK-SG6000水平20dB。二次諧波通常為-30到-35dBc，三次諧波則更低。
應用場景
●自動化測試環境
●一般射頻實驗室使用
●教育/大學實驗室使用
●航空航天/國防研究
●生產驗證
●EMC測試
●無線基礎設施
●視線鏈接
●上/下轉換應用程序
●LTE工程
●天線設計
