近日，普源精電(RIGOL)發布PHA系列高壓差分探頭。作為RIGOL探頭家族的新成員，PHA系列探頭提供更為優異的共模抑制比CMRR及噪聲表現，助力電源測量，提供更多的可能性！

產品亮點

具有良好的共模抑制比性能，CMRR超過80dB

具有5MHz帶寬限制功能，在測試低頻信號可有效濾除高頻信號的噪聲和干擾

提供兩檔量程（50X：150V DC+peak AC；500X：1500V DC+peak AC）

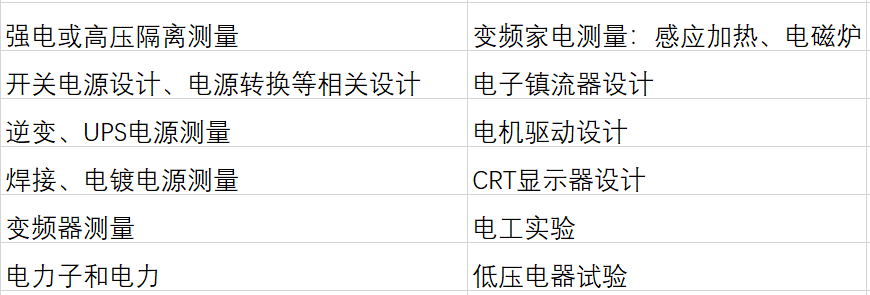

行業應用

PHA 系列探頭主要用于需進行高壓浮地測量的場所

良好的共模抑制比

共模抑制比越高，電路中對信號共模成分的抑制能力越強。為了更準確的完成電源測試中電壓信號測試，PHA系列高壓差分探頭最大的CMRR超過80dB。

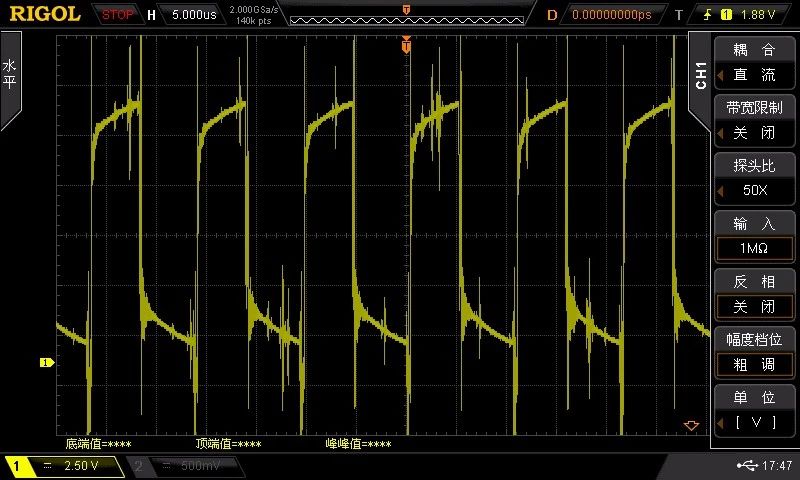

配套探頭CMRR最大為50dB的測試結果

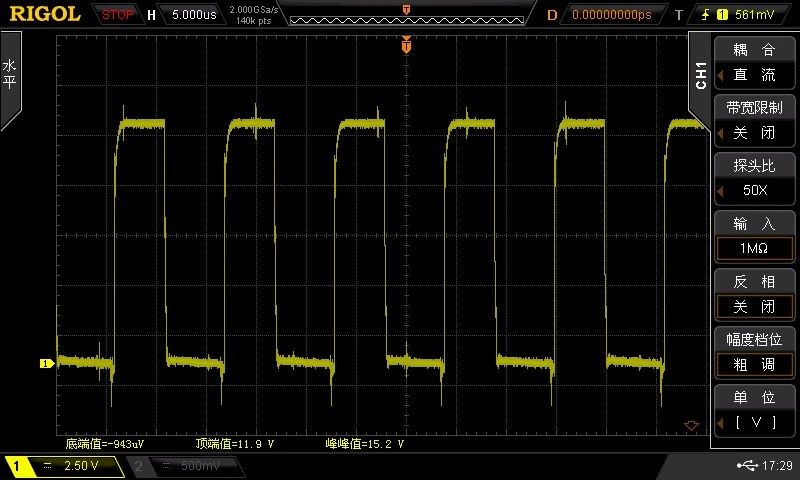

配套探頭為PHA1150（CMRR最大為80dB）的測試結果

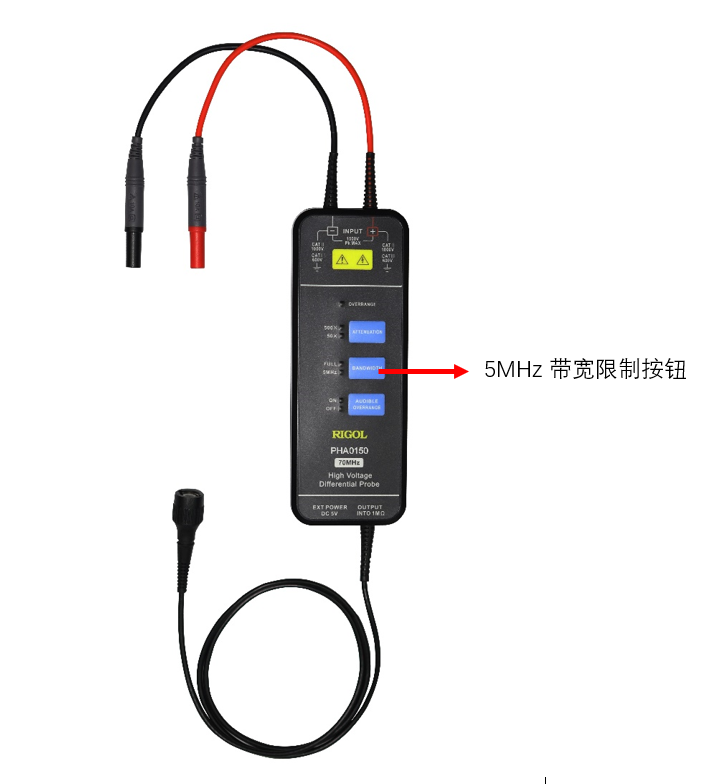

5MHz帶寬限制功能

PHA系列高壓差分探頭提供5MHz帶寬限制功能，在測量低頻率信號，可有效濾除高頻信號的噪聲和干擾，滿足大部分開關電源中FETs的開關頻率的測試。

提供兩檔量程，最高1500V DC+peakAC

HA系列探頭提供兩檔衰減檔，滿足大部分共模測試電路的要求：

50X：150V DC+peak AC

500X：1500V DC+peak AC

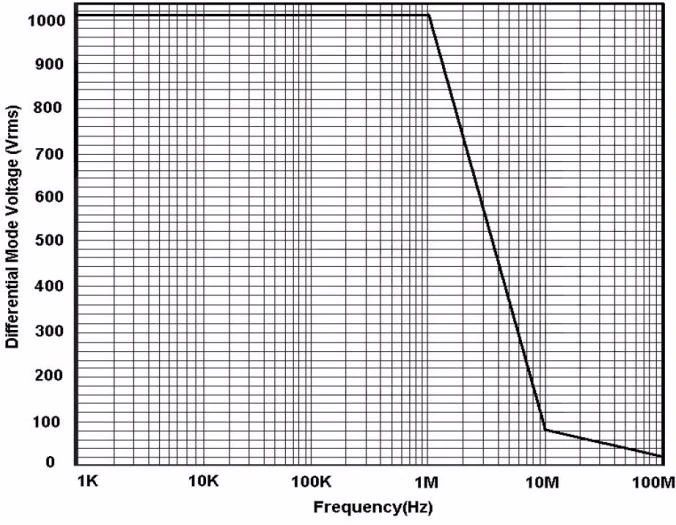

PHA0150/PHA1150最大差模電壓VS頻率

應用場景

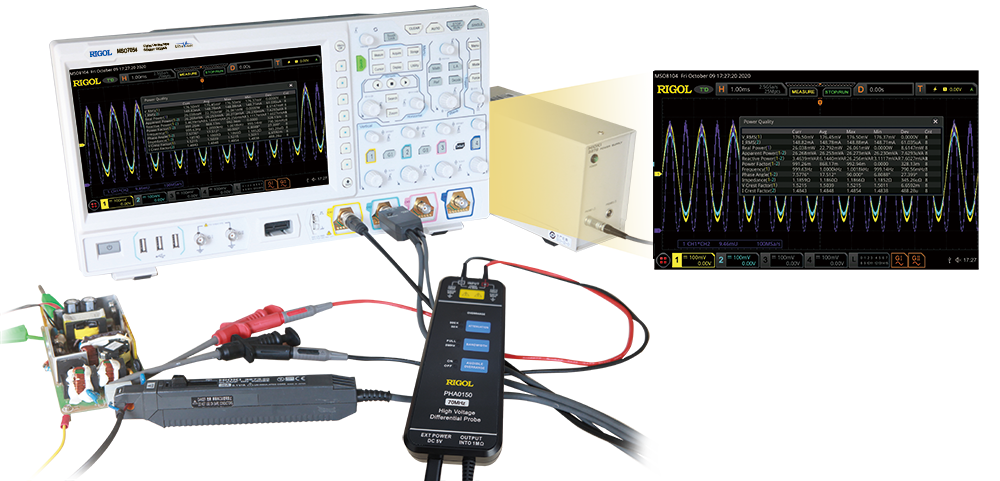

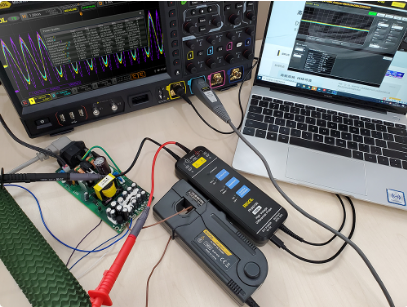

使用PHA系列高壓差分探頭進行電源測量

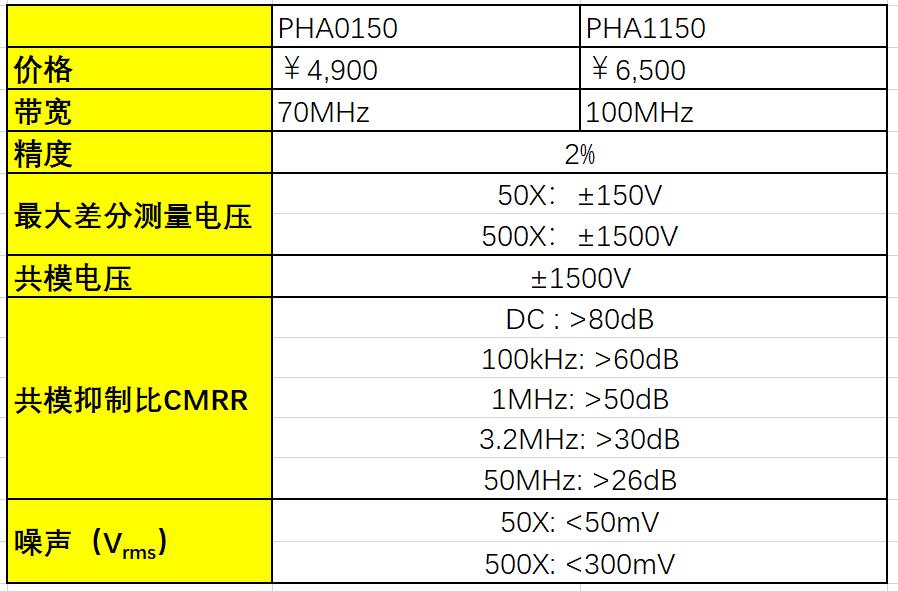

技術參數

除了以上的探頭

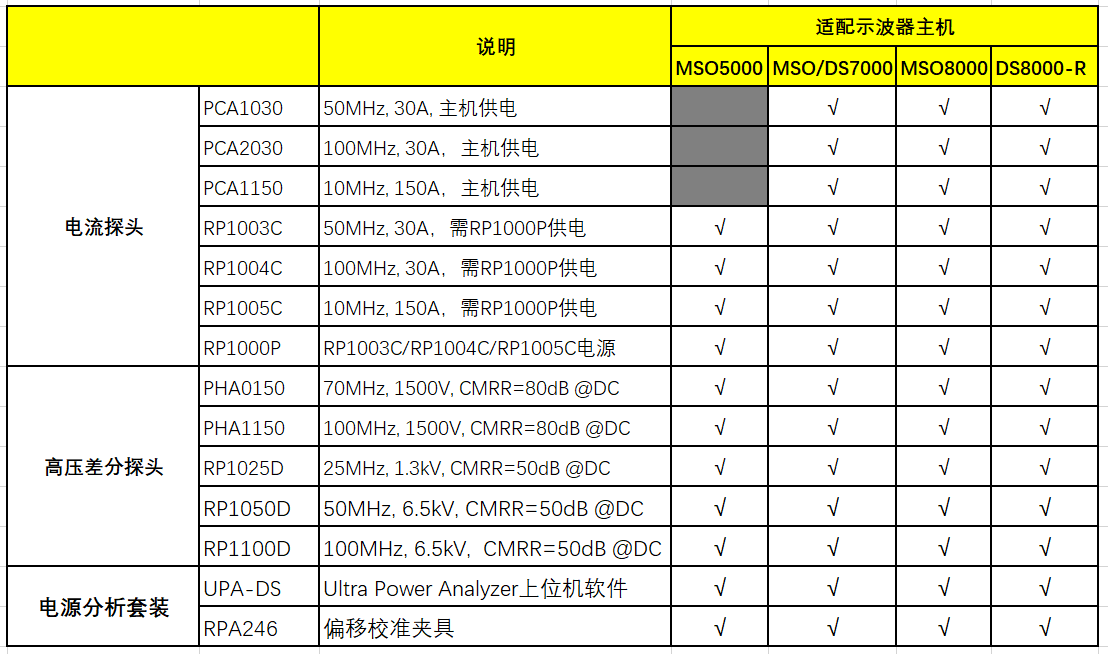

RIGOL有如下產品組合可在電源測試方案中使用
