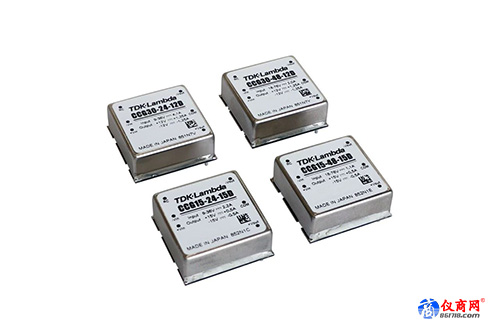

TDK 公司宣布 TDK-Lambda 品牌的 CCG 系列隔離型DC-DC 轉換器增加了雙輸出型號。

CCG 系列是一款寬范圍輸入的隔離型板載式 DC-DC 轉換器，主體封裝大小僅為 1x1 英寸。它能夠以 1x1 英寸的封裝大小實現 15/30W 輸出功率，自 2015 年單輸出型號發布以來滿足了客戶的各種需求?，F(xiàn)在增加了雙輸出型號，能夠支持當前單輸出型號無法實現的模擬元件。此系列產品將支持工業設備市場中的各種控制板。

由于這款產品接受9 至 36 VDC 和 18 至 76 VDC 的寬范圍輸入電壓，因此非常適合電池供電的設備和采用不同電壓輸入的控制板（例如 12/24 VDC 型和 24/48 VDC 型）。通過優化組件實現高效率，可在各種工作溫度范圍內（-40 至+85℃）使用。同時減少了封裝大小，有助于在設備控制板上實現較高密度。

-----

主要應用

ICT 設備（基站和服務器）、半導體制造設備、測試和測量設備以及通用工業設備的控制板等。

主要特性和優勢

雙輸出型號，可支持模擬元件

尺寸小，可實現 15/30W 輸出，封裝大小僅為 1x1 英寸

寬輸入電壓范圍：9 至 36 VDC 和 18 至 76 VDC 等一系列輸入類型

良好的EMI：六面屏蔽結構，除金屬外殼外，還使用電路板銅箔來屏蔽底部

效率高達 92% (CCG30-48-15D)

工作溫度范圍廣，可在 -40 至 +85°C 的寬溫度范圍內使用

輸入-輸出耐 1500 VDC 電壓（持續一分鐘）

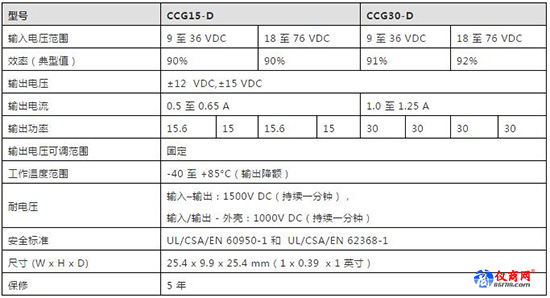

產品規格
