關于迅芯微

迅芯微電子（蘇州）股份有限公司（以下簡稱“迅芯微”）成立于2013年，坐落于蘇州工業園區，是一家以集成電路及軟硬件系統的設計、研發、銷售為一體，并提供其技術咨詢及技術服務的國家級高新技術企業。迅芯微專注于高性能信號鏈產品，并為用戶提供高性?xún)r(jià)比的芯片定制方案和全方位的系統服務。

迅芯微的信號鏈產品具有采樣率高、頻帶寬的特點，芯片主要應用到儀器設備、大科學裝置、醫療設備、光通信以及無線通信等領域。迅芯微所有芯片均為自主研發，擁有獨立自主知識產權，已申請國家發明專利60項、軟著11項和IC布圖16項。

迅芯微在北京、武漢等地設立研發中心，研發團隊的核心成員均具有博士學歷，是一支年輕、有朝氣、敢于創新的團隊。

未來，在中國半導體產業蓬勃發展的基礎上，迅芯微將充分發揮團隊在國內高性能信號鏈產品方面的技術領先優勢，推進已研發的原型芯片的量產，滿足通訊、儀器儀表、汽車和醫療等領域?qū)δM芯片的需求，成為國內該領域的引領者與創新者。

迅芯微展品介紹

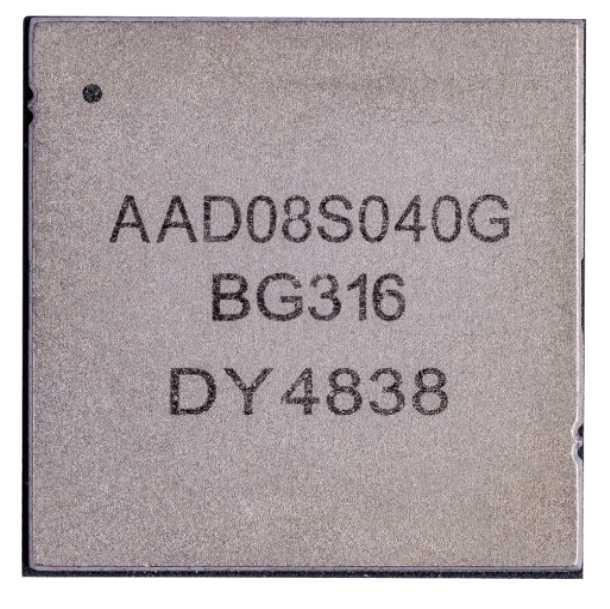

AAD08S040G 是采用CMOS 工藝制造的高速模數轉換芯片。采樣率最高可達40GS/s，分辨率為8bit。該芯片采用多路時間交織ADC（TI-ADC）架構，共集成128路子ADC，每一路ADC采用低功耗逐次比較（SAR）架構。在輸出接口方面，芯片集成16路高速串行輸出接口，每路最高速率20Gbps。芯片將轉換的8bit數字信號與PRBS11碼進行異或運算加擾，然后通過高速串行接口輸出。

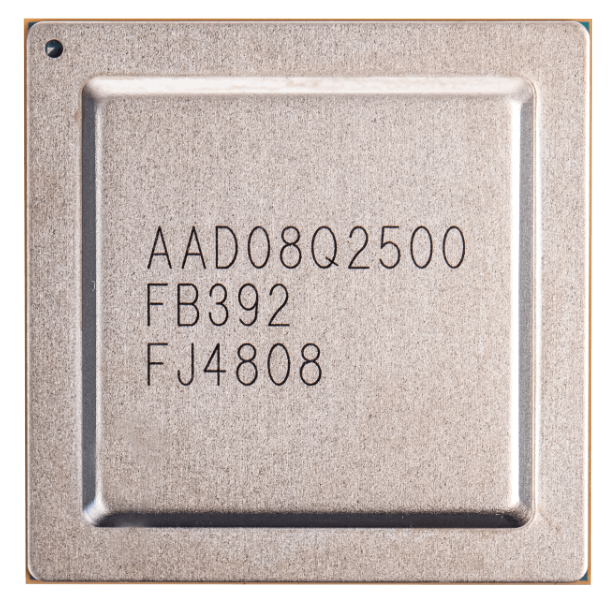

AAD08Q2500是采用Si基工藝制造的高速寬帶模數轉換器。該芯片可將差分600mV輸入模擬信號轉換成 8bit 數字信號，芯片內包含四個可最高工作在 2.5GS/s 的子 ADC，可工作在交織和非交織模式，配置成四通道、雙通道或單通道，在對數據進行2倍解復用（Demux）之后通過 LVDS 接口輸出。輸出信號包括 4路時鐘（8 分頻）、64 路數據輸出以及 4 路超量程比特位輸出，均為 LVDS 電平標準。芯片采用+3.3V/+1.8V 電源供電，總功耗約為 8.5W。芯片有 392 引腳，為 Flip Chip-BGA 封裝。
