近年來，隨著芯片制造工藝的不斷提高，光刻技術發展面臨著一些難題，這些難題也影響著芯片行業發展及摩爾定律的持續性。然而，當前主流的極紫外光刻技術已經接近制造極限，需要更先進的技術來突破技術瓶頸。本文綜述了基于雙光束超分辨技術的光刻技術概念，并分析了其優勢和潛力，同時提出了該技術面臨的挑戰和可能的解決方案，指出這種新型光刻技術有望在微納制造領域扮演重要的角色。
芯片是現代電子產品的核心組成部分，扮演著極為重要的角色。從智能手機、平板電腦到筆記本電腦、服務器，再到車載電子、工業自動化設備等領域，芯片都是關鍵的控制中心，為各種設備提供基礎的計算、存儲、通信和控制功能。隨著信息技術的快速發展和智能化程度的提高，芯片在現代社會中的應用領域不斷擴大。芯片的發展也推動了人類社會的不斷進步。例如，在智能手機領域，芯片的發展推動了智能手機不斷提升的計算和圖像處理性能，實現了更為流暢的用戶體驗。在車載電子領域，芯片的應用使得汽車具備了更多的安全和智能功能，提高了駕駛的舒適性和便利性。在工業自動化設備領域，芯片的應用使得生產流程更為智能化和自動化，提高了生產效率和質量?？梢哉f(shuō)，芯片在現代社會中扮演著不可替代的角色，為各種應用領域提供了強大的支撐和動力。然而，芯片的制造過程非常復雜和困難，需要高難度的技術和設備支持。芯片的設計和制造涉及到材料科學、化學、物理、機械等多個學科領域，需要高精度和高質量的設備和材料來實現。特別是芯片的制造需要使用先進的納米制造工藝，如光刻、化學蝕刻、沉積、離子注入等，每個步驟都需要高精度的設備支持。另外，芯片制造還需要大量的資金和人力投入，從設計到制造、測試、封裝等各個環節都需要經過復雜的流程和檢測。由于芯片制造需要高度技術密集性和巨大的資金投入，目前芯片行業主要由少數幾家巨頭企業壟斷，對中小企業和新創公司來說，要進入芯片行業面臨著極高的門檻和風險。
光刻技術作為微電子工業中的關鍵技術之一，在芯片制造的不同階段都發揮著重要作用。隨著半導體工藝的不斷發展和進步，光刻技術也在不斷演變和完善。光刻技術是集成電路技術的核心，每一次推進都會導致電子信息產業的一次革命。隨著現代科技的快速發展，芯片在現代社會中扮演著越來越重要的角色，而光刻機是制造芯片的核心設備之一。一方面，在芯片制造的過程中，光刻機能夠通過光學技術將芯片設計圖案轉移到光刻膠上，從而實現微電子器件的存儲器、處理器、傳感器等功能。光刻機能夠?qū)崿F(xiàn)的精度和分辨率決定芯片制造的質量和性能。因此，光刻機對于現代科技和社會的發展具有重要的意義。另一方面，隨著芯片尺寸的不斷縮小和精細程度的不斷提高，其制造工藝也面臨著越來越多的困境，需要光刻技術的發展而有所突破。
芯片制造面臨的困境
芯片越來越小，已經逐漸到達制造工藝的極限。目前主要有2個問題困擾著工業界，一是芯片制造的理論極限（摩爾定律）將要達到，二是芯片制造設備極紫外（extreme ultra-violet，EUV）光刻機的研發難度越來越大。
摩爾定律的瓶頸
摩爾定律的終結問題是目前光刻機面臨的主要挑戰之一。摩爾定律是一個經驗法則：每18~24個月，芯片上集成的晶體管數量會翻倍，而芯片的大小會縮小一半。然而，隨著芯片制造工藝的不斷發展，芯片已經接近制造極限。摩爾定律的極限主要來源于量子效應，當芯片尺寸縮小到10nm左右的時候，柵氧化層僅有10個原子厚，會產生量子隧穿效應，導致晶體管嚴重漏電，進而導致電子產品的壽命縮短。目前，芯片制造技術已經能夠?qū)崿F(xiàn)最小線寬尺寸在2nm左右的制程工藝，但是這種工藝還處于研究和實驗階段，尚未在商業化生產中得到廣泛應用。當前，主流的商業化芯片制造工藝一般能夠?qū)崿F(xiàn)7nm、5nm、3nm等級的微細線寬制造。盡管現代芯片的制造技術已經達到了如此高的精度，但是由于制造難度增加，以及成本和復雜度的逐步上升，實現更小的線寬尺寸仍然具有相當?shù)奶魬?zhàn)性。
EUV光刻機的制造極限及高昂造價
光刻機能夠?qū)崿F(xiàn)的精度和分辨率決定芯片制造的質量和性能。隨著芯片的單位存儲密度的提升，對光刻機的光源要求越來越高，隨著所用光源改進和工藝創新，光刻機經歷了5代產品發展，每次改進和創新都顯著提升了光刻機所能實現的最小工藝節點。光刻機的技術迭代歷程及分辨率的變化如表1所示。

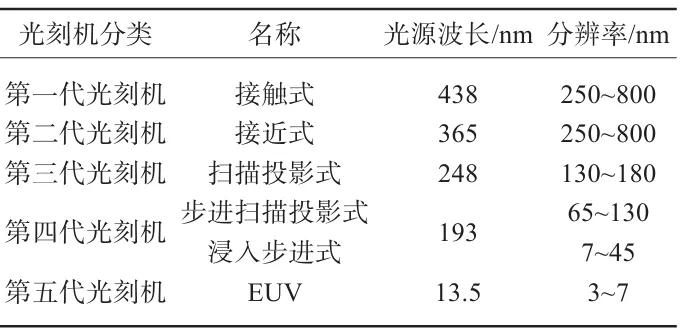

表1 光刻機技術迭代歷程及分辨率變化
