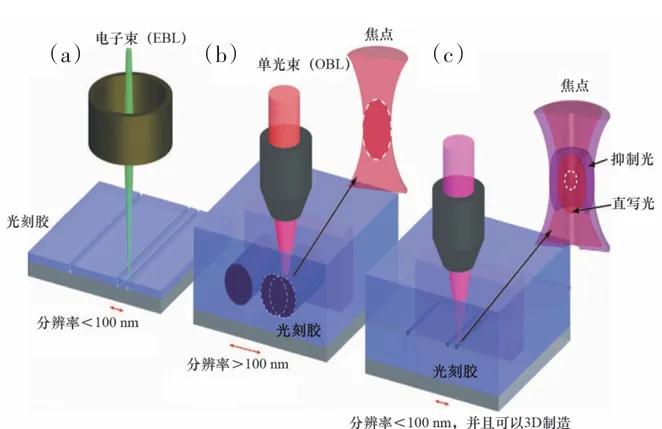

圖1 電子束光刻、單光束光刻、雙光束光刻技術的比較

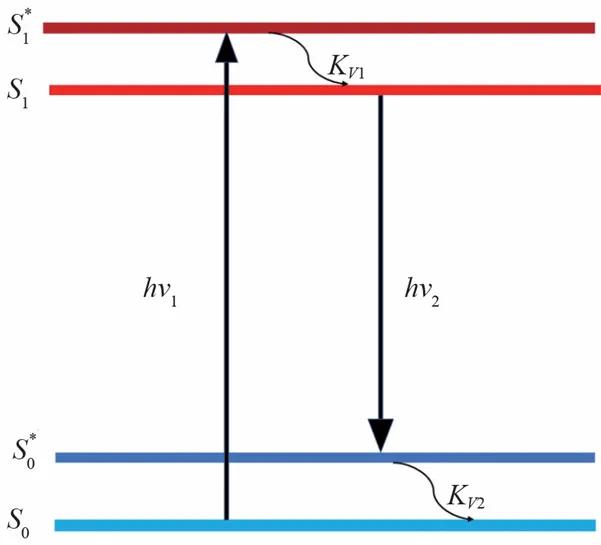

雙光束超分辨光刻技術原理來源于受激輻射損耗顯微成像技術（stimulated emission depletion，STED），其基本原理如圖2所示。首先，第2束激發光將艾里斑內的熒光分子從基態S0激發至第一激發態的較高振動態，然而處于較高振動態的電子會通過振動弛豫躍遷至第一激發態的最低振動態S1。隨后，第2束損耗光，將艾里斑周邊處于激發態的熒光分子淬滅激發，從而躍遷至基態的較高振動態，隨后通過振動弛豫回到基態最低振動態S0。由于受激吸收和受激輻射存在平等的競爭關系，即受激吸收過程→S1和受激輻射過程S1→的概率是相同的，但是由于振動弛豫的速率要遠大于熒光輻射速率，因此，處于振動態的電子迅速躍遷回S0而避免出現二次激發，從S1→的受激輻射過程就占絕對優勢。這樣，就只有艾里斑中心處于最低激發態S1的熒光分子能通過自發熒光輻射的過程躍遷至基態S0而自發輻射發射熒光。

圖2 受激輻射顯微成像技術超分辨成像原理

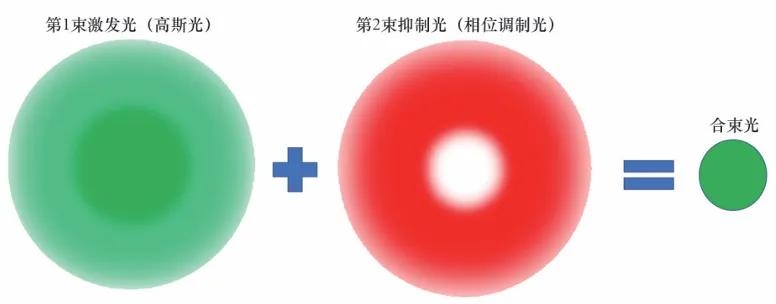

理論上，由于STED損耗光為環狀且其中心強度為零，因此環狀損耗光越強，則由第1束激發光激發的熒光分子所占的區域就越小，其橫向分辨率就越高。在保證激發光聚焦光斑中心處熒光光強不變的情況下，熒光材料在激發光作用下熒光強度分布的半高寬會顯著縮窄，從而提高基于熒光強度分布測量的成像分辨率。受此啟發，將2束不同波長的光通過光路合束，再通過投影物鏡最終作用于特制的光刻膠材料，也可以產生與使用短波長光源時相同甚至更好的光刻分辨率效果，從而大幅度降低研制難度。要實現這一點首先需要選擇2種不同波長的光（圖3），一束激發光作用和EUV光刻機的光源作用一致，目的都是讓光刻膠產生聚合；另一束光是損耗光，是通過相位調制所產生的空心光，作用是將激發光產生的外圍光斑的引發劑淬滅回基態，使得外圍單體不發生聚合反應，這樣就只有2束光聚焦光斑的中心區域發生聚合，因而能夠?qū)崿F(xiàn)超分辨的寫入效果。2束光需要通過雙色鏡進行合束，雙色鏡在不改變?cè)械?束光的路徑的前提下，同時可以讓第2束光耦合到原有第1束光的光路中來，并一同進入到光刻投影物鏡。選擇2束光的波長時差距盡可能大，避免產生交叉激發的現象。
