圖7，iToF方案中的cwToF連續波方法，來源：ADI
回顧圖3光學測距技術的分類，我們認為這個分類方法在針對iToF的分類上可能也是不夠全面的。參照ADI和英飛凌的官方資料都將iToF分類為pToF(基于脈沖的ToF)和cwToF(連續波ToF，圖7)?；蛟ScwToF還可以進一步細分，即調頻連續波和調幅連續波。cwToF是由光源發出周期性調制信號，接收端檢測反射光的相位偏移;而pToF則是由光源發出一系列的短脈沖，接收端的傳感器會有個電子快門——電子快門在一系列短時間窗口中捕獲反射光。這兩者也各有自身的優勢和缺點。比如ADI就在自家pToF方法中，選擇配備CCD傳感器，而非CMOS，這對于實現小像素、更高分辨率，和全局曝光實現快速移動目標檢測都有優勢。
需要注意的是，本文探討ToF模組時，更偏向于探討接收端的傳感器部分，VCSEL屬于發射端。如前文所述，dToF對于發射端和接收端都提出了很高的要求。ams業務發展總監徐冰博士也確認道：“ToF的發射和接收技術要求都很高，特別是用于dToF的應用?！盿ms高級市場經理蔡鄭志強也告訴我們，VCSEL發射器在整個系統設計中尤其關鍵，均勻性、發散角、溫飄等因素都很重要;而且由于小型化需求，更對散熱等問題提出了更高的技術要求。
且整個ToF模組也不僅限于這兩個部分，另外還至少包含接收端鏡頭、發射端diffuser在內的光學組件，以及可能包括像ADI這樣獨立于傳感器之外的模擬前端芯片，用于數字化和輸出深度數據(如圖8)，便于快速獲取整體圖像深度信息。

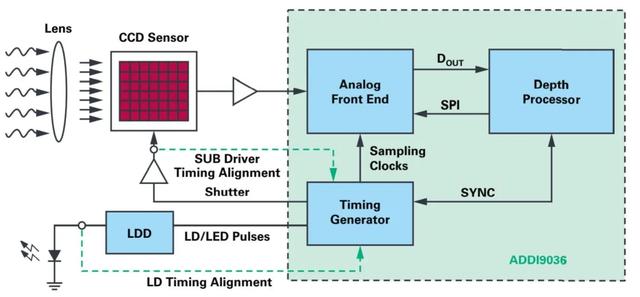

圖8，pToF方法中，位于CCD傳感器之后的ADI前端處理芯片，來源：ADI
當然我們沒有必要仔細去研究某個產品具體應用了何種方法，這里我們看一個相對有代表性的iToF方案：LG G8 ThinQ手機。這款手機的ToF攝像頭采用的是英飛凌/pmd的REAL3圖像傳感器。整體解決方案由英飛凌/pmd設計，模組主要包括了REAL3圖像傳感器(近紅外傳感器)以及一個泛光照明器——即VCSEL die來自ams。
System Plus Consulting的拆解報告顯示，這顆傳感器的分辨率為224x172(約3.9萬像素);相較2016年應用于聯想Phab2Pro的同分辨率傳感器，尺寸縮減了40%——這大概也能說明移動設備上ToF攝像頭模塊正在變小，像素正在變小的趨勢;另外，VCSEL激光die部分實則也有12%的體積縮減(圖9)。

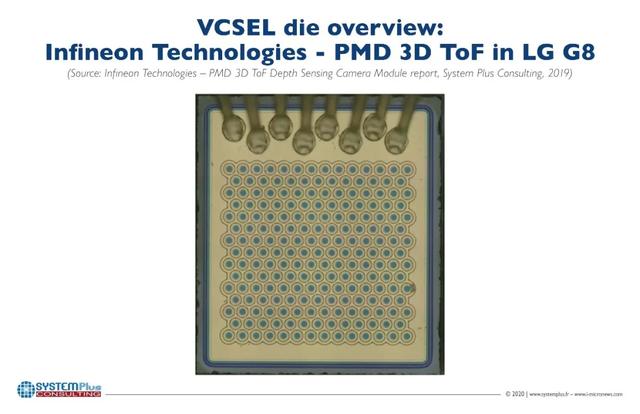

圖9，LG G8 ThinQ的ToF攝像頭模組中的VCSEL die，來源：System Plus Consulting
與前些年手機將ToF應用于距離感應、激光對焦一樣，如今實現3D感知的ToF的確越來越成為手機的標配。到這里，即便不觀察市場規模的增長數據，我們也基本可以確認，ToF從來不存在所謂的“應用場景受限”或者前景未知的困惑，手機的ToF市場一直都發展得不錯。
拋開測距不談，3D ToF在手機上的應用至少包括了面部識別(即便或許精度不及結構光)、掌紋識別、隔空手勢識別，以及配合計算機成像用于判斷場景深度，并配合做到模擬淺景深——也就是模擬單反那樣的背景虛化，其準確性會遠高于雙攝這樣的立體視覺方案。
另外，在移動設備上搭載ToF攝像頭，還可進一步促成AR現實增強技術的發展，這也是市場對iPad Pro搭載LiDAR的一個預判。iOS生態的AR開發無需多言，Android平臺的ARCore實際上是值得一談的。這兩年一直有傳言說，谷歌很快就要為ARCore引入ToF的原生支持。這則消息到去年Google I/O似乎還未有成型，不過在去年12月更新的ARCore API版本中，谷歌的新聞稿提及，“有專門攝像頭即ToF傳感器的設備，將能夠獲得更好、更精準的體驗?！?
手機之外的更多應用

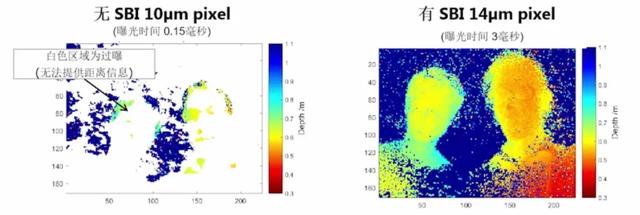

受限于篇幅，我們只能以梗概的方式談手機ToF的應用，有關ToF系統的技術點仍有很多問題未曾涉及。比如在不同的應用場景中采用ToF技術有各自的挑戰，如對手機而言，空間限制是個重要因素。英飛凌電源與傳感系統事業部大中華區射頻及傳感器部門總監麥正奇告訴我們：“在像素尺寸縮小，分辨率提高的情況下，如何保證低功耗的要求，是英飛凌和技術開發合作伙伴pmd technologies攜手，在相關不同的設計層級，對REAL3 ToF產品進行優化的方向?！?
