管線泄露等問題的篩查是化工安全的重要組成部分，對于保障生產安全、提高生產效率、保護環境和降低經濟損失具有重要意義。你是否也面臨這些難題？

人工巡檢耗時耗力，漏檢率高

傳統檢測無法定位隱蔽泄漏點

突發故障導致停產損失慘重

福祿克熱像儀作為一種高效的非接觸式檢測工具，相比較于其他多種管線檢測方式，具有更快速、直觀的檢測結果，尤其適用于大面積篩查和復雜環境下的檢測。

如何讓福祿克熱像儀在管線篩查工作中發揮更多作用，幫助提高您的工作效率，減少潛在風險漏洞，保證化工安全呢？今天小編為您整理了史上超全的涵蓋管線、法蘭等泄露、堵塞等問題篩查方法和典型案例，記得收藏哦！

01 快速掌握熱像儀檢測管線的技術要點

檢測原理

當管道出現泄露或堵塞等問題時，管道的表面或內部分布會出現溫度異常區域，通過熱像儀捕捉這些溫度變化，從而分析定位問題點。

4步高效篩查法

·準備工作：選擇合適的熱像儀型號，如福祿克TiS55+/Ti480U/TiX885。

·現場檢測：按照操作手冊，對管線進行掃描檢測。

·定位問題：根據熱圖，判斷溫度變化與差異，精確定位泄漏或堵塞點。

·報告生成：利用熱像軟件生成檢測報告，為維修提供依據。

注意事項

·在使用熱像儀篩查管線表面泄露時，特別對于光亮的表面，由于其發射率較低，拍攝熱圖時需要注意減少反射干擾，可以在易泄露的部位涂上深色，提高表面發射率。

·需要關注周圍是否有其他熱源的干擾，如有可以調整拍攝角度。

·在檢測時需要注意，如果管道內部的液體或氣體本身與管道之間溫差很小，或管道的保溫層非常厚，則通過熱像儀較難精準的判斷具體泄露或堵塞的位置。

02 管線巡檢場景福祿克熱像解決方案

1、管道內壁減薄、泄露、堵塞、保溫層脫落問題

管道內壁因磨損或腐蝕減薄，通過熱像儀檢測其減薄溫度會比正常部位溫度偏高；

管道內壁減薄

管道由于局部溫度波動較大導致材料熱疲勞造成裂紋、泄漏，由于故障處會滲漏管道內介質，管道滲漏介質與管道外壁溫度不同，通過熱像儀可以觀測到泄露處的溫差；

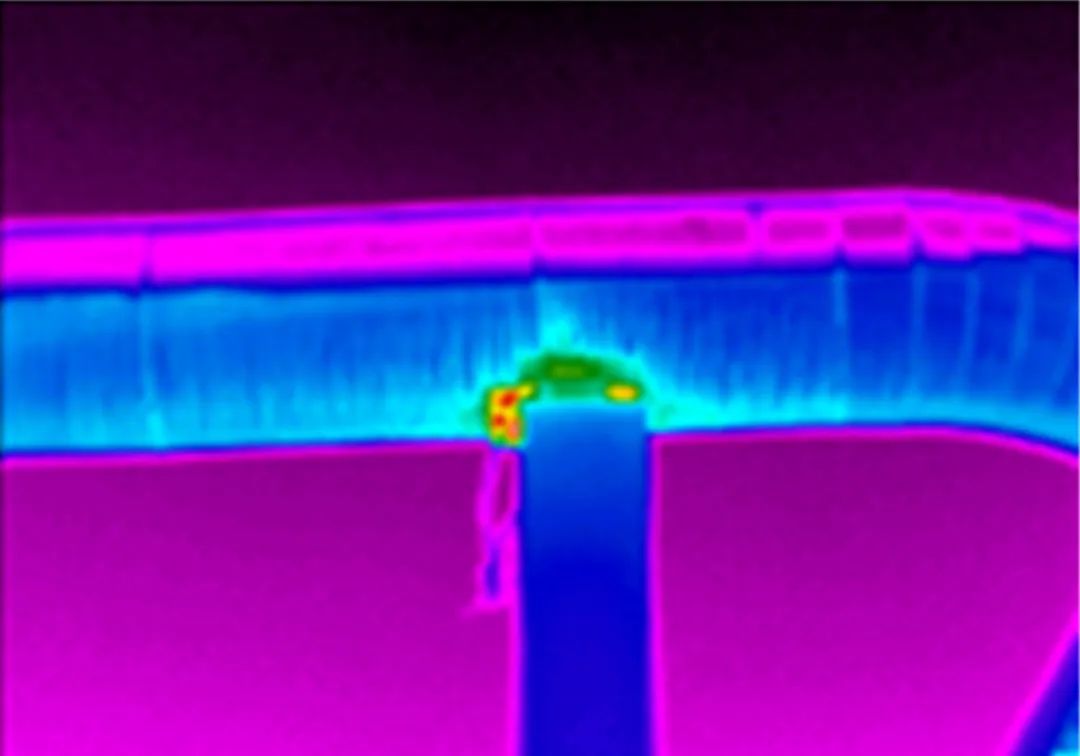

管道支架連接處泄漏

管道堵塞，由于堵塞部位和其他部位熱容量不同，通過熱像儀可以觀察到堵塞部位和其他部位的溫差；

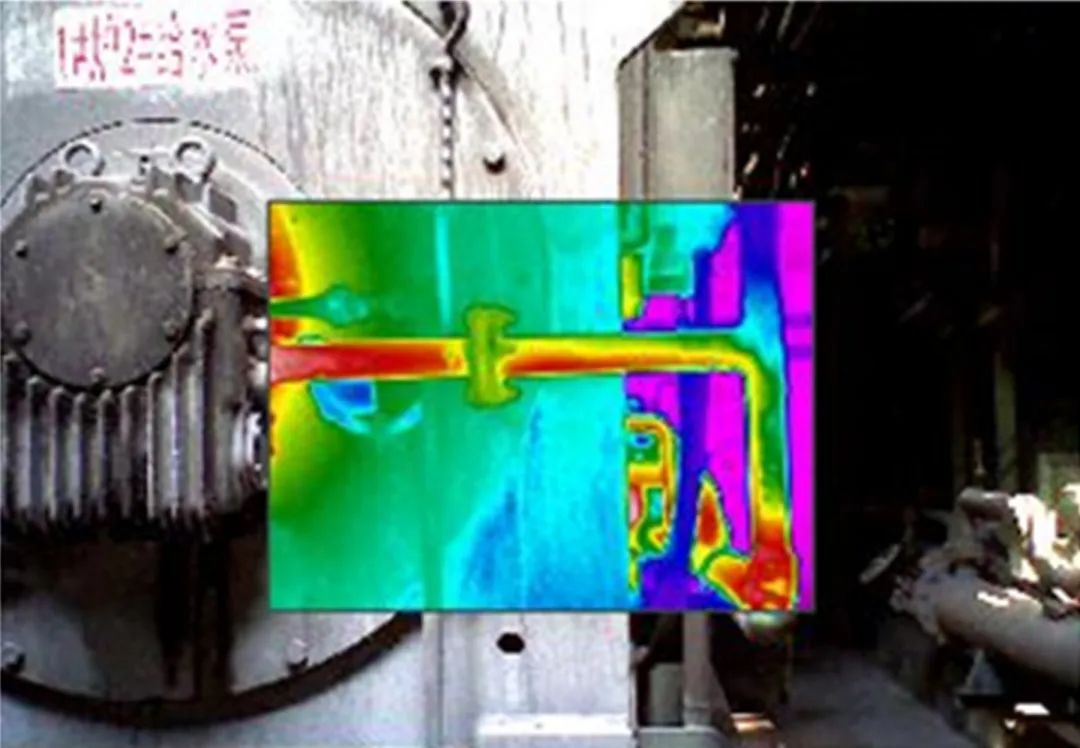

給水泵管道三通部位堵塞，該現場來自國內知名造紙企業的自備電廠，設備為冷卻循環水回路管線，正常的管線表面溫度為 50℃左右，在右側的三通處可以看到明顯的低溫部位，說明該處因水垢或銹蝕導致了管線內部變厚，最終會導致冷卻水循環回路的堵塞，嚴重影響到設備的安全運行，后對這部分管線進行更換，消除了該處隱患。

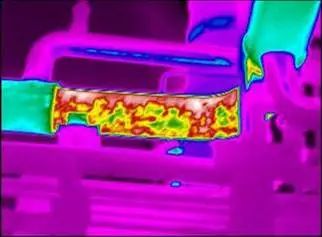

管道保溫層脫落，其脫落處溫度比正常部位偏高，通過熱像儀可以清晰的觀察到有高溫差的脫落局部范圍。
