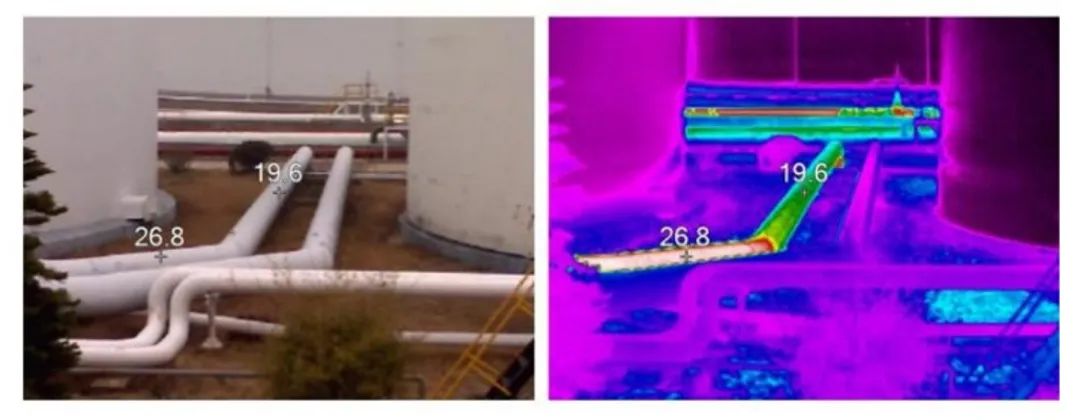

管道保溫層脫落，該現場來自某大型企業油液輸送管線，遠距離掃描后，發現一段管線溫度（26.8°C）明顯高于其他部分管線（19.6°C ）。如下右圖中發白色 和紅色部分，實際核查原因為此段保溫材料整段缺失，導致管線外層溫度更高。這類問題通過肉眼觀測外管，是無法直接發現的。

2、法蘭泄露點查找問題

密封老化失效或者振動松動問題，會導致法蘭出現泄露。法蘭泄露時，泄露介質（氣體或液體）會因為壓力變化產生吸熱或放熱效應，導致泄漏點與周圍區域形成溫差。通過熱像儀可以觀測到法蘭有明顯的溫度差異的區域從而定位泄漏點。

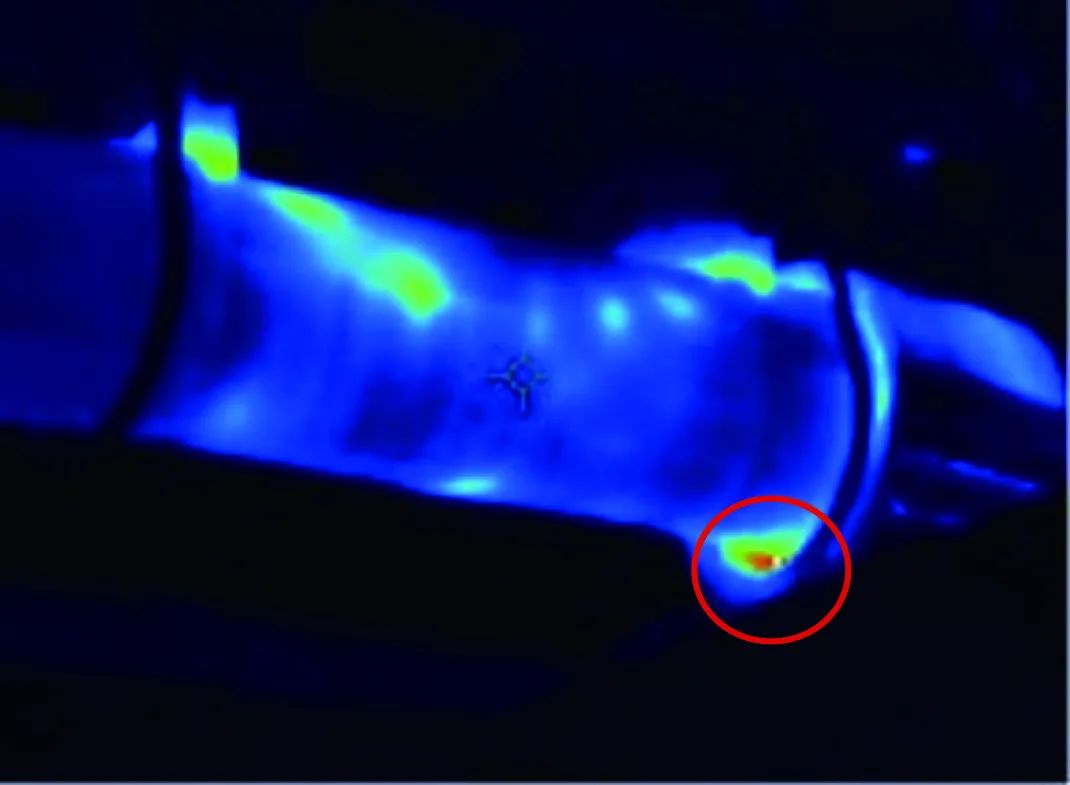

法蘭連接處泄露，該現場來自某大型化工企業的管線法蘭連接位置。通過熱像儀的掃描，發現圖中圈紅位置有明顯的過熱點，此處溫度高于其他正常區域，判斷為高溫液體泄露。

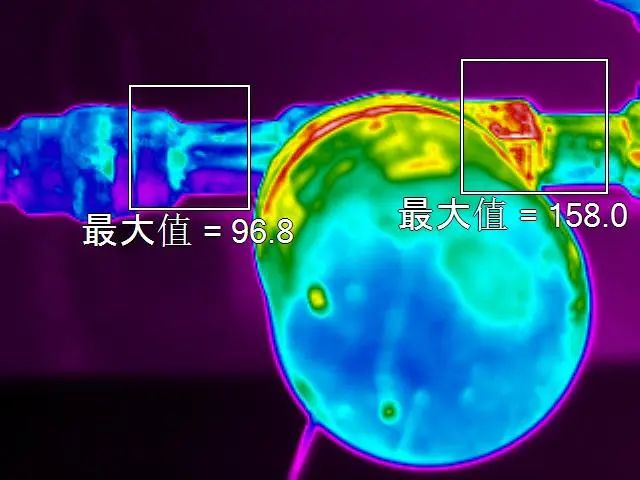

3、疏水閥堵塞，溫差分析問題

當疏水閥正常工作時，其進口處溫度較高，出口處溫度相對較低，一般出口溫度會低于100°C，這是因為疏水閥排出的是冷凝水，而非蒸汽。假如出現閥門開啟（泄漏）故障即蒸汽泄漏，此時進口和出口的溫度會趨于一致，出口溫度會升高，接近進口溫度。假如出現閥門關閉（堵塞）故障，如果疏水閥堵塞，進口處的溫度會降低，因為沒有蒸汽進入疏水閥，同時出口處溫度也會進一步降低。

通過熱像儀檢測疏水閥進出口溫度，和其正常運行時的溫度進行對比，可以幫助快速判斷其運行狀態。

03 如何選擇熱像儀工具

選擇合適的熱像儀對于化工管線和化工安全的檢測至關重要。以下是一些選擇熱像儀時需要綜合考慮的關鍵因素：

·分辨率：高分辨率的熱像儀能夠提供更清晰的熱圖像，有助于精確定位問題點。

·熱靈敏度：熱靈敏度越高，熱像儀能夠檢測到的溫度差異越小，這對于發現微小的泄露和堵塞問題非常關鍵。

·操作便利性：選擇操作簡單、易于上手的熱像儀，提高檢測效率。

·耐用性：化工環境通常較為惡劣，選擇堅固耐用的熱像儀可以延長設備的使用壽命。

·附加功能：如二維碼掃描、數據存儲和分析軟件等，可以提高檢測的便利性和效率。

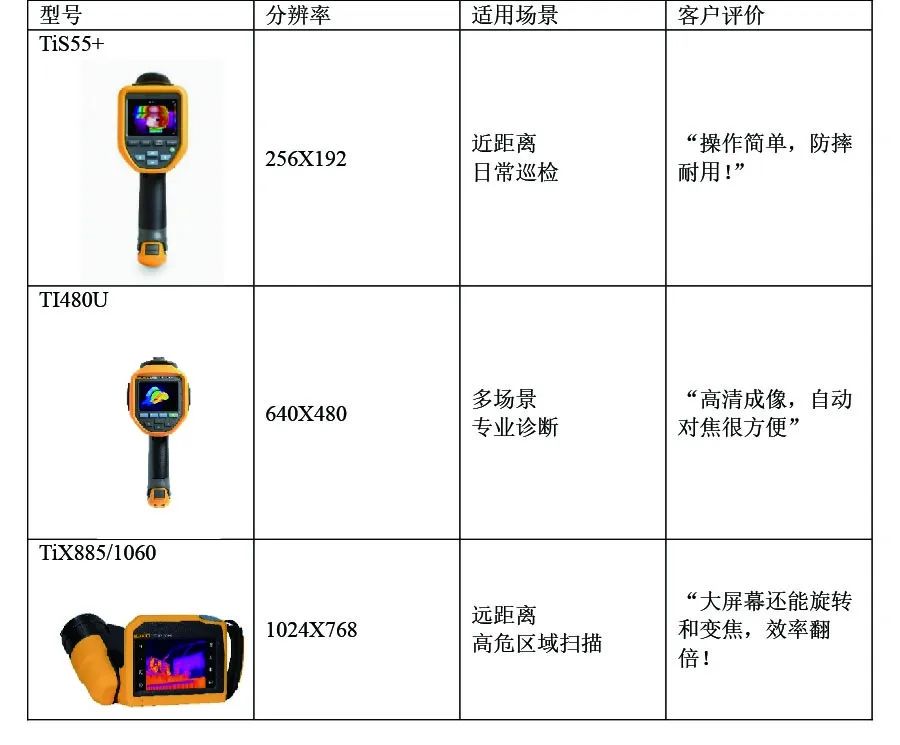

福祿克作為工業測試領域的佼佼者，為您提供不同的熱像方案，從基礎的TiS55+到高端的TiX885系列，能夠滿足不同場景和規模的化工企業安全檢查的需求。
