測試方案

對于大容量電池包的耐壓絕緣測試，我們主要測試電池正極與電池外殼，電池負極與電池外殼之間的耐壓測試。耐壓測試的目的，是用于檢測產品在瞬態高壓下的絕緣能力是否合格。通過對被測設備施加一定時間的高壓，以保證設備的絕緣性能足夠強，進而確保產品的安全性與可靠性。

針對電池包的多點耐壓測試，可以采用直流耐壓測試和絕緣電阻測試，使用直流測試電壓的優點是在直流模式下，流過電壓測試儀報警電流測量裝置的電流就是流過樣品的真實電流。且直流耐壓測試只能施加一個方向的電壓，滿足電池的正負極中，單獨的某一極與外殼之間的測試。

我們選用HY9320-S8交直流絕緣耐壓測試儀，其步驟測試功能可以提供了一鍵完成多個測試的解決方案。HY9320-S8的交流耐壓達5KV，直流耐壓達6KV，絕緣電阻標配2.5KV(最高支持選配5kV)，搭配其自帶的多路單端掃描接口，避免了重新接線和人為失誤的可能性，提升測試效率，確保電池包的質量和安全。

測試準備 Preparation

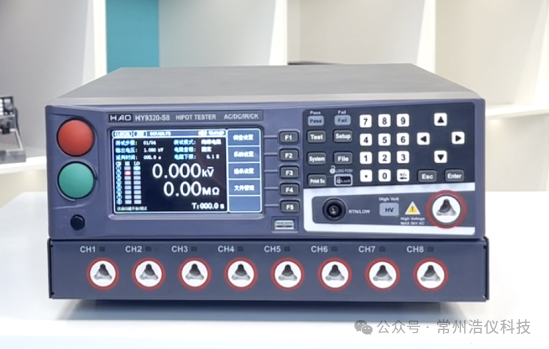

HY9320-S8、待測電池包

1

2

測試接線  Connection

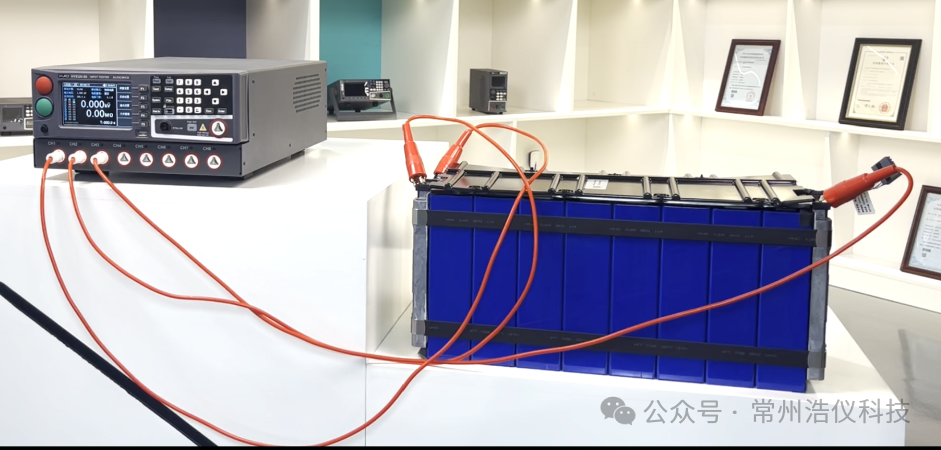

采用3個測試通道，將1通道的線連接電池外殼，2通道線連接到電池的負極，3通道連接到電池的正極。

測試過程  Procedure

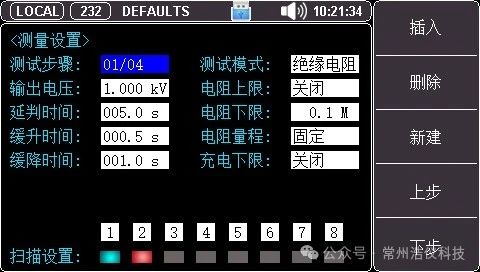

第一步：設置1通道為低端，2通道為高端，測試模式為絕緣電阻，輸出電壓1KV，延判時間5s，（電池正極與外殼之間的絕緣阻抗測試）

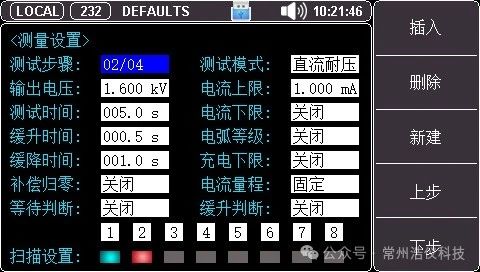

第二步：設置1通道為低端，2通道為高端為，測試模式為直流耐壓，電壓1.6KV，延判時間5s,（電池正極與外殼之間的直流耐壓測試）

第三步：設置1通道為低端，3通道為高端，測試模式為絕緣電阻，輸出電壓1KV，延判時間5s，（電池正極與外殼之間的絕緣阻抗測試）

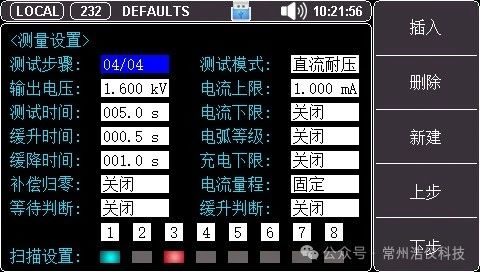

第四步：設置1通道為低端，3通道為高端，測試模式為直流耐壓，輸出電壓1.6KV，測試時間5s，（電池正極與外殼之間的直流耐壓測試）

測試結果  Result

設置測試步驟完成后，按start鍵啟動測試，進行測試，等待測試結果。

測試結果顯示，HY9320-S8滿足對電池包的絕緣耐壓測試需求。
