匝間絕緣耐壓測試儀有哪些應用？

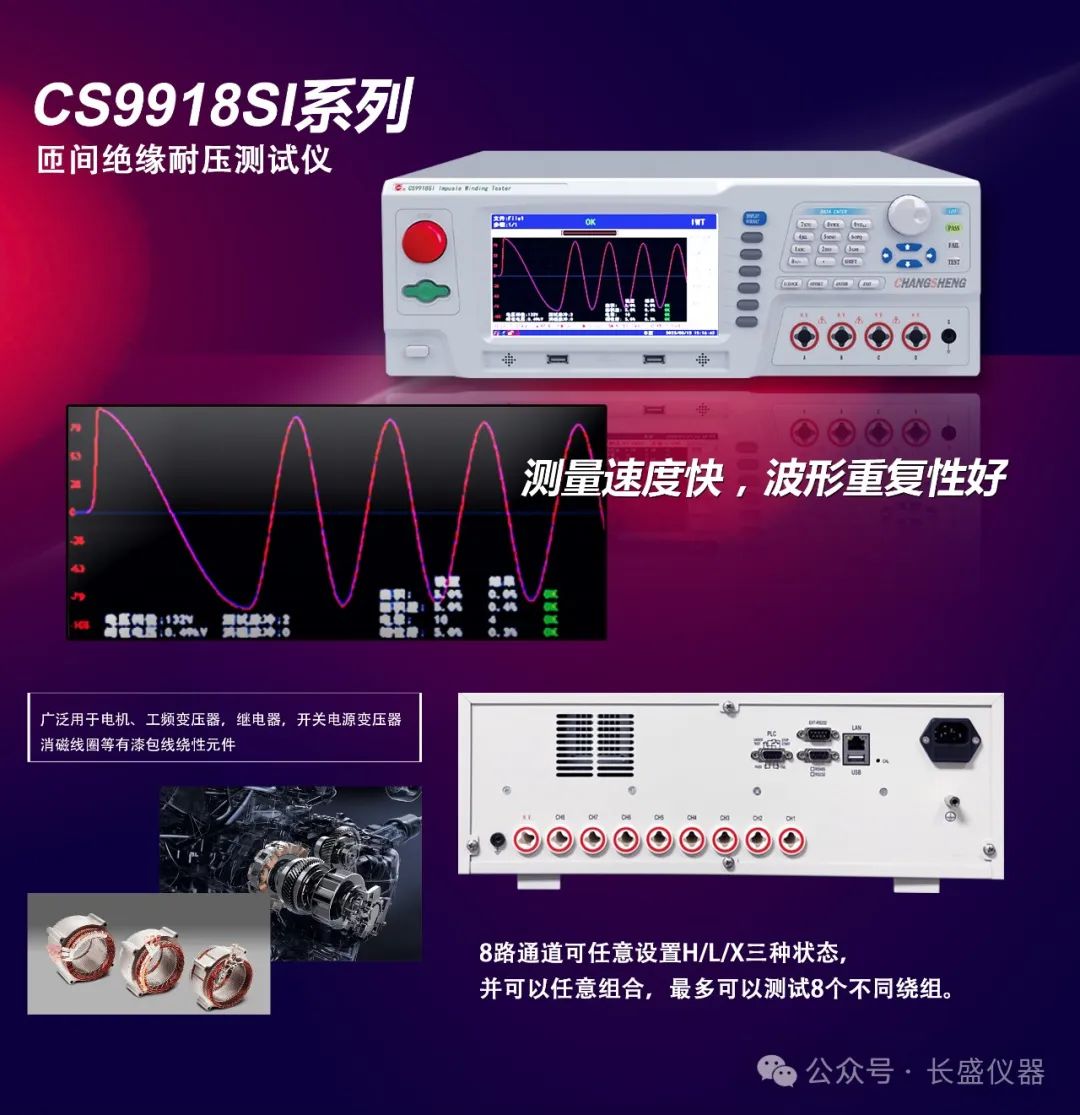

CS9918SI系列匝間絕緣耐壓測試儀專門為繞線器件測試需求所設計，利用高壓脈沖給電容進行充電與外部電感形成RLC并聯諧振，由震蕩衰減波形通過高速200MSa/s采樣率進行數據采集，可檢測出線圈匝間短路、層間短路、絕緣性能降低等，讓組件廠商和使用者更好的為質量把關。

CS9918SI系列匝間絕緣耐壓測試儀測量速度快，波形重復性好，可廣泛用于電機、工頻變壓器、繼電器、開關電源變壓器消磁線圈等繞線元件中，可應用于自動化測試系統，大大提高測試效率。

你知道 CS9918SI系列 有哪些優點嗎？

1、測試文件和步驟可變，任意設置，內置文件數最高可達300個。

2、最高可達200MSa/s波形采樣率。

3、最高16kbytes存儲深度，能更精準的識別出產品的細微變化。

4、測試速度最高可達15次/s。

5、支持原始數據導出功能，為后期精細化分析提供強有力的數據支撐。

匝間絕緣耐壓測試儀測試分享

測試無憂，滿足多種測試需求

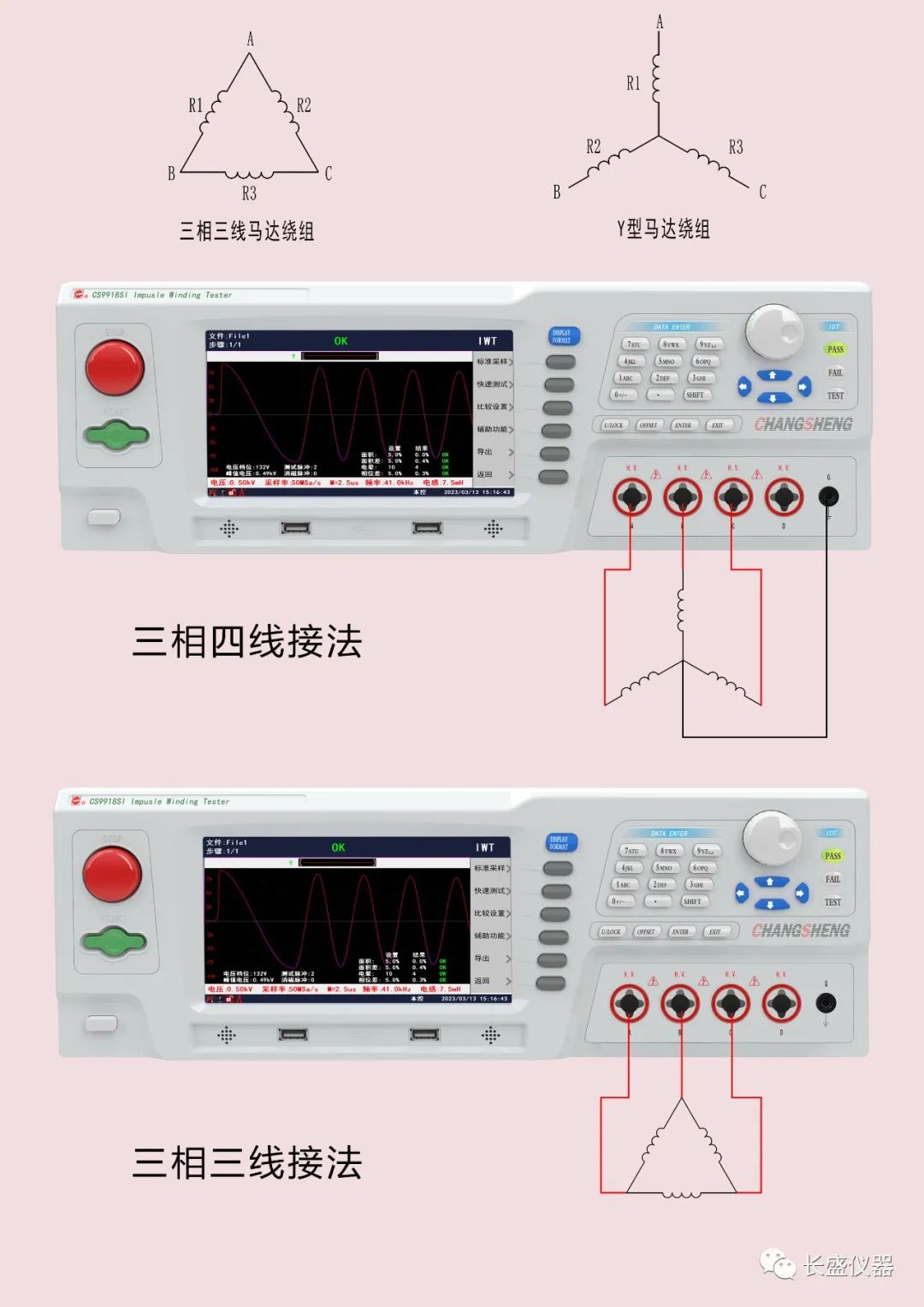

CS9918SI系列匝間絕緣耐壓測試儀可滿足Δ型和Y型三相三線繞組和三相四線繞組的測試需求，馬達一次測試完成，避免多次接線測試，測試快，效率高，性價比高，廣受客戶好評，用戶首選。

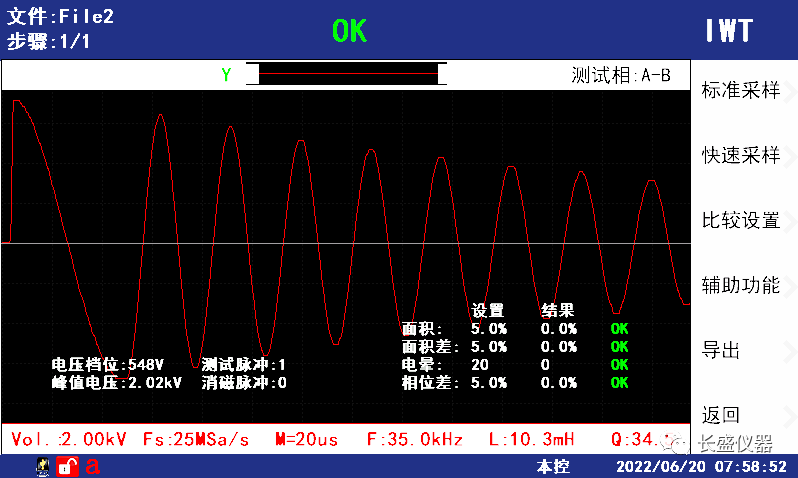

快速采樣、波形重復性好

CS9918SI系列匝間絕緣耐壓測試儀，包括以下特性：

1、65k色7寸TFT800*480高清顯示屏，中英文可選操作界面。

2、最高200MSa/s波形采樣率，最高16kbytes存儲深度，數據采集最高采用14位AD。

3、存儲步驟文件個數任意組合，文件*步驟為3000，步驟范圍（10~60）步任意可設置。

4、四種波形比較判定方法，面積，面積差、電暈和相位差。

5、具有電暈分析提取功能，挖掘產品潛在的絕緣不良問題。

6、儀器參數自動保存功能，自動加載測試文件。

7、產品總類繁多，可通過U盤將測試文件和標準波形導入到U盤中，使用時再將此文件通過U盤進行導入，提高用戶體驗。

8、破壞性測試，可以幫助客戶選定合適的測試電壓。

9、可通過USB進行軟件更新升級。

10、接口豐富，RS232、RS485、LAN接口、USBDivice、USB-Host、PLC。

11、提供最多4通道的測試，可任意測試三相電機三角形接法和星形接法，單相電機主副繞組，主副副繞組，主副+主副繞組，滿足全系列電機匝間測試，也可以提供4個繞組的掃描測試功能，一鍵設置一鍵測試完成，避免重復接線。

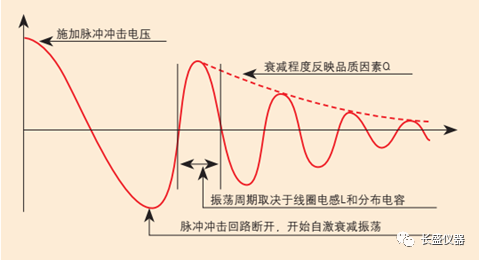

脈沖測試原理

所謂的“線圈元件脈沖測試”是以非破壞性、高速、低能量電壓脈沖施加于被測件，對比良品波形和不良品波形進行面積、面積差、電暈、相位差分析給出判斷，CS9918SI系列采用7寸大屏幕、200MSa/s超高采樣率、高性能處理技術，讓客戶直觀分辨出良品和不良品之間的區別。

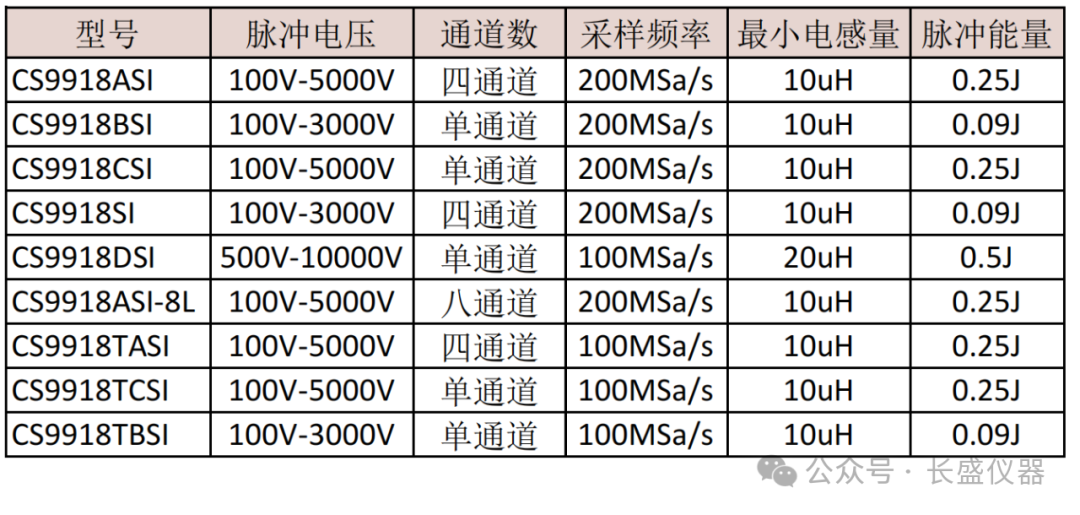

選購導航
