作者：Erica Tang

光伏 (PV) 系統是電氣工業中快速增長的部分。該系統陣列會安裝在多個位置，電氣承包商需要能夠滿足測試和維護運作需求的工具。

為了滿足技術人員對光伏應用日益增長的需求，Megger提供了一套工具，非常適合太陽能技術人員在光伏陣列的安裝、操作和維護的所有階段使用。

性能驗證

為了正確驗證光伏陣列的性能，必須運行多個測試并收集相應的數據點。通過Megger DCM1500S數字鉗形表和PVM210輻照度傳感器的組合，技術人員可以測量相關值并記錄數據以進行驗證。

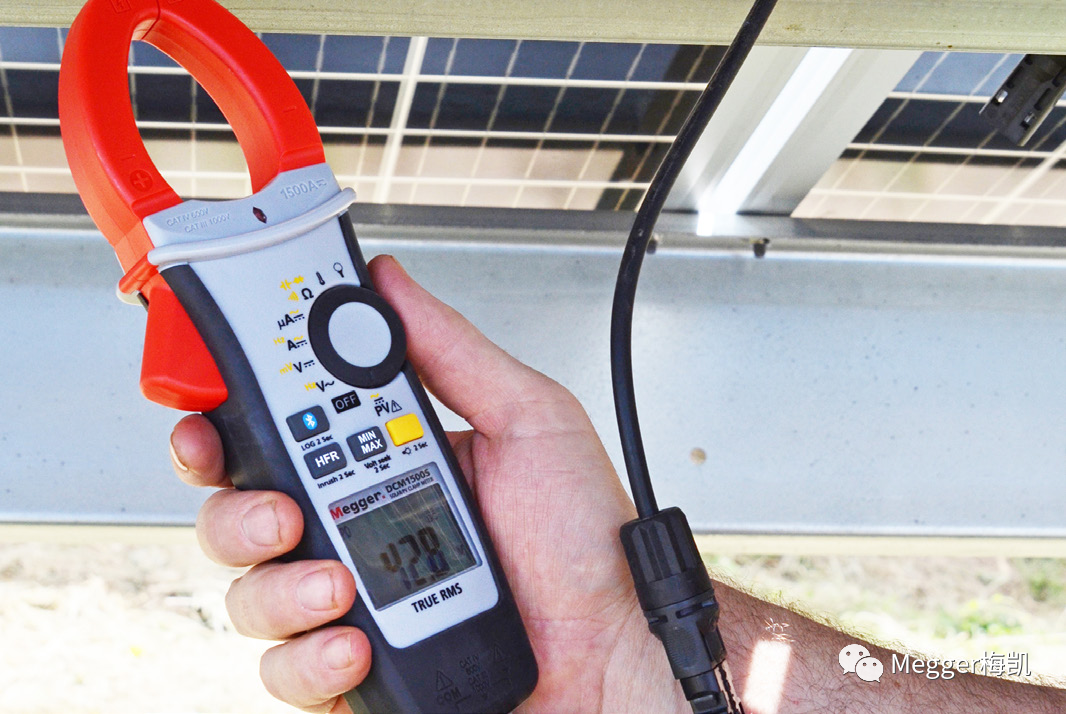

DCM1500S是Megger GET系列電氣測試設備的最新成員。該工具使技術人員能夠在交流和直流電路上安全有效地測量高達2000 V DC和1500 V AC以及高達1500 A的電流。DCM1500S滿足CAT III 1000 V和CAT IV 600 V應用的IEC61010要求。此外，DCM1500S標配溫度探頭，技術人員可以使用該探頭測量模塊的工作溫度。

PV模塊的電壓輸出取決于溫度。光伏組件與溫度成反比關系，這意味著隨著溫度的升高，組件的電壓會降低。DCM1500S上的溫度探頭允許技術人員測量和記錄PV模塊的工作溫度，然后他們可以使用此信息來計算陣列的預期輸出電壓。然后，通過使用直流電壓測量功能，技術人員可以測量實際電壓以與預期進行比較。

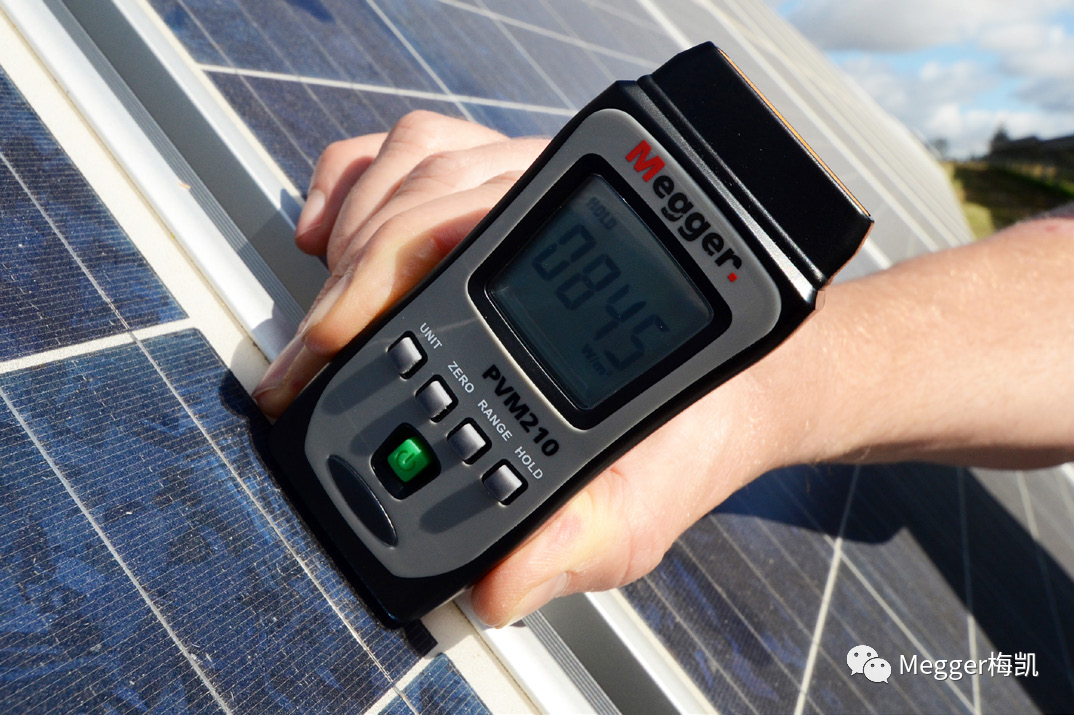

為了完成直流功率測量，可以將Megger PVM210輻照度傳感器與DCM1500S的電流強度功能結合使用。PV模塊產生的電流量取決于照射到陣列上的陽光強度或輻照度。PVM210可以快速放置在陣列的同一平面上以測量和顯示輻照度。儀表應放置在與陣列相同的傾斜度和方向上，通常通過將儀表底部放置在模塊框架上來完成。這將允許儀表顯示與模塊相同的輻照度，并為技術人員提供最準確的數據。

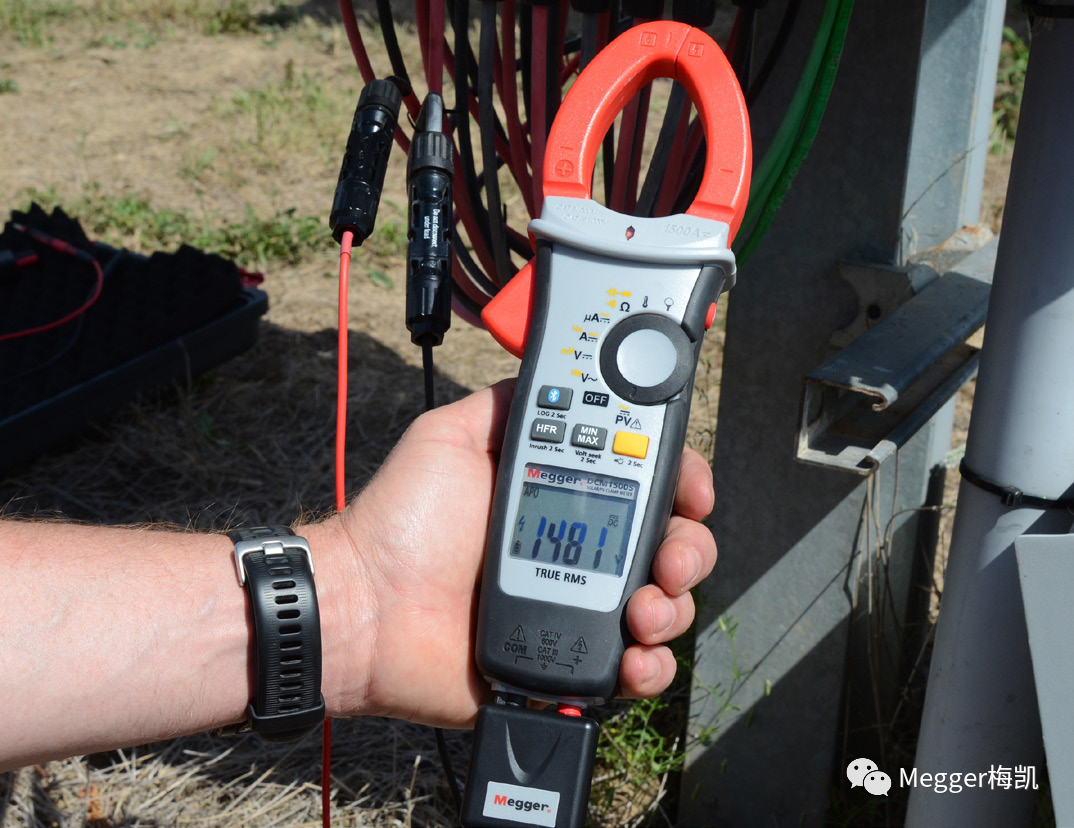

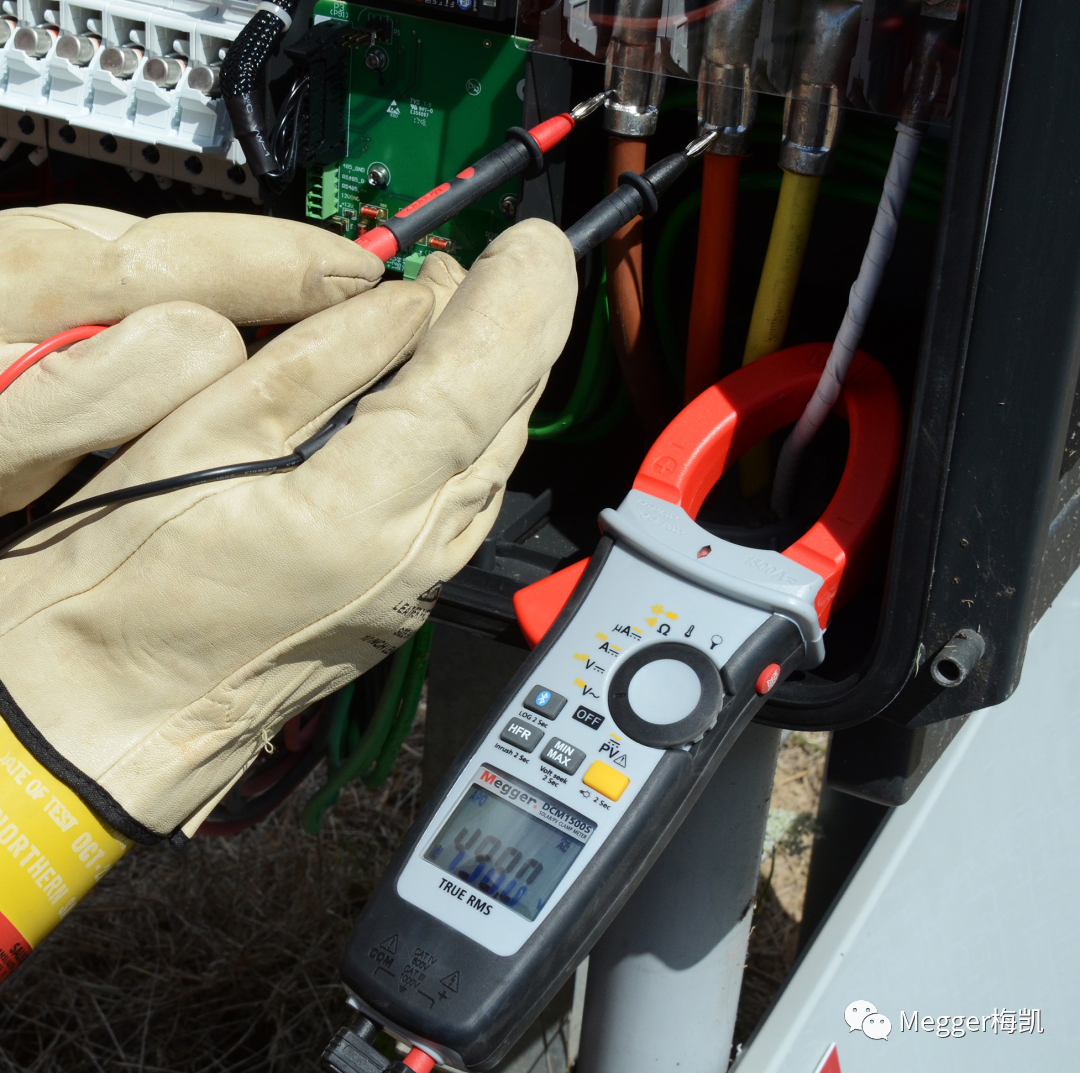

DCM1500S的電流讀數功能可用于驗證實際電流值與預期值。DCM1500S能夠使用鉗形表測量高達1500 A的交流和直流電流值，這意味著它可以用于單個模塊的幾乎每個陣列的所有點、匯流箱、逆變器和交流配電板的輸出。

PV系統維護

運營和維護團隊需要依靠這些相同的工具以及其他工具來幫助決光伏陣列中的問題。

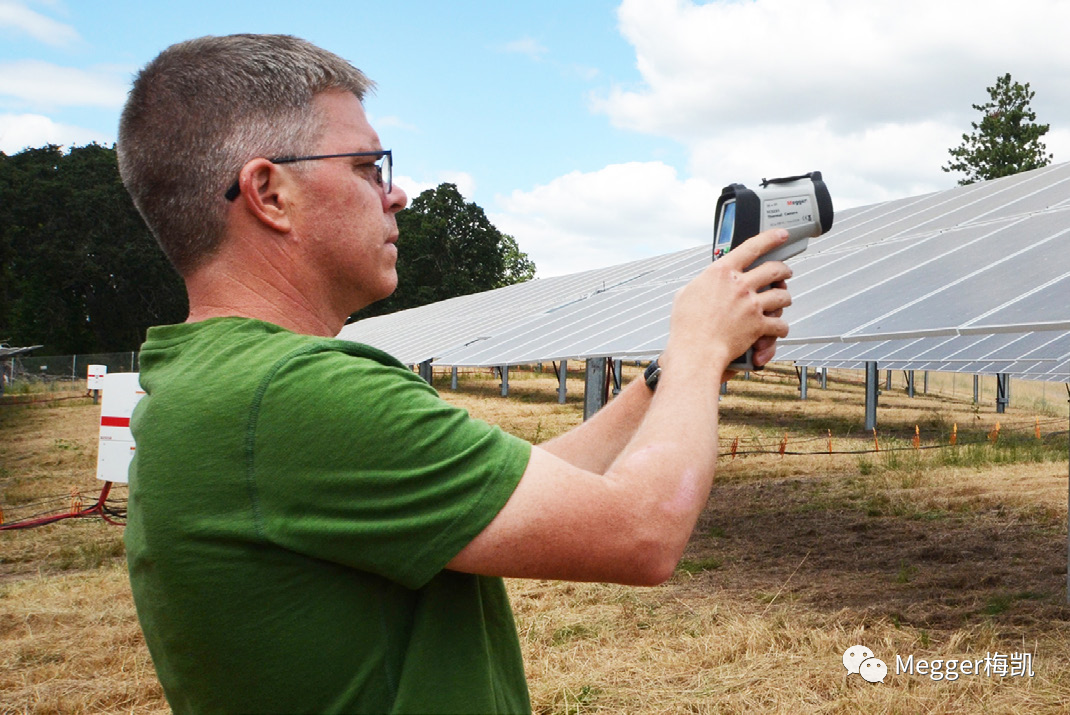

熱像儀TC3231為現場技術人員提供了一種很好的方法來識別陣列本身或任何電氣設備內部的潛在問題，這些問題的連接不良可能會導致性能不佳甚至是火災的來源。該熱像儀的溫度范圍為 -20℃至300℃，因此對于發現單個模塊內的熱點、模塊接線盒中出現故障的二極管和電氣連接不良具有重要意義。

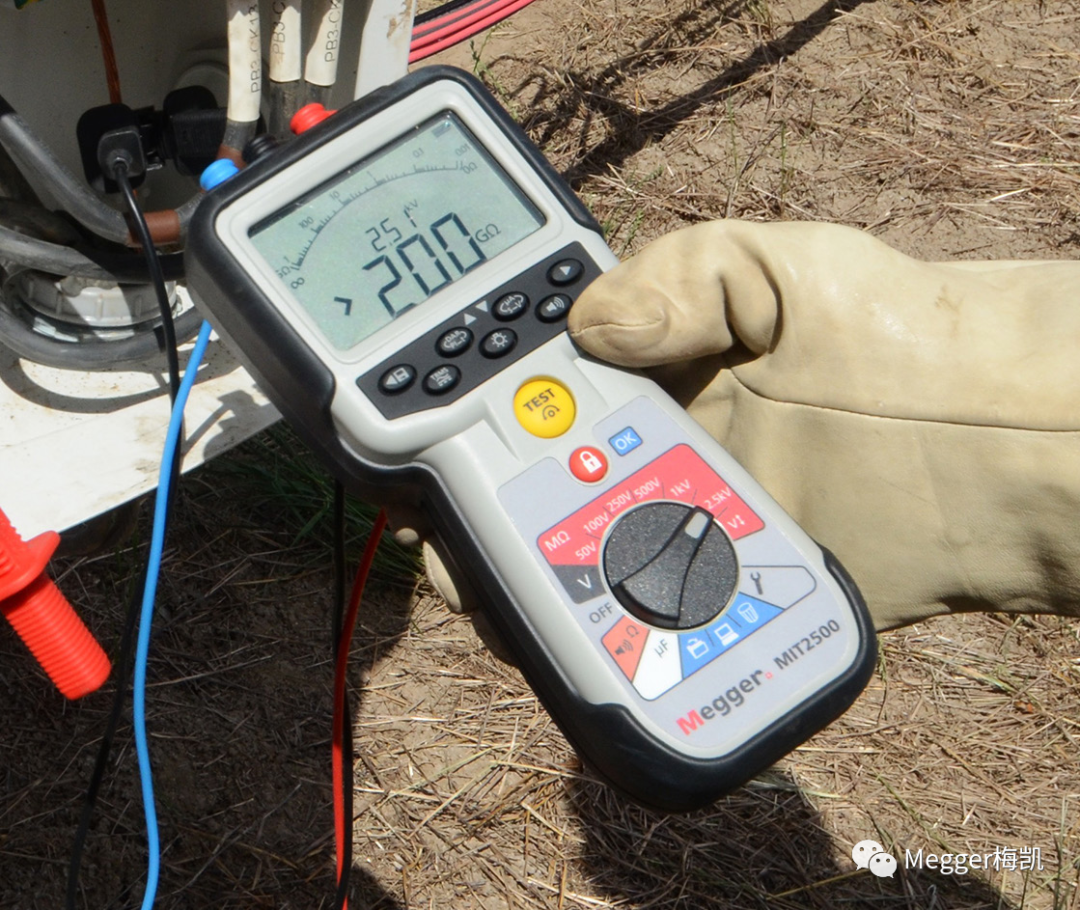

Megger太陽能測試套件的壓軸選手是手持式絕緣電阻測試儀MIT2500。MIT2500是一款多功能儀器，包括電壓、電阻和電容測量功能。然而，它的主要功能是作為絕緣電阻測試儀，它可以識別何時因電線受損而出現危險接地故障。絕緣電阻測試應在調試階段為陣列通電之前以及在日常維護檢查期間進行，以監控導體的完整性。不快速檢測到這些故障可能會導致重大延誤和代價高昂的損失，并可能導致觸電、火災、財產損失等。

MIT2500具有從50 V到2500 V的廣泛測試電壓范圍，使其適用于所有光伏系統?？蓪?duì)額定電壓低于25 kV的光伏源和輸出電路、逆變器輸出電路和公用互連設備進行測試。
