如果您非常熟悉銅纜測試，那么很可能聽說過串?dāng)_——一對或一個通道上傳輸?shù)男盘?hào)對另外一對或一個通道產生不良影響的現象。

串?dāng)_會對具體的一對導線或整根電纜形成干擾，導致誤碼或數據無法傳輸。例如，您是否曾經在電話中聽到有其他人說話？這就是鄰近電話線之間相互干擾引起。

但是您理解測試平衡銅纜網絡布線系統時近端串?dāng)_和遠端串?dāng)_參數之間的區別嗎？作為我們銅纜測試系列的一部分，我們認為值得深入地了解一下。

近端

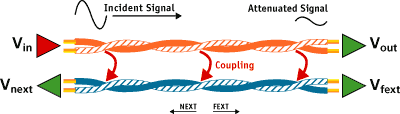

近端串?dāng)_，縮寫為NEXT，是衡量單鏈路/通道的一個性能參數，測量從一對線耦合到另一對線的信號，引起干擾的線對被稱為“干擾線對”，而受串?dāng)_影響的線對被稱為“被干擾線對”。

NEXT以分貝(dB)為單位表示，隨傳輸頻率的變化而變化，較高頻率產生的干擾較大。dB值越大，被干擾鏈路/通道受到的串?dāng)_越小。例如，可傳輸高達100 MHz的5e類電纜，在20 MHz時的NEXT值可能為45.8 dB，而在100 MHz時的NEXT值可能為35.3 dB，說明低頻時的NEXT性能較好。

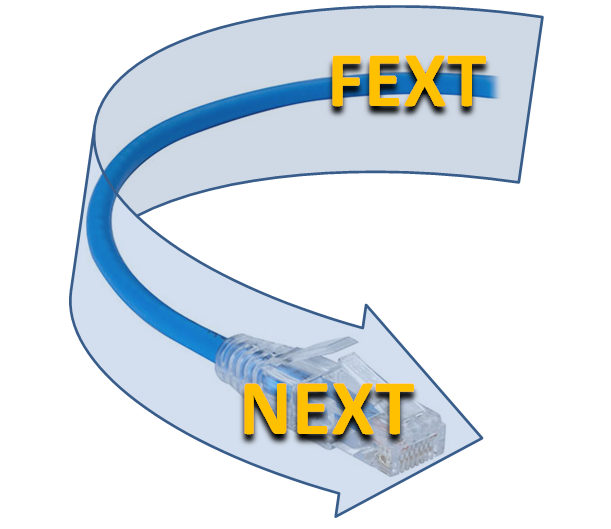

測量結果被稱為“近端”串?dāng)_是因?yàn)闇y(cè)量的是鏈路/通道信號源一端的串?dāng)_。

雙絞線有利于抵消NEXT——每對線上不同的對絞率可防止線對從鄰近線對拾取信號。所以保證線對的對絞盡量靠近接線端子非常重要。每類線的對絞率也針對串?dāng)_性能進行優化，并改進隔離。所以，對于支持250 Mhz的6類電纜，100 MHz時的NEXT值為44.3 dB，而5e類線在相同頻率下的NEXT值為35.3 dB。

功率和近端串?dāng)_，縮寫為PSNEXT，是所有鄰近線對的NEXT測量值的簡單求和。NEXT表示電纜中4對線中的3對線分別在另外1對線上引起的串?dāng)_。PSNEXT是所有三對鄰近線的串?dāng)_值之和，表示網絡中所有4對線都傳輸信號時(例如1000base-T)，對其中1對線的影響有多嚴重。

最后一點，也同樣非常重要的一點，近端串?dāng)_測試包括PSACRN——近端功率和衰減串?dāng)_比(之前稱為PSACR，但為了區別于下文介紹的PSACRF，修改了名稱)。利用PSNEXT和插入損耗值(參見“電纜測試101問”系列中關于插入損耗的內容)進行計算，能夠說明每對線的衰減與從其他三對線中接收的組合串?dāng)_之間的不同。目的是確保接受到的信號與電纜中的噪聲相比足夠強。PSACRN值越高，性能越好。

遠端串?dāng)_

遠端串?dāng)_縮寫為FEXT，遠端串?dāng)_與NEXT有很多相似之處，但在信號發送端的不同測的測量。為提供信息量更多的結果，將衰減(插入損耗)從FEXT結果中去除，稱為等效遠端串?dāng)_。最近幾年，TIA將該參數重新命名為衰減遠端串?dāng)_比，簡稱為ACR-F。

與NEXT一樣，將三個干擾線對中每對的ACR-F測量結果求和，得到功率和ACR-F (PS ACR-F)。TIA修改參數名稱之前，用EL FEXT 和PS ELFEXT來衡量遠端串?dāng)_。
