信號完整性分析也是高速數字傳輸系統測試的重要內容之一。利用基于VNA的TDR方案同樣的原理，將DUT頻域響應變換到時域，得到DUT的單位沖激響應；計算DUT在任意輸入下的零狀態響應，從而繪制在指定符號率、指定碼型的輸入情形下的眼圖。利用眼圖可更直觀地分析信號傳輸中的噪聲、抖動、碼間串?dāng)_等問題。

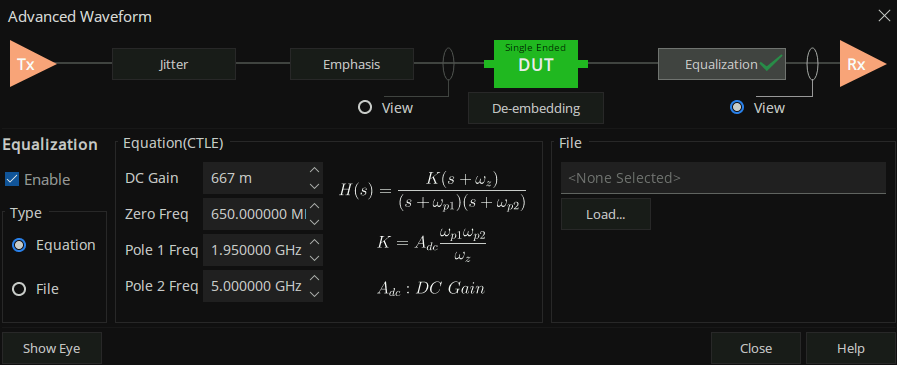

圖4-9 VNA-TDR增益均衡仿真配置

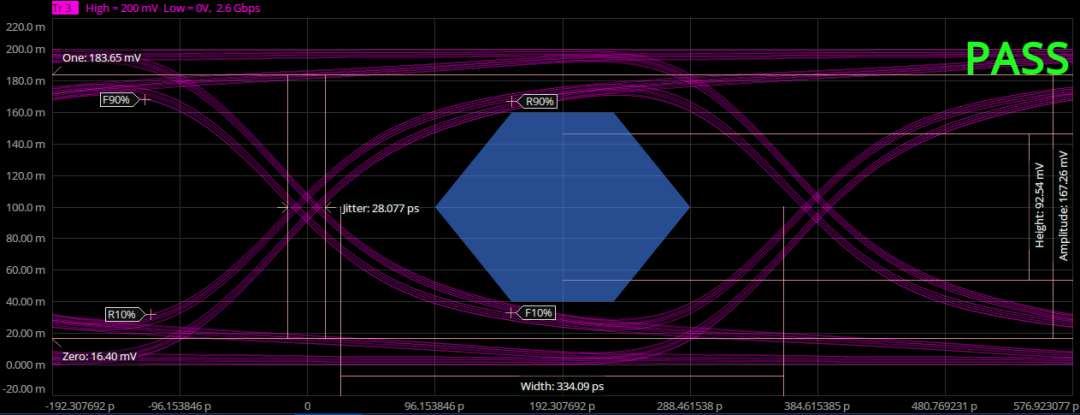

圖4-10 VNA-TDR方案的擴展——眼圖測試

4、總結

我們介紹了基于VNA的TDR方案的實現原理，并與基于示波器的TDR傳統方案進行對比。顯然，VNA方案在高速率、低功耗數字信號系統測試中具有明顯優勢，能夠提供更大的動態范圍、更高的激勵信號與測試穩定性。VNA-TDR可充分發揮頻域與時域測量相結合的優勢，提供更多便利的分析功能，為相關領域研發與測試工作提供有力幫助。
