由于動態范圍與噪聲衰減成正比，那么在相同測量時間內，VNA方案較示波器方案所得的動態范圍擴大倍率為：

在實際測量中，噪聲帶寬fn等于采樣示波器的截止頻率fc，而后者遠高于物理采樣頻率fps；VNA方案的動態范圍要明顯高于采樣示波器方案。

三、VNA方案更易于實現

第三，對多條傳輸線時序測試時，示波器方案需要嚴格時序同步的激勵信號，激勵信號波動直接影響測試精度，在高頻段測量時實現難度很大；而VNA方案采用矢量比測量方法消除了激勵信號波動對各傳輸線性能測試的影響，易于實現。

四、VNA方案可以減少信號間干擾

第四，對上電工作狀態下的DUT進行測量時，VNA方案可通過調整頻率掃描點避開DUT內部信號頻率，實現測試信號與DUT內部信號的互不干擾。而示波器方案難以排除DUT內部信號干擾，無法進行上電DUT測試。

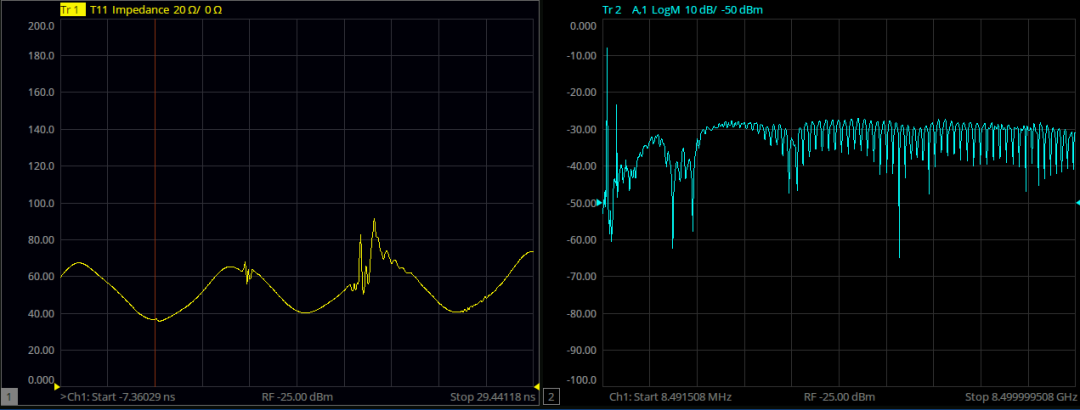

(a) 存在DUT上電干擾時無法正常進行阻抗測量

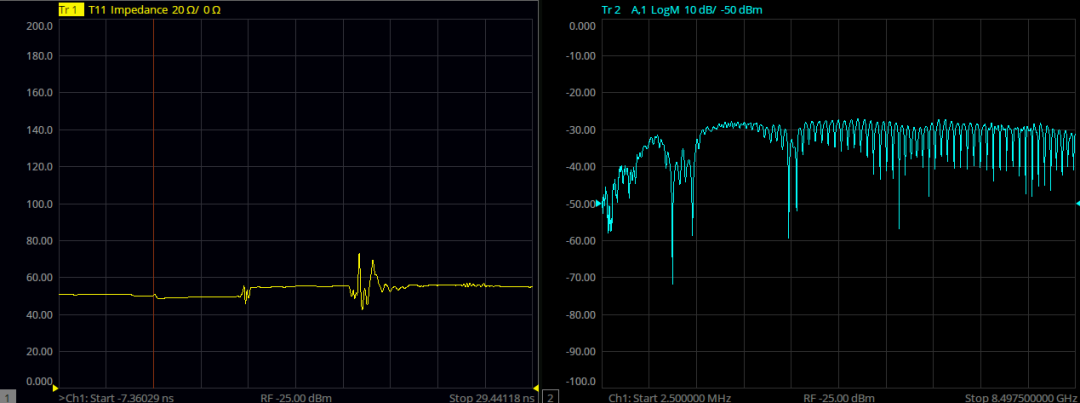

(b) 調整頻率掃描規避上電干擾信號

圖3-1 Hot TDR功能效果示意圖

五、VNA方案更便于分析

第五，VNA方案有利于將頻域測試與時域測試相結合，有利于分析與仿真頻域補償方案對DUT傳輸性能的影響，例如在接收端引入均衡濾波器等。

3、工程應用實例

本部分將介紹基于VNA的TDR方案在實際研發測試中的兩種典型應用場景：印刷電路板布線故障分析與高速數字信號傳輸性能分析。

1、 印刷電路板布線故障分析

印刷電路板(PCB)上布線故障分析是TDR的最常見的應用場景，基于VNA的TDR方案可結合頻域測試的優勢提供相同的測試功能。

準備工作

在進行實際測量之前，需要對VNA進行校準，以便在后續測量結果中排除測試系統誤差。為獲得最高的測量精度，使用標準校準件對VNA測試端口進行OSL校準。

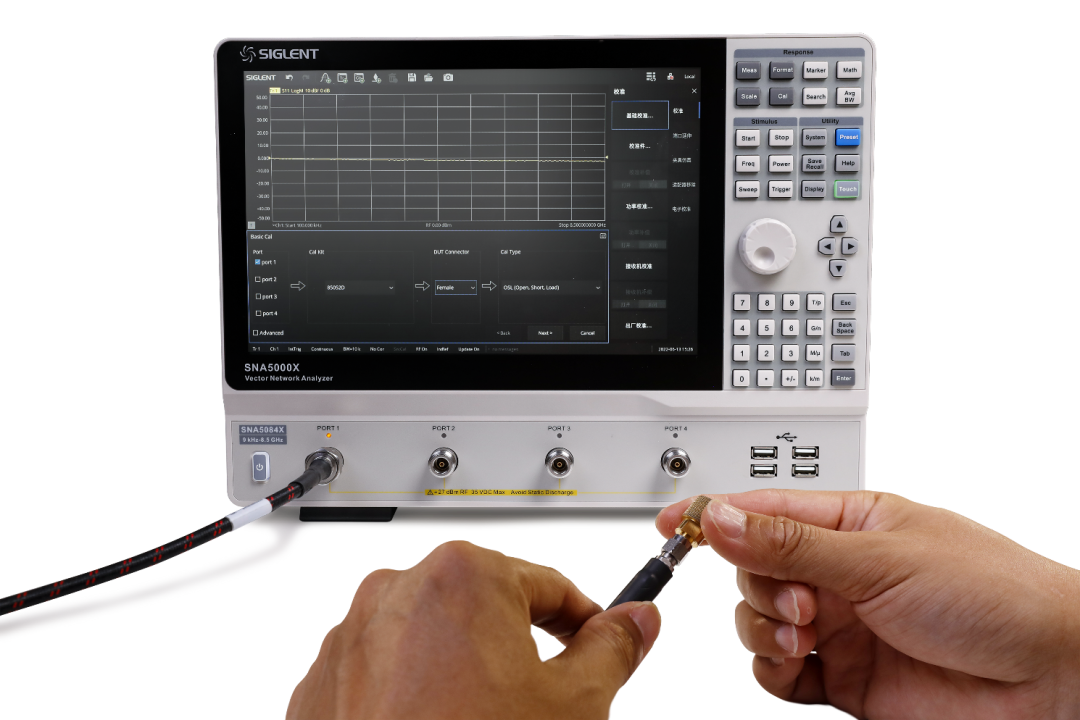

圖4-1 VNA校準

若被測傳輸線具有與VNA系統阻抗不同的特征阻抗值，應當在進行實際測試前將VNA測試端口阻抗設置為傳輸線特征阻抗值。

TDR進行故障定位的基本原理是通過反射信號相對于激勵的延時計算反射點所在的位置，但電磁波的傳播速率因介質而異，因此為方便地讀取DUT上各故障點所在的位置，可進行實際測試前設置DUT中介質介電常數或傳播常數(計算時默認磁導率為1.0)。

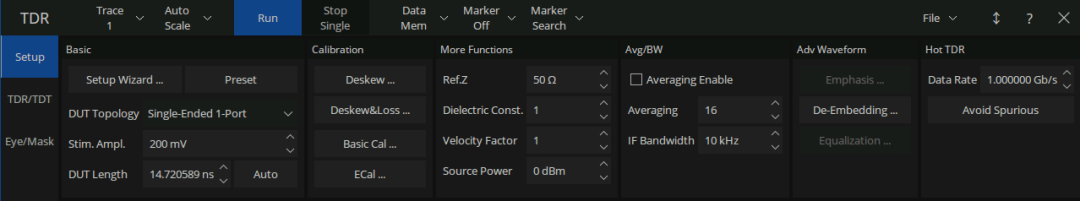

圖4-2 VNA-TDR參數配置
