在上一期的內容中,主要為大家更詳細地介紹了部分放電試驗的內容,同時還為大家展現了實際的部分放電試驗視頻。經過了兩期內容后,大家是不是對部分放電更加理解了呢?
在這期內容,我們的耐壓試驗 vs 部分放電試驗也迎來了尾聲。在最后的這一期內容中,主要會為大家介紹一下放電劣化的種類以及在進行部分放電試驗時會發生的一些常見問題。
放電劣化的種類

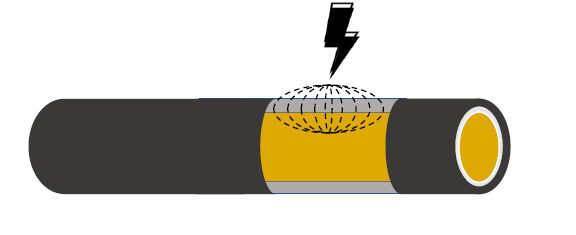

部分放電(電暈)劣化
在絕緣材料內部的空隙中,或者是金屬(電極)與絕緣材料之中的空隙中,又或者是沿著絕緣材料的表面的部分等,由于電場集中而產生劣化的現象。

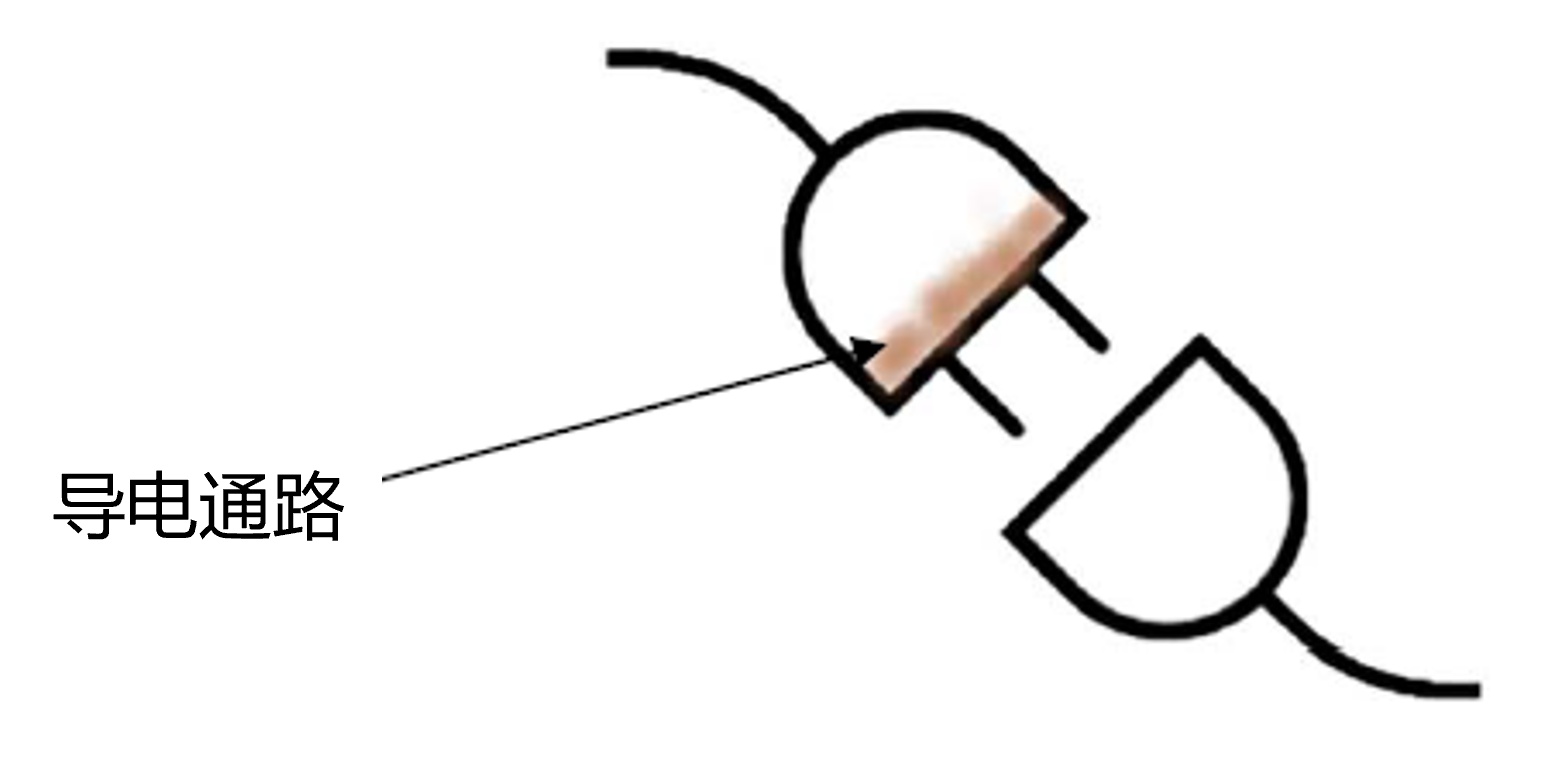

跟蹤劣化
在絕緣材料表面上形成碳化導電通路(Track)或表面被侵蝕而產生劣化的現象。

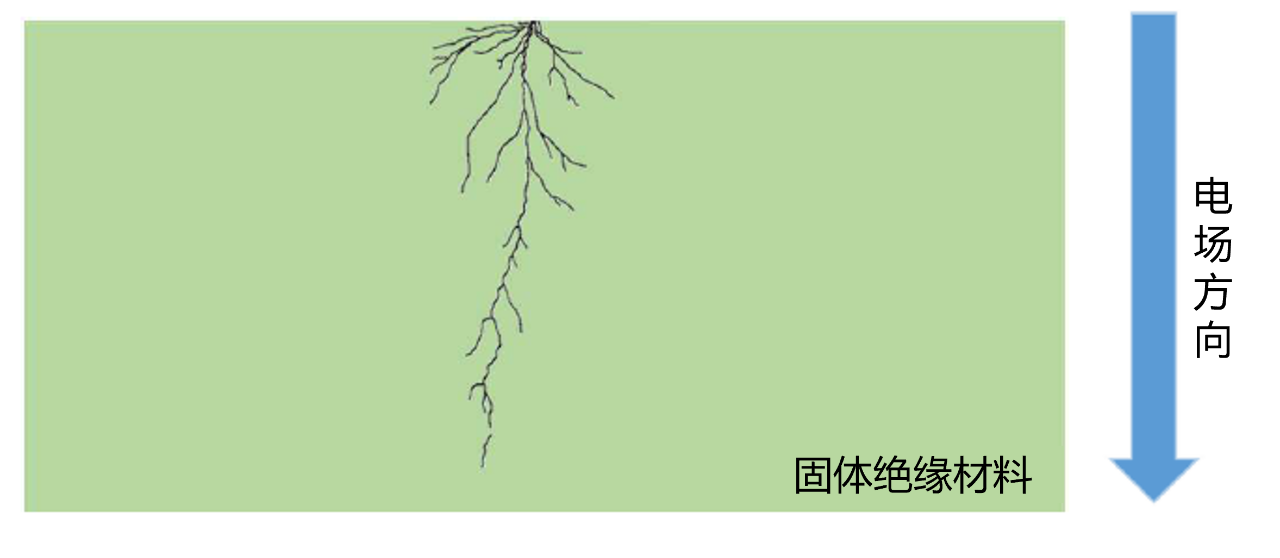

電樹枝劣化
固體絕緣材料中局部的電場集中,樹枝狀地形成放電痕跡(Tree),劣化逐漸發展的現象。
電弧劣化
由于暴漏于電弧放電(絕緣破壞前的前兆的最終階段)而引起的熱作用、熔融、碳化物的形成而引起的劣化現象。
常見問題
Q1:關于進行部分放電試驗時的溫濕度環境。
當沒有特別指定時,使用通常溫度/濕度進行試驗即可。當溫度濕度發生微小變化時,電荷量就會隨之發生變化,從而導致無法正確測定。在進行試驗時,請在通常溫度/濕度或規定的條件下進行試驗。

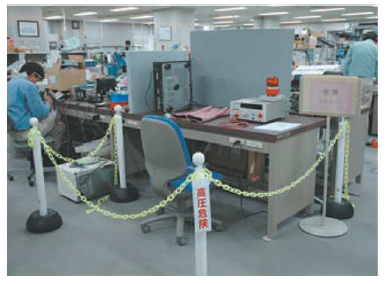

Q2:關于進行部分放電的試驗場所。
需要確保與試驗電壓相對應的充足的距離。因為使用高電壓進行試驗,所以需要準備安全的試驗場所,并在確保了安全距離的情況下進行試驗。

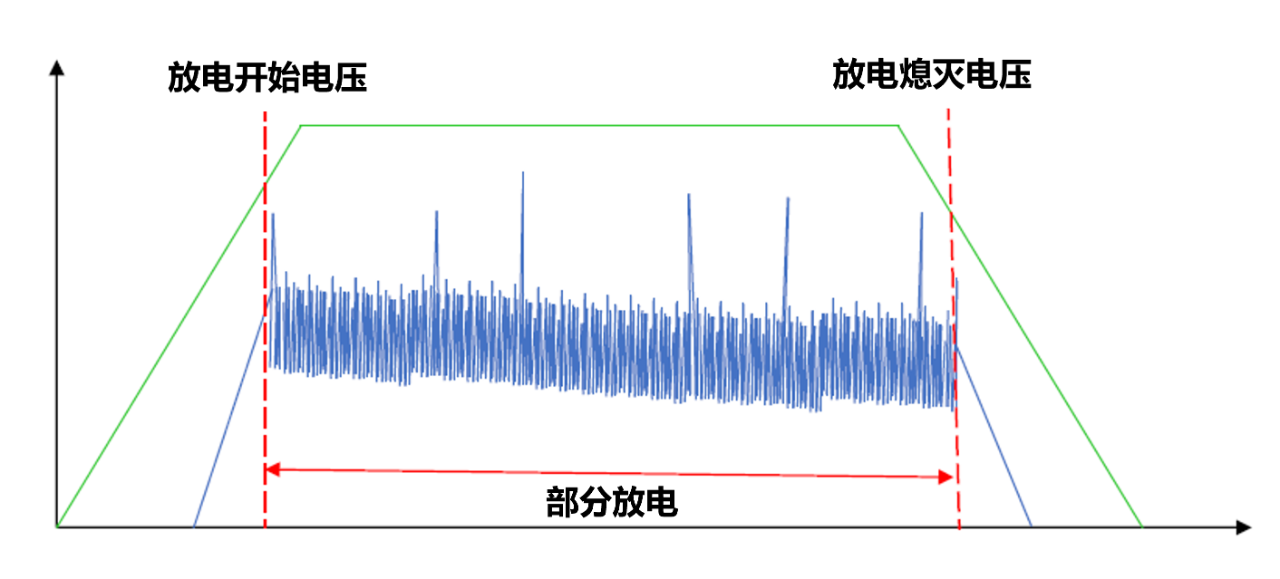

Q3:如何確認放電開始電壓/放電熄滅電壓?
放電開始電壓以及熄滅電壓上升 · 下降時通過脈沖放電,電流會逐漸上升 · 下降。從而可以得知部分放電的開始以及熄滅時機。
