城際電力OPGW光纜(也稱光纖復合架空地線)通常需要跨越偏遠山區,極端天氣下會產生覆冰現象,嚴重者會導致電纜斷裂、供電中斷;山體隧道、礦山隧道地處環境復雜惡劣,長期服役或極端暴雨雪天氣時,易產生滲水坍塌和洞口山體滑坡事故,造成巨大人財損失。現階段災害預防主要靠人工巡檢,檢測難度高、危險性大且效率低下,災害預警不及時。危險和隱患如何提前預知,以便做到防患于未然?6419A光纖應變分布測試儀可以提供智能化監測方式。
圖1 6419A光纖應變分布測試儀
(1)出色的性能指標,不留任何監控死角
6419A光纖應變分布測試儀可實現沿光纜方向連續分布的應變參數測試,最大測試量程可到128km,最高應變測試精度低至±10με,最高空間分辨率優于1m,出色的性能指標使得被測對象中任何的形變突起都逃不過6419A的火眼金睛,分布式的二維、三維應變數據分析功能,能夠保證對監控對象的全局、細節數據分布式監測、定位。

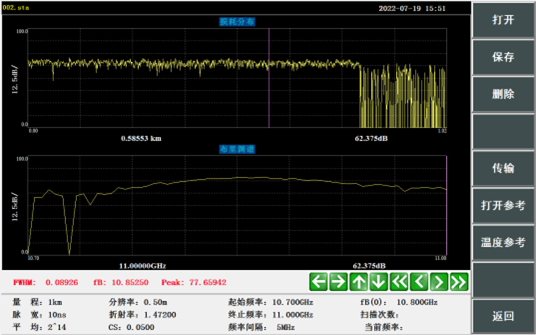

圖2 應變監測數據二維顯示

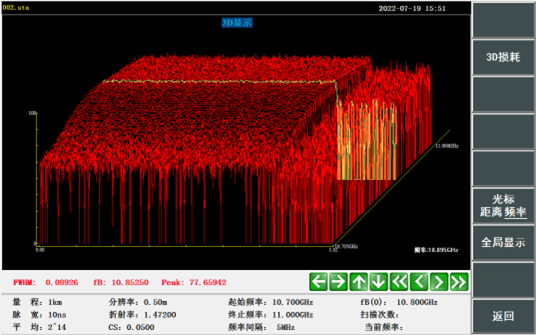

圖3 應變監測數據三維顯示
(2)單端實時測試監控,隱患提前預知
6419A可實現單端式連續測試,可實時監控OPGW線路或隧道整體的安全狀況,無需人工值守,光纜線路存活率高,即使線路出現斷裂故障,未斷部分仍可繼續監控。

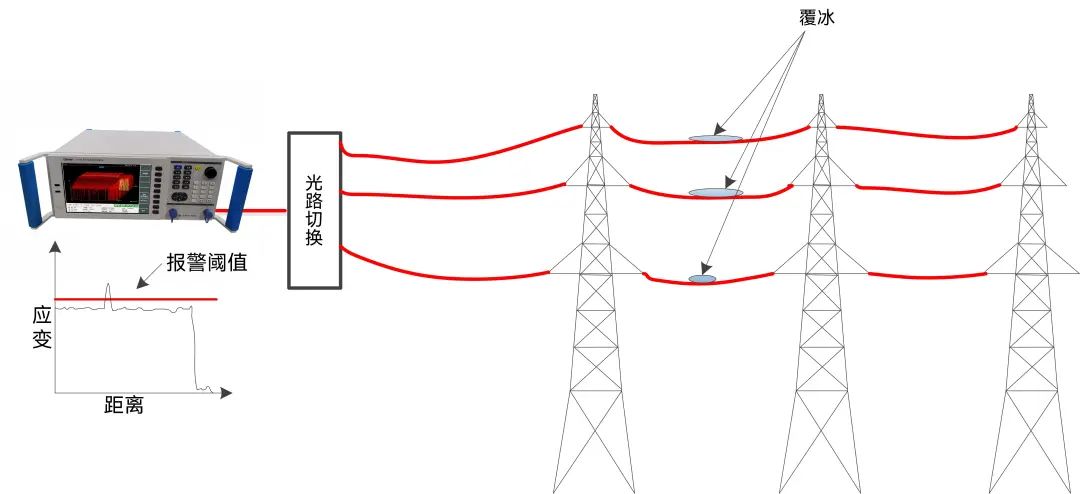

圖4 基于6419A的電力OPGW覆冰監測系統
圖4為基于6419A的OPGW覆冰監測系統,通過選用OPGW光纜中任一根單模光纖,實時監測全線路應變變化值,當線路出現覆冰現象時,6419A可綜合判定覆冰嚴重程度并及時給出預警信息和定位信息。

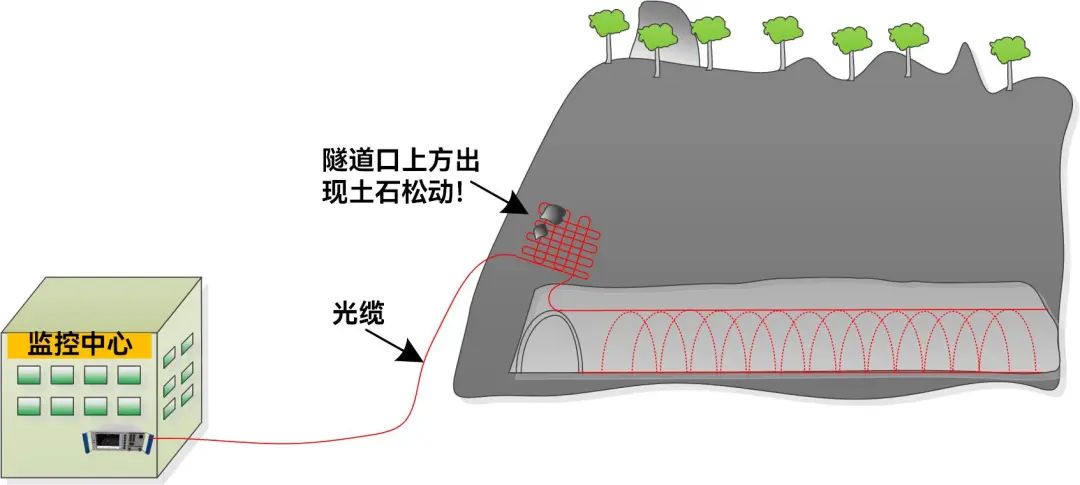

圖5 基于6419A的隧道安全監測系統
圖5為基于6419A的隧道安全監測預警系統,當隧道中任何地方出現滲漏導致墻體微形變,或者極端天氣導致隧道口上方山體微錯位或滾石滑動時,會導致此處光纜被拉伸或擠壓,應變參量急劇變化,此時6419A通過實時監測光纜應變值的變化量,如圖6所示,為隱患的分析及預判提供數據支撐,以便監測系統及時發出預警信息,通知控制中心立即采取措施,可有效的提升隧道管理的應急管理水平和災害預防能力。

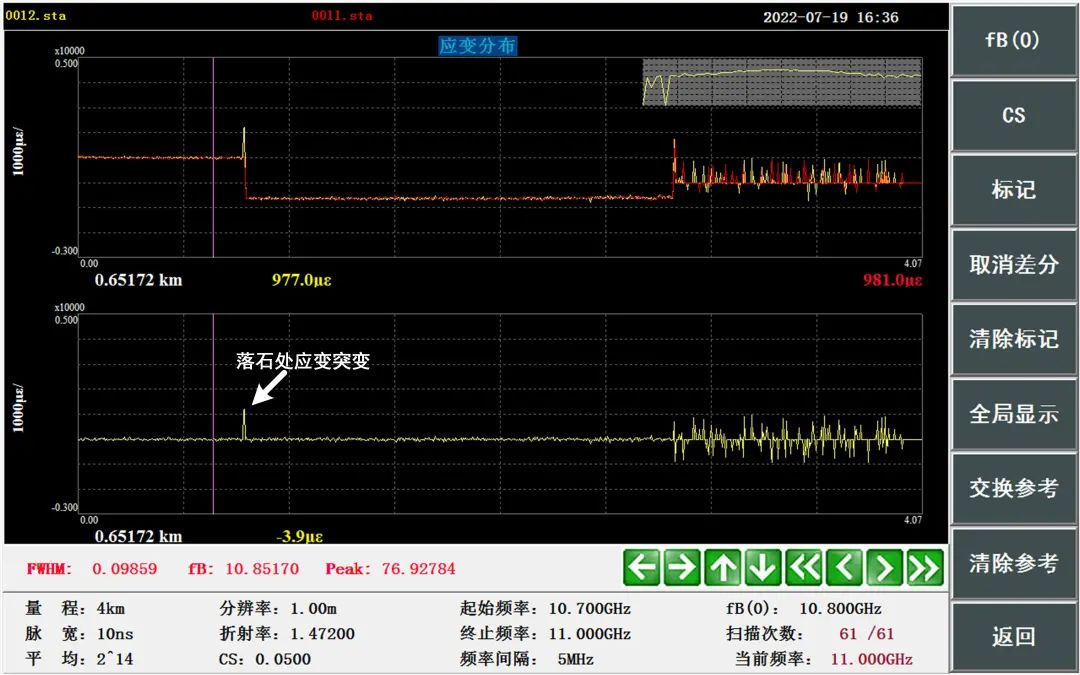

圖6 隧道口土石松動導致實時監測曲線異常
目前,6419A光纖應變分布測試儀已在江蘇、福建、山西、銀川多個地區的電網、煤礦、地鐵隧道等工程中進行了成功應用,得到用戶好評。
