鐵路，是保證我國客運通暢的重要運輸方式之一，它具有運量大、速度快和安全性高等特點，目前我國已成為世界鐵路“領跑者”。作為國民經濟的大動脈和大眾化的交通工具，鐵路設備的安全檢測環節更是重中之重。

測試內容

測試對象

在鐵路檢車設備中，會用到超聲波器件

測試頻率：100KHz-30MHz、電平：1Vrms

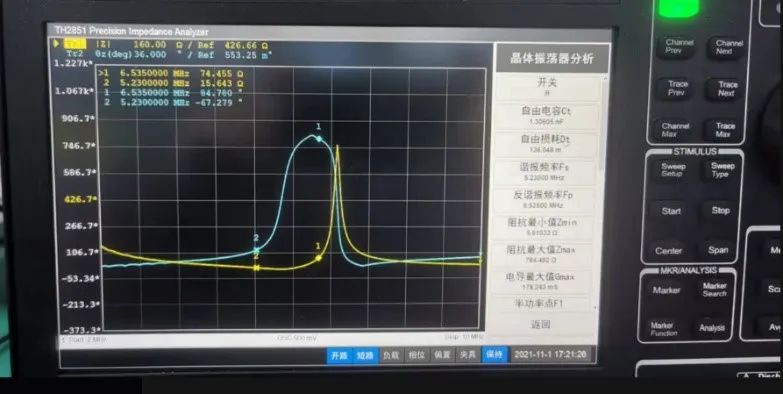

測試內容：測試阻抗掃描曲線，諧振頻率和機電耦合系數等等。

近年來，我司一直致力于研發高新技術提高基礎設施檢測能力和效率，研制開發具有綜合性、高精度、高速度、高可靠性的檢測設備，TH2851-030阻抗分析儀是我司采用當前先進的自動平衡電橋原理研制成功的新一代阻抗測試儀器，不僅可以滿足上述測試需求，且為國產阻抗測試儀器的最新高度。

優勢特點

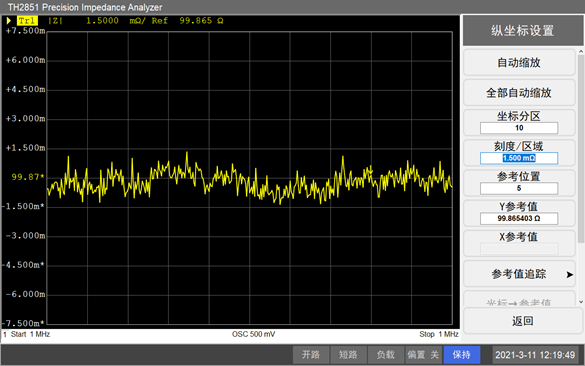

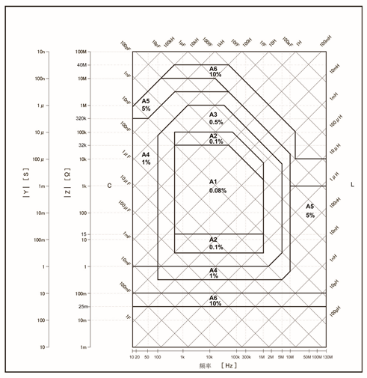

?高精度、高穩定性和高一致性?：自動平衡電橋技術的應用，得以在10Hz-130MHz頻率、1mΩ-100MΩ的阻抗范圍內都能達到理想的測量精度，其中最高精度達0.08%，遠遠高于射頻反射測量法的阻抗分析儀、網絡分析法的網絡分析儀的精度。圖2是在速度5、測試頻率1MHz，測量100Ω電阻的曲線，由下圖可見其軌跡噪聲≦0.003%（≦±0.0015Ω）。

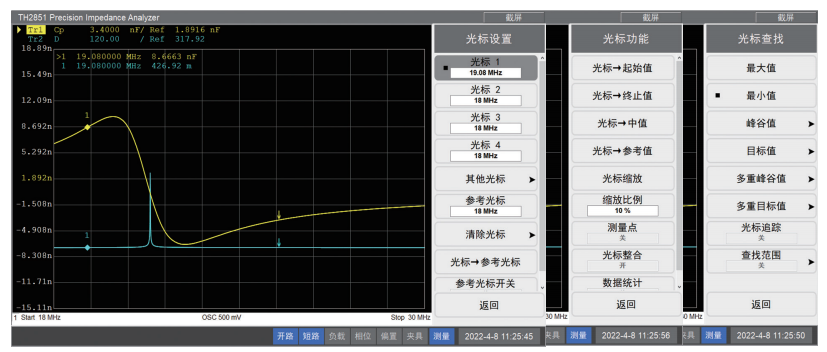

?強大的光標分析能力?：TH2851系列精密阻抗分析儀具有強大的光標分析能力，可以通過光標實現如下功能：讀取測量結果的數值、查找曲線上的特定點、分析曲線測量結果、計算統計數據和使用光標值修改掃描范圍以及縱坐標縮放，TH2851 還可以在每條曲線上顯示 10 個光標，包括了參考光標，每個光標有一個激勵值和響應值，光標查找功能允許搜索下列條件測量點：最大值、最小值、峰谷值和目標值。

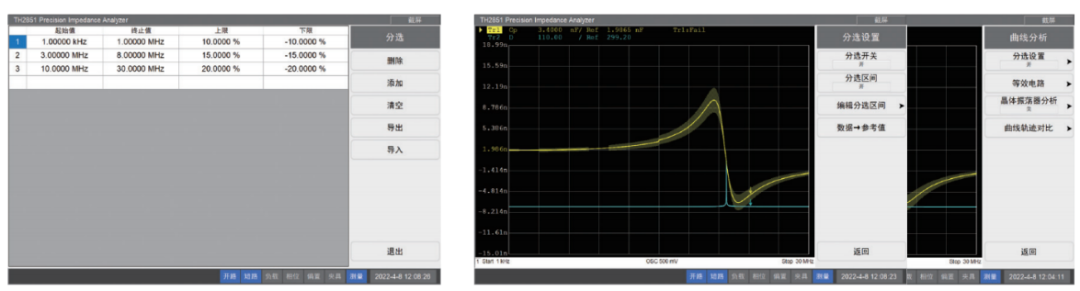

?曲線分選功能?：可以對掃描曲線全部或者部分區域的測試值進行合格/不合格判斷，常用于諧振曲線篩選如壓電元件等諧振頻率篩選。

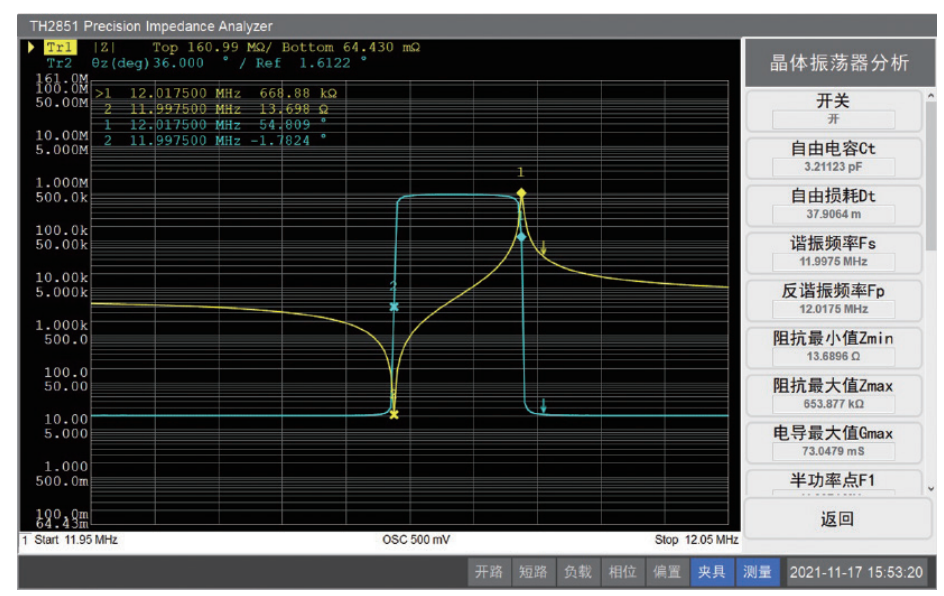

?晶體振蕩器分析?：對壓電陶瓷等晶體進行測量以及性能分析，測量計算后獲取晶體的諧振頻率、反諧振頻率、品質因數等重要參數。

隨著國家經濟的高速發展，鐵路運輸維護的壓力也越來越大，我們應提前檢測設備運行中存在的安全隱患，根據設備測試狀態進行預防式維護，這不僅可以節約維修成本，而且可以有效預防事故發生。
