在電力工程項目中，我們經常能看到變壓器的身影，它在交流電中有著至關重要的作用，可通過提高或降低交流電的電壓來實現長途輸送和正常的使用。

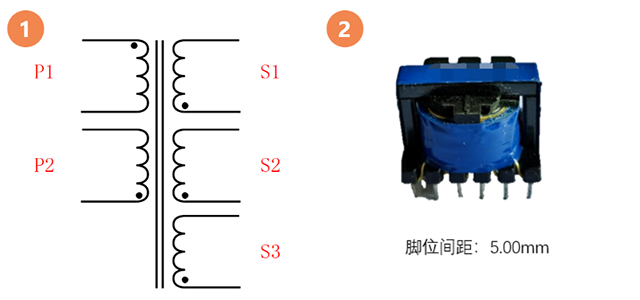

變壓器有兩組線圈，初級線圈和次級線圈，次級線圈在初級線圈外邊。當初級線圈通上交流電時，變壓器鐵芯產生交變磁場，次級線圈就產生感應電動勢（圖1）。

本次的測試對象是高頻變壓器（圖2），是工作頻率超過中頻（10kHz）的電源變壓器，其最大的優勢就在于它可以給電源提供最大效率，這可以大大提高電源的利用率。下面我們來看看“TH901測試變壓器高低壓綜合參數”，進一步了解高頻變壓器這個陌生又神秘的電子器件。

專業測試要求

（一）耐壓測試

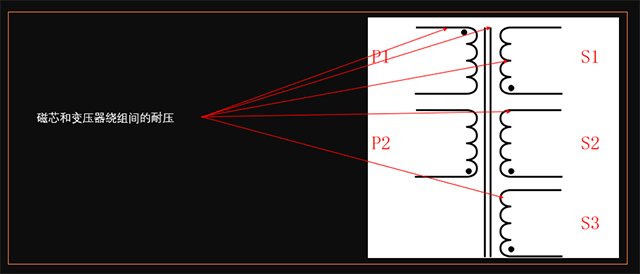

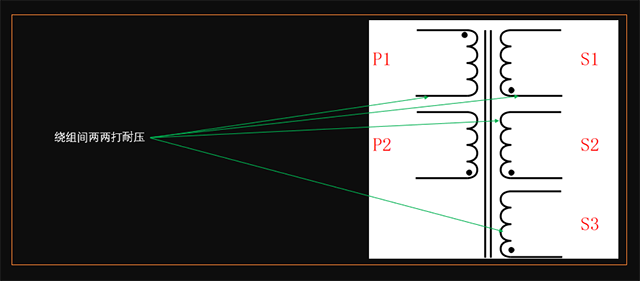

耐壓測試是判斷該高頻變壓器是否能投入安全運行，防止發生設備故障以及保護人身安全的有效措施之一。此次進行磁芯和變壓器繞組間、不同繞組間兩兩打耐壓。

（二）直流電阻測試

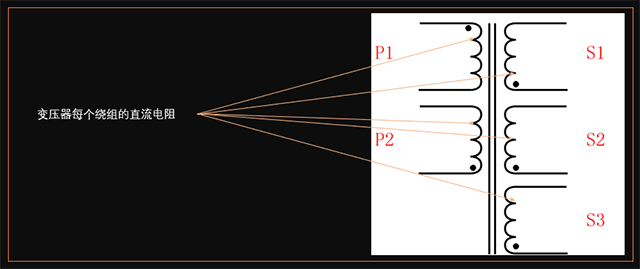

變壓器直流電阻測試是變壓器制造中半成品、成品出廠試驗、安裝、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。本次針對變壓器每個繞組的直流電阻進行了測試，這可以檢查出繞組接頭的焊接質量和繞組本身質量等情況。

（三）匝間絕緣測試

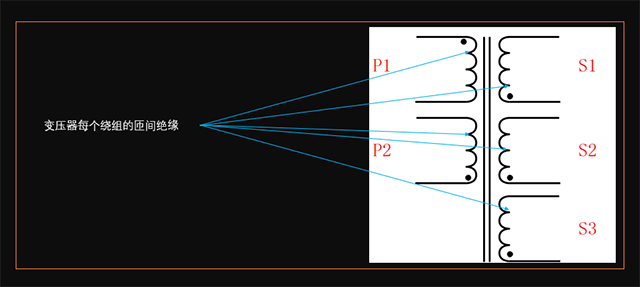

匝間、層間絕緣材料的高頻絕緣性能嚴重影響著高頻變壓器的輸出性能及運行可靠性，下圖是對變壓器每個繞組進行的匝間絕緣測試。

（四）層間電容測試

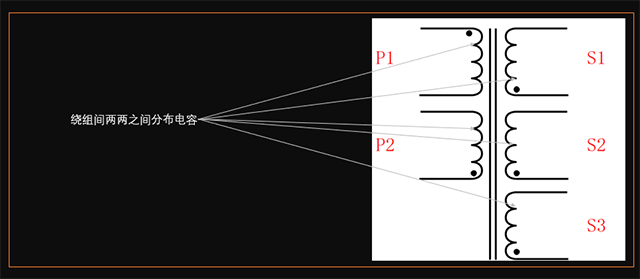

當變壓器的繞組是多層繞組時，頂層繞組和底層繞組之間就有電位差。兩個導體之間有電位差，就存在電容。這個電容就稱為“繞組間電容”。當工作在高頻時，這個電容會以驚人的速率進行充電和放電。電容充電和放電過程中會產生損耗。在給定的時間內，它充電和放電的次數愈多，損耗就愈大，下圖是對繞組間兩兩之間分布電容的測試。

TH901方案-可提供上述所有測試

TH901型繞線元件綜合測試系統是一套高精度，高自動化，高效率的測試系統。不但可以測試低壓參數，安規參數，線圈脈沖參數，而且能自動保存測試數據，自動對測試數據進行分析。

目前，TH901繞線元件綜合測試系統另可提供變壓器高頻低壓參數，分別為：測試圈數(Turn)、圈數比、電壓比、漏感(LK)、電感(Ls)、品質因數(Q)、電容（Cx）、阻抗(Z)、交流電阻(ACR)、直流電阻（DCR）、引腳短路(PS)和平衡(BL)。

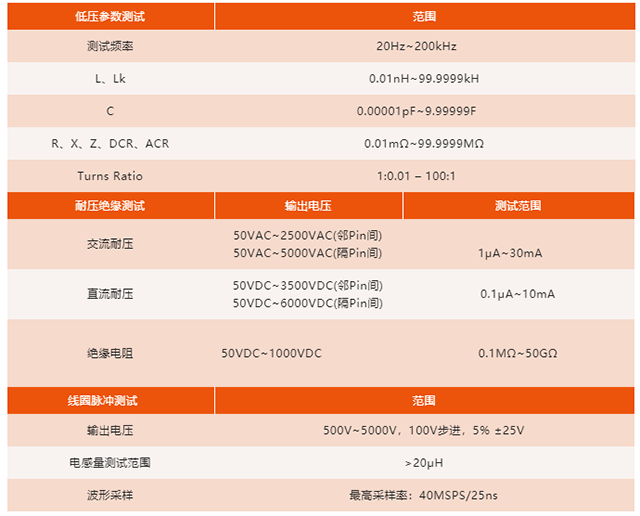

技術參數
