在電力工程項目中，我們經常能看到變壓器的身影，它在交流電中有著至關重要的作用，可通過提高或降低交流電的電壓來實現長途輸送和正常的使用。

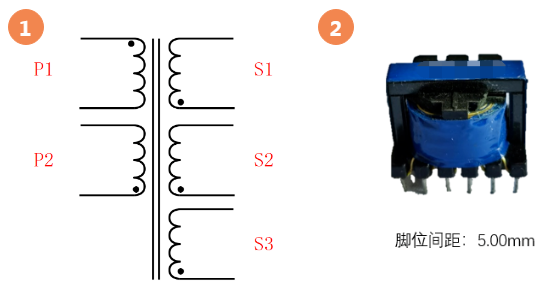

變壓器有兩組線圈，初級線圈和次級線圈，次級線圈在初級線圈外邊。當初級線圈通上交流電時，變壓器鐵芯產生交變磁場，次級線圈就產生感應電動勢（圖1）。

本次的測試對象是高頻變壓器（圖2），是工作頻率超過中頻（10kHz）的電源變壓器，其最大的優勢就在于它可以給電源提供最大效率，這可以大大提高電源的利用率。下面我們來看看“TH901測試變壓器高低壓綜合參數”，進一步了解高頻變壓器這個陌生又神秘的電子器件。

專業測試要求

（一）耐壓測試

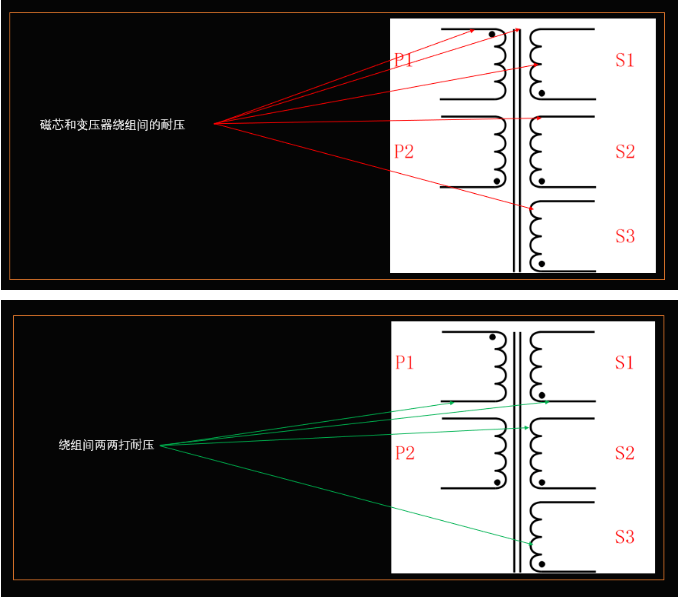

耐壓測試是判斷該高頻變壓器是否能投入安全運行，防止發生設備故障以及保護人身安全的有效措施之一。此次進行磁芯和變壓器繞組間、不同繞組間兩兩打耐壓。

（二）直流電阻測試

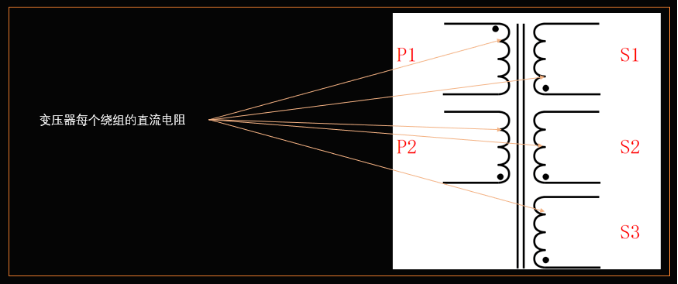

變壓器直流電阻測試是變壓器制造中半成品、成品出廠試驗、安裝、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。本次針對變壓器每個繞組的直流電阻進行了測試，這可以檢查出繞組接頭的焊接質量和繞組本身質量等情況。

（三）匝間絕緣測試

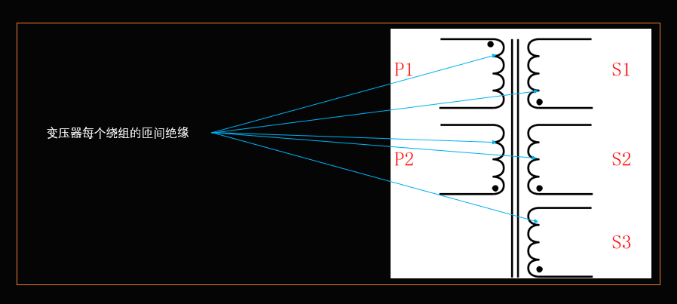

匝間、層間絕緣材料的高頻絕緣性能?chē)?yán)重影響著高頻變壓器的輸出性能及運行可靠性，下圖是對變壓器每個繞組進行的匝間絕緣測試。

（四）層間電容測試

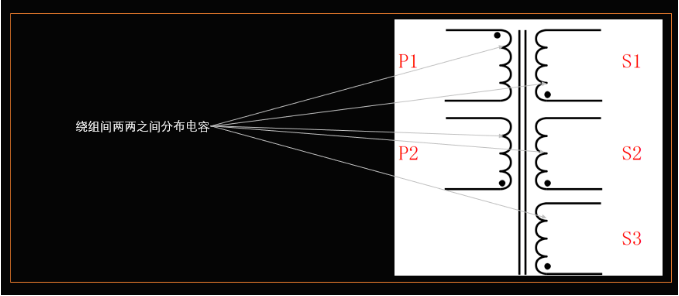

當變壓器的繞組是多層繞組時，頂層繞組和底層繞組之間就有電位差。兩個導體之間有電位差，就存在電容。這個電容就稱為“繞組間電容”。當工作在高頻時，這個電容會以驚人的速率進行充電和放電。電容充電和放電過程中會產生損耗。在給定的時間內，它充電和放電的次數愈多，損耗就愈大，下圖是對繞組間兩兩之間分布電容的測試。

TH901方案-可提供上述所有測試

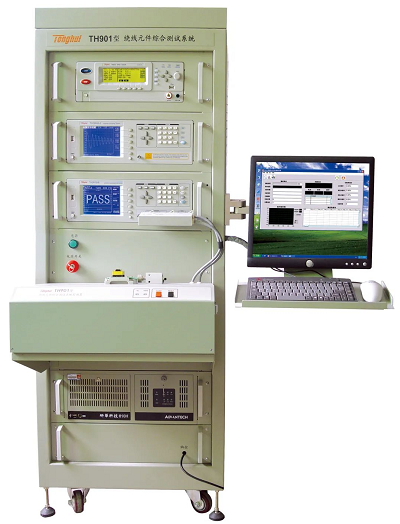

TH901型繞線元件綜合測試系統是一套高精度，高自動化，高效率的測試系統。不但可以測試低壓參數，安規參數，線圈脈沖參數，而且能自動保存測試數據，自動對測試數據進行分析。

目前，TH901繞線元件綜合測試系統另可提供變壓器高頻低壓參數，分別為：測試圈數(Turn)、圈數比、電壓比、漏感(LK)、電感(Ls)、品質因數(Q)、電容（Cx）、阻抗(Z)、交流電阻(ACR)、直流電阻（DCR）、引腳短路(PS)和平衡(BL)。

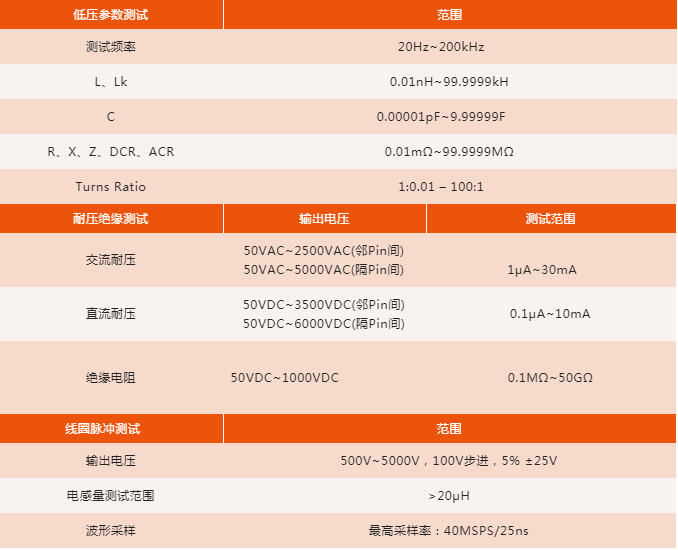

技術參數
