Ceyear 87235系列USB平均功率探頭是中電科思儀科技股份有限公司推出的寬頻段、大動態范圍、高功率測量準確度的功率測量儀器,其在10MHz~50GHz頻段內可實現連續波、脈沖調制、4G/5G通信信號等絕大多數微波信號的平均功率的準確測量。
一、寬頻帶、大動態范圍
87235系列單功率探頭動態范圍最高可達96dB,是我司動態范圍最大的功率探頭。87235系列推出4個型號,頻率覆蓋10MHz~50GHz。

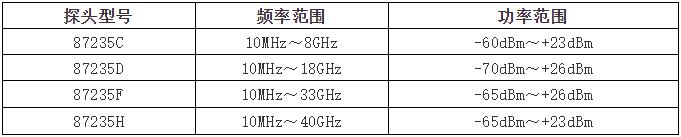

表1 87235系列功率探頭指標
二、高功率準確度
87235系列USB平均功率探頭具有極高的平均功率測量準確度,可準確測量單音、4G_LTE、5GNR信號平均功率。如圖1~圖3所示為實測功率測量準確度。在-40dBm~+10dBm功率范圍內,單音信號功率準確度實測<±0.1dB,4G_LTE、5GNR信號功率準確度實測<±0.15dB,可滿足通信市場、國防軍工以及工業電子功率高準確測試需求。

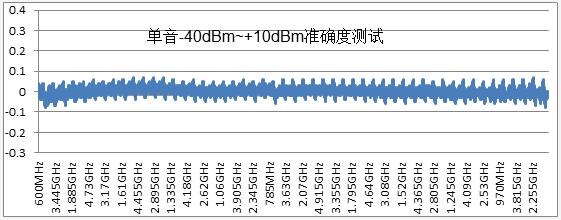

圖1 單音準確度測試

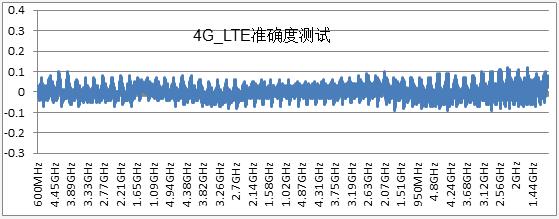

圖2 4G_LTE準確度測試
圖3 5GNR準確度測試
三、穩定可靠
87235系列USB功率探頭具有極高穩定性,如圖4、圖5所示為-40dBm、+10dBm功率點穩定性測試,-40dBm功率穩定度<±0.05dB,+10dBm功率穩定性達到<±0.01dB,可滿足用戶計量級測試需求。

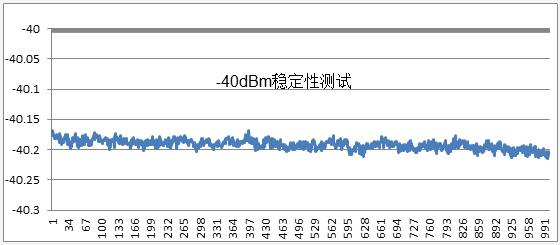

圖4 -40dBm穩定性測試

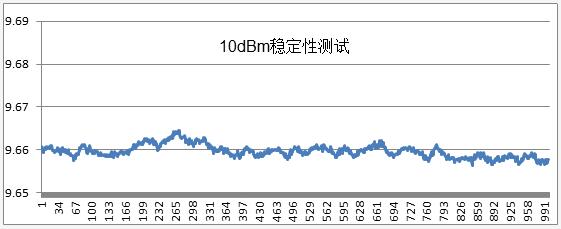

圖5 +10dBm穩定性測試
四、使用方便、測試高效
87235C系列USB平均功率探頭使用方便,可以通過USB電纜直接接到計算機中,通過應用程序進行功率測量,也可以接到系統中通過程控測試。
測試效率高,通過設置“孔徑”定制測量時間長度,最快可提供每秒高達50000次的實時測量。
圖6 接入計算機中使用
圖7 搭建測試系統使用
