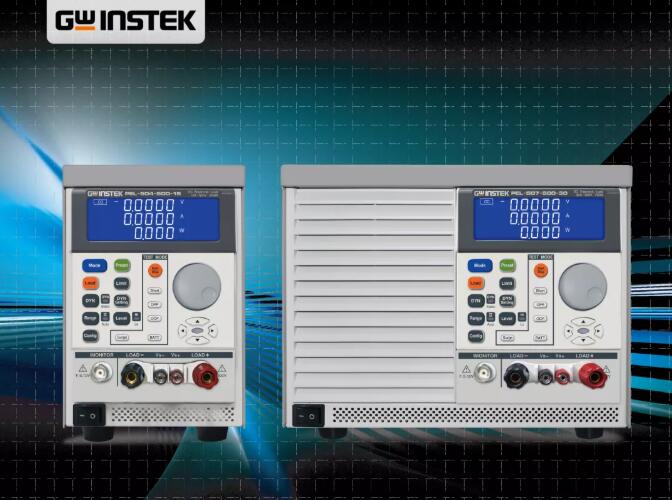

PEL-500系列直流電子負載

·短路測試時可設定短路時間

·OCP/OPP的自動測試功能

·電池放電測試功能

·模擬開機過沖電流及熱插入瞬間電流

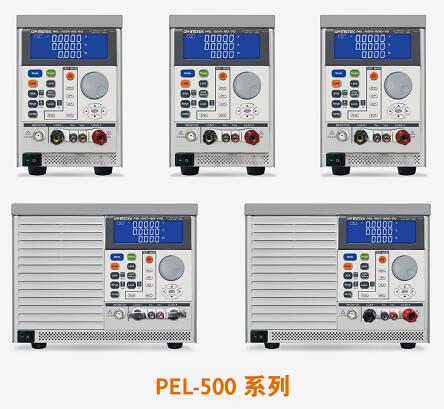

PEL-500 系列單通道電子負載，共有5個型號分別提供0~80V/0~500V電壓操作范圍及250~700W的功率操作范圍?？梢詰?yīng)用于研發、品管、ATE系統及生產測試，包括電壓源/電流源測試、開關電源瞬時響應、定電壓模式供限流測試及模擬電池、電池放電測試、電池充電測試。

PEL-500系列提供Surge測試，可以模擬開機過沖電流及熱插拔瞬間電流。內建電池放電測試功能，可以依照待測體測試需求，決定停止放電的條件，包括設定放電停止電壓(Vbatt)、放電容量(AH、WH)以及停止放電時間。

Surge功能：

Surge功能可供用戶依據測試需求設定Surge電流、Normal電流、Surge Time和Surge STEP。Surge電流與Normal電流可設定范圍從0.000A到50.400A，Surge Time可設定范圍從10到1000ms，Surge STEP設定范圍從1到5。

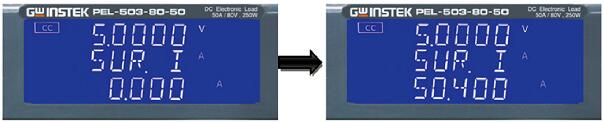

Surge current setting

電池放電測試功能：

電池放電測試功能，可以依照待測體測試需求，決定停止放電的條件，包括設定停止放電電壓(Vbatt)、放電容量(AH、WH)以及停止放電時間。

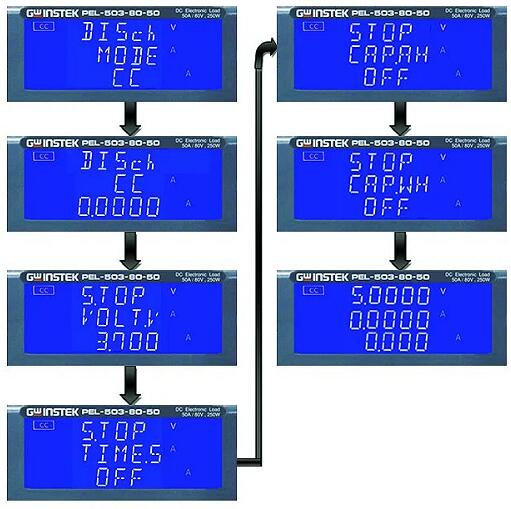

電池放電設定流程

GO/NG功能：

GO/NG功能應用在監視測試結果，當測試結果超過預先設定上/下限值，前面板顯示屏將會顯示NG。反之則顯示GO。GO/NG功能可于CC模式/CR模式/CV模式/CP模式編輯測試的工作程序，當執行完測試程序后，測試結果會顯示在前面板顯示屏，以GO或NG來表示。
