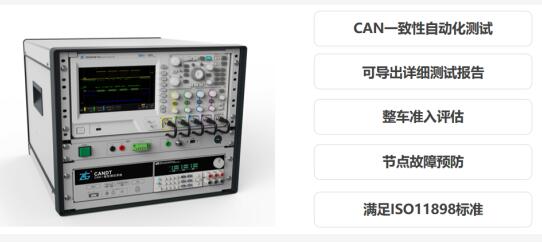

CANDT一致性測試系統可自動化完成CAN節點物理層、鏈路層及應用層一致性測試，是當前CAN總線測試領域唯一能夠進行完善的物理層自動化測試并導出報表的儀器設備，其旨在推動汽車電子、軍工、軌道交通等多領域CAN總線穩定發展，構建CAN總線安全保障體系，保證CAN網絡互聯互通。

2、CAN一致性自動化測試——標準來源

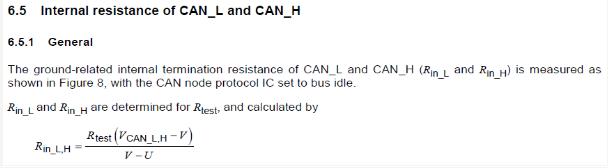

以CANH與CANL內阻為例，下文是引用《11898-2》6.5.1內容。

雖然國內主要以主機廠標準為主，各不一致，但是物理層測試內容早已被ISO11898詳細規定，國內主機廠標準溯源主要是來自于ISO11898。

3、CAN一致性自動化測試——判斷依據

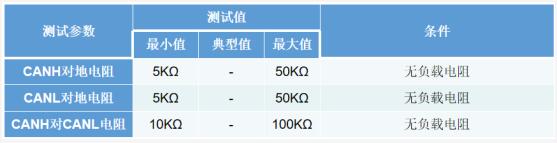

表1 ISO11898-2內阻標準

最終的判斷是根據測試結果與測試標準進行對比，進而判斷內阻測試是否通過。

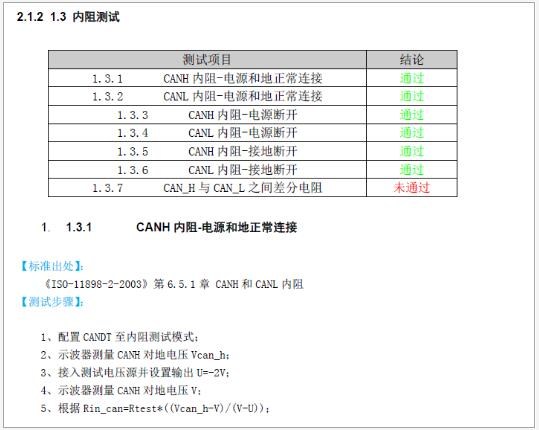

4、詳細測試報告導出

測試完成后，用戶可導出自動化測試報告，對于不通過的測試項目一目了然。根據測試報告，還可以跟蹤測試條目的標準出處、測試步驟以及判斷依據等。主機廠可以依據此報告評估CAN節點質量，作為主機廠準入依據。

5、CAN總線保障檢測及故障定位

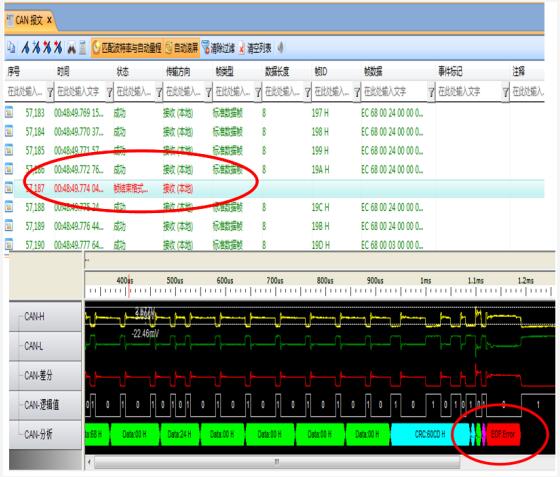

CAN一致性測試系統中集成了具備物理層深入分析能力的CANScope分析儀，對于沒有通過的測試項等錯誤問題，用戶可CANScope對測試不通過的待測DUT進行物理層測試，精準定位分析故障原因：

· 記錄錯誤幀出現；

· 報文定位到波形；

· 準確定位錯誤位置。

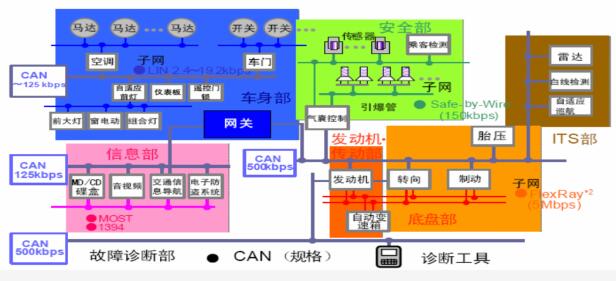

6、保障整車CAN網絡安全

新能源汽車CAN節點在通過一致性測試后，質量高度一致，避免了CAN節點良莠不齊帶來的安全隱患問題，從而保證了整車CAN網絡的安全統一。

總結

CANDT是基于CANScope強大的CAN總線底層測試分析基礎，配備必要的電壓源、PLC等核心外圍設備，可自動化完成汽車零部件CAN節點物理層、鏈路層及應用層測試的CAN一致性測試設備。

物理層測試的目的是驗證節點及測試系統在電路設計、物理電平特性等方面的性能，就是保證節點能夠正確連入總線的基礎，其測試內容包括電阻電容特性、節點差分電阻、故障容錯測試、CAN線上的物理電平特性等等。

數據鏈路層的測試目的是保證每個節點的通訊參數能夠保持一致性，所組成的網絡能夠正常有效的工作，內容包括位定時測試、采樣點測試、SJW測試等等。
