由于CAN總線各節點質量的不一致而引發的系統癱瘓、錯誤、死機等問題，會嚴重影響車輛的安全性，主機廠對CAN一致性的關注度也越來越高，本文將針對CAN一致性測試進行探討。

CAN一致性測試概述——來源

如圖1所示，隨著新能源、智能網聯等概念發展，新能源CAN網絡節點高達50個，車身CAN總線環境變得復雜及紊亂，CAN節點質量不穩定給主機廠安全性帶來極大威脅。V型開發流程中，零部件沒有進行物理層測試就直接給主機廠供貨，引發了大量后期維護、安全等問題。所以，CAN總線必須進行CAN一致性測試。

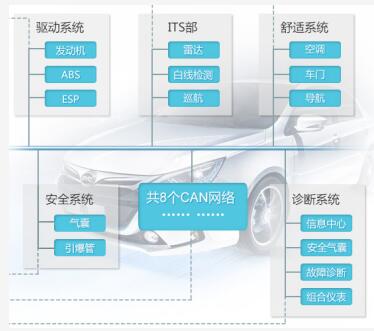

圖1 新能源汽車CAN網絡

CAN一致性測試缺失的危害

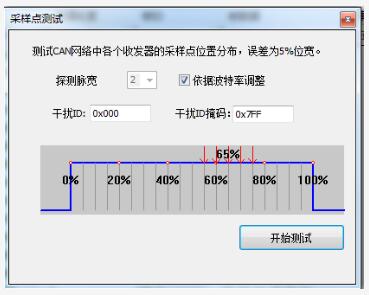

隱患1：采樣點不一致

網絡中節點采樣點的不一致會導致同樣的采樣頻率出現采樣錯誤，進而使整車網絡出現故障問題，影響整車環境穩定。

隱患2：位時間不一致

位時間=1/波特率，當某節點位時間不一致時，會發生采樣錯誤，錯誤幀長時間占用總線，導致CAN總線網絡癱瘓。

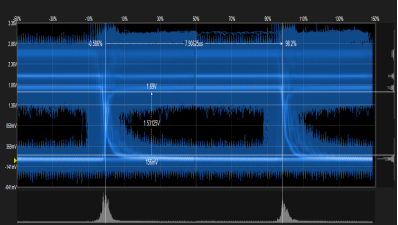

隱患3：信號幅值過低

當幅值過低時，CAN節點會因為干擾導致幅值下降到0.9V以下，從而出現位翻轉現象，導致CAN總線錯誤乃至死機。

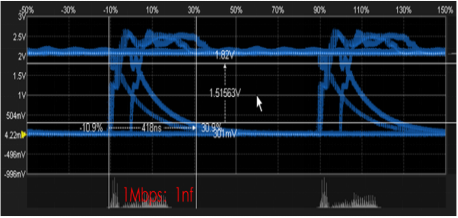

隱患4：邊沿過緩

顯性電平通過電阻電容進行放電，但阻抗匹配影響下降沿的快慢程度。下降沿過緩時，將導致位時間異常，引發總線錯誤。

測試內容及當前行業解決方案

1、CAN一致性測試內容

CAN一致性測試主要分為物理層、鏈路層、應用層三大部分測試內容。在整車網絡調試中，各節點遵循CAN一致性測試是保證總線的穩定運行的重要前提，當前CAN一致性測試已經電動汽車行業的必然趨勢！

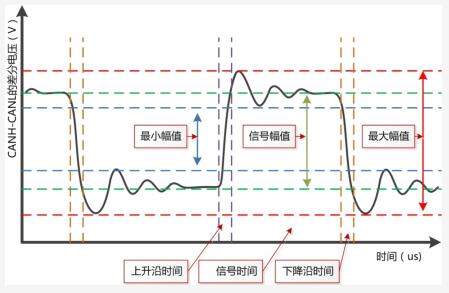

· 物理層：通信介質的物理特性，如幅值、邊沿時間等，是最重要的部分；

· 鏈路層：規定在介質上傳輸?shù)呐帕泻徒M織，如幀結構；

· 應用層：在用戶、軟件、網絡終端之間進行信息交換，客戶自定義內容較多。

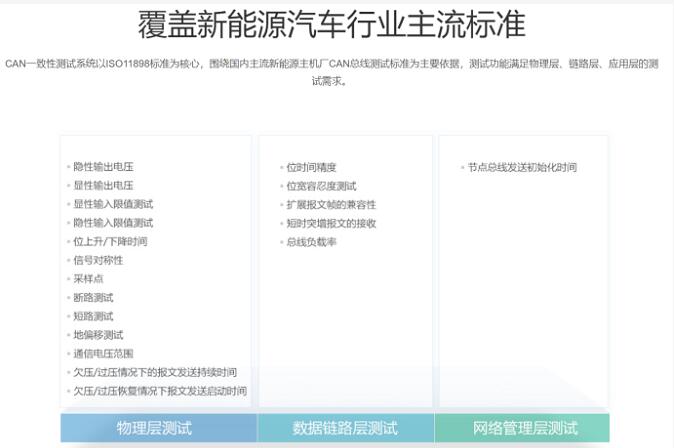

下圖為CAN一致性測試內容（節選）

2、CAN一致性測試當前解決方案

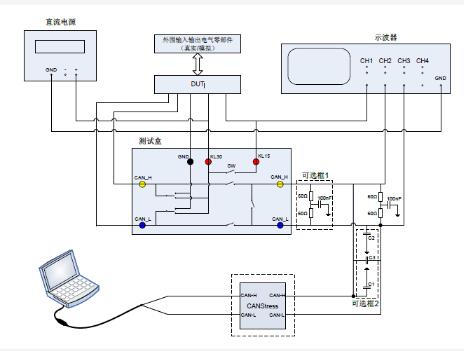

技術現狀：使用“示波器+CAN卡”測試組合進行CAN一致性測試，通過外接電壓源、電流源等外圍設備，手動完成測試，主要有接線復雜、測試效率低下等痛點問題。

市場現狀：主機廠和零部件以主機廠標準為主，行業的檢測權威停留在主機廠層面，沒有檢測機構和國家標準進行高度規范。

致遠電子CANDT一致性測試系統

1、CAN一致性測試系統——CAN總線保障體系
