在產品的研發中，如何捕獲長時間測試中信號的一個偶發異常，是工程師們經常遇到的問題。本文將為大家提供一種新的方式，僅需一臺機器，工程師就可以對高達128路信號進行長時間可靠性監控測試。

傳統的示波器捕獲要捕獲信號的異常，一般有以下兩種常規方式。

方式1  需要工程師根據異常特性提前設定觸發條件，通過反復測試，嘗試捕獲到異常信號產生的波形段。這種做法會帶來以下兩個痛點：

1、需要在測試前明確異常產生的條件。例如先判斷幅度、周期時間是否可能未滿足設定值，再設定“電平觸發”或者“周期觸發”等觸發類型。因此這種方式一般用于捕獲已知的異常問題，并且需要明確異常發生的條件。

2、這種分析方式存在分析死區，在捕獲期間我們無法觀測到死區段的數據狀態，而往往未知的異常就藏在這些隱蔽的角落。

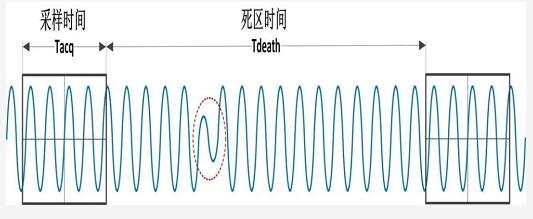

圖1 采集中的死區時間

方式2  開啟滾動硬盤記錄，將測試期間所有的數據全部存入硬盤，待測試結束后，再對硬盤中的數據進行反復分析。

1、優點：解決采集死區的問題，畢竟已經將所有的波形數據都存儲到硬盤介質之中。

2、缺點：需要儀器搭載足夠大的硬盤去記錄全部數據，若對一個信號以5M Sa/s條件采集記錄，一個數據點需要2字節存儲空間，則一個小時記錄將占用約36G硬盤空間，若通道個數較多，占用硬盤空間將成倍數增加。同時，過大的數據量同時也進一步加大了后續的分析難度。另外采集和分析分步進行，往往不適用于一些實時性要求較高的場合。

那是否存在第三種分析方式，既可以無死區的長時間觀測多路波形信號的同時，實時的反饋當前監控狀態，并且能保留異常發生的關鍵數據段的現場呢？

答案是肯定的，為了解決長時間異常檢測的痛點，ZDL6000示波記錄儀推出了功能“實時事件”。在無死區滾動采集的同時，支持8種類型的事件判斷，同時對128個條件進行并發監控。若搭配8張16CH電壓采集卡，可輕松實現128路信號實時監控。一旦異常產生，即可將異常發生點附近存儲成可回讀分析的文件。

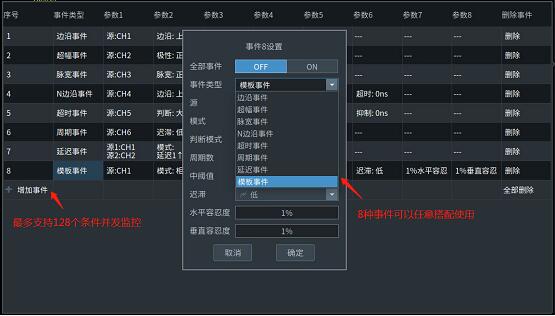

圖2 豐富強大的事件功能配置

以“模板事件”為例，只需要設定周期閾值，以及容忍度判斷，就能在波形滾動采集的過程中實時對波形按周期進行模板比對判斷，若發現有畸變的波形，將會在波形上實時標明異常，并引發事件響應。

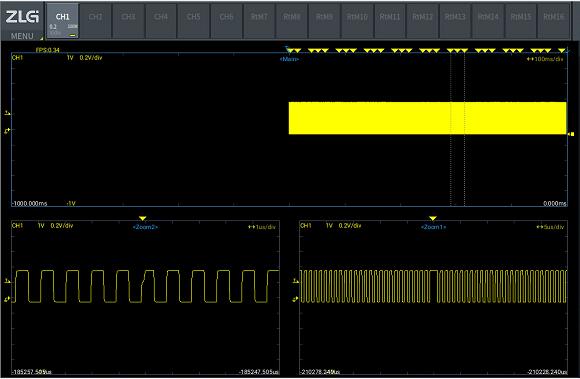

圖3 采集期間實時的模板事件判斷

當采集期間有事件發生時，我們可以選擇對應的事件響應，如下圖所示，我們可以在異常發生的時候，同時記錄復數通道關鍵段附近50k個數據點，這樣子我們就實現了對多路信號的長時間監控，并且分段存儲局部異常數據段。從而避免后續對龐大數據的分析。

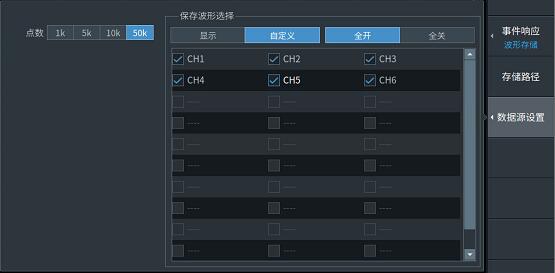

圖4 靈活的事件存儲響應
