根據《IDC 2020年第四季度中國投影機市場跟蹤報告》，2020年中國家用投影機出貨量300萬臺，同比增長7.5%。IDC預計，至2025年中國投影機市場五年復合增長率仍將超過15%。國產品牌極米、堅果、小米集團、當貝和海信位列前五，打破了外資品牌對中國投影機市場十幾載的壟斷，在智能投影領域開創了多項新技術。
近日，同惠電子為國內某頭部投影機品牌定制了一套自動電源測試系統TH300，這套電源測試系統實現了4路同步測試，可測試低壓空載起動、低壓滿載波紋等12類參數(幾十類子項目），并生成定制數據分析報告。該套系統內的電源、負載等儀器均由同惠自主研發生產，秉承同惠20多年的技術積累和工匠精神，以品質為保證，為用戶提供絲滑的測試體驗。
應用案例
測試產品

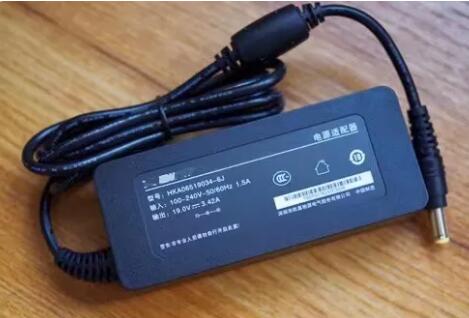

投影機電源適配器

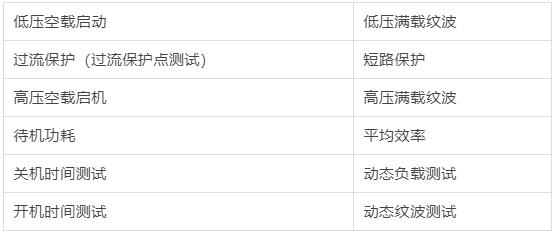

測試項目
解決方案

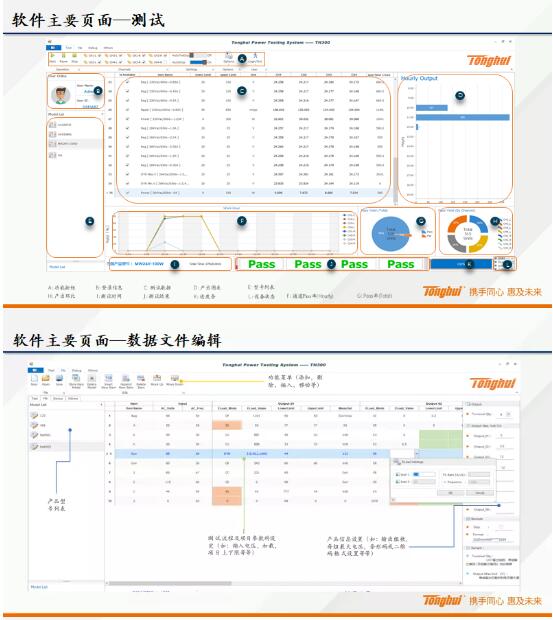

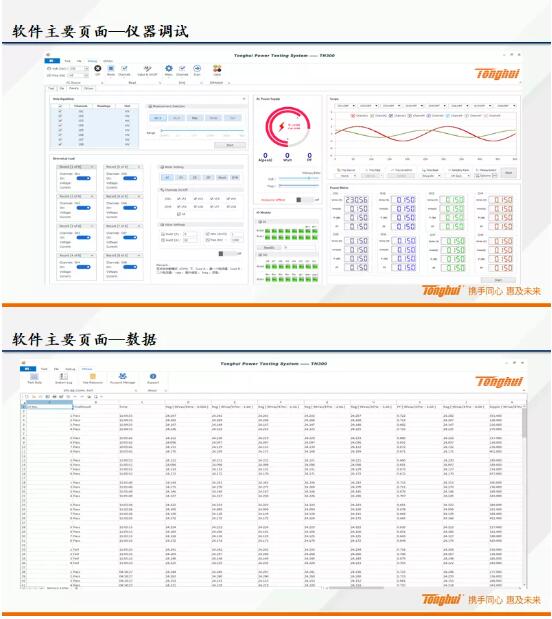

該套系統采用了同惠自主研發的高精度電子負載TH8204T、多通道數字功率計TH3421T、程控式線性交流電源TH7120T。以TH300為主控制單元，實現4通道同步測試。系統搭載了同惠開發的測試軟件，可根據客戶需求定制儀器調試、測試、數據文件編輯等功能。

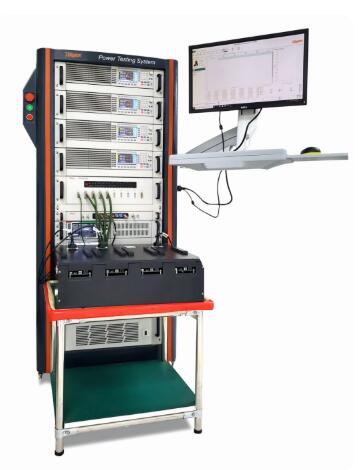

以下為系統拆解：
A ：數據采集器
B ：高精度電子負載(TH8204T*4)
功率：1050W
電壓 ：0~150V
電流 ：0~100A
加載模式：CC/CV/CP/CR/DYN
C ：多通道數字功率計（TH3421T*1）
電流量程：10mA/30mA/100mA/400mA（輸入阻抗：200mΩ）
1.5A/5A/20A（輸入阻抗：4mΩ）
分辨率：10uA
功率：0.5mW-1.2KW
功率因素：-1.000-1.000
分辨率：0.001mW
D ：示波器
E ：工業電腦
F ：控制單元（TH300）
G：程控式線性交流電源（TH7120T）
功率：3000W
電壓范圍：0~300V
電流(RMS)：0~27.6A
頻率：40-500Hz
系統優勢
1. 效率高
4通道高速電子負載，可聯機進行同步并行測試

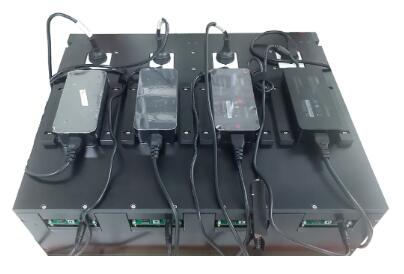

可進行單治具 4只產品同時測試或進行AB治具分組測試。即先進行A治具測試，再進行B治具測試，用以節省人工取放時間
2. 靈活方便
系統預留I/O接口，無需額外添加硬件，便可與自動化產線或測試治具直接對接
3. 使用成本低
軟件開放測試項目編輯功能，用戶可進行任意數量不同產品測試數據庫的創建，刪除，添加，修改，存儲等操作
使用流程簡潔，操作界面人性化，技術人員幾乎不需要培訓或少量培訓即可完成產品測試參數的設置
