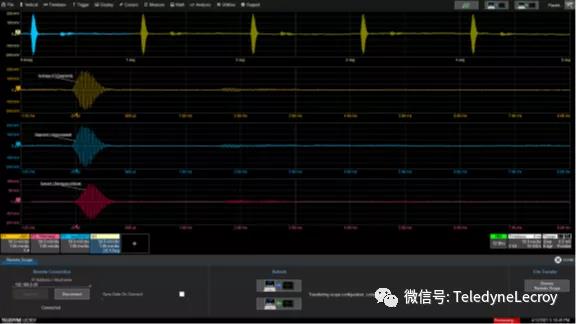

首先，MAUI Studio Pro 用于對所有五段數據進行平均，以提高超聲波信號的信噪比。然后，使用光標測量發射的超聲波脈沖和第一次反射之間的時間。
可以應用進一步的處理來提高信號的信噪比。例如，數字濾波 (DFP2) 選項用于將帶通濾波器應用于原始信號。只要遠程連接有效，遠程示波器上的任何軟件選項在 MAUI Studio Pro 中也都可以使用。
與未處理的數據相比，通過平均和濾波實現的信噪比進行了改進。通過視覺快速的對比，可以發現DFP2 窄帶通濾波器的性能優于五段平均值——而且不必為 MAUI Studio Pro 購買數字濾波選項，僅憑借遠程連接就可以使用它。
總結
MAUI Studio Pro 允許連接和控制遠程示波器以進行配置、采集和分析。連接后，MAUI Studio Pro 會自動重新配置以匹配遠程示波器的型號和軟件選項。設置、波形和分析數據可以在示波器和控制PC之間進行傳輸。
