力科MAUI Studio Pro 軟件可以協助工程師控制示波器進行遠程工作，示波器所有功能都觸手可及。不僅可以訪問遠程示波器導入原有數據和設置，還可以通過 MAUI Studio Pro 配置示波器并觸發采集新的數據。而且，只要MAUI Studio Pro保持和示波器連接，MAUI Studio Pro 就會“繼承”遠程示波器的型號、功能和軟件選項。
這意味著沒有必要購買軟件選項， 從連接到遠程儀器的那一刻起，就好像在遠程示波器旁邊一樣，能夠進行所有相同的測量和分析。
本文將探討利用MAUI Studio Pro遠程連接示波器，設置觸發，在示波器和 MAUI Studio Pro 之間傳輸文件的方法。
連接到遠程示波器
可以從任何安裝了 MAUI Studio Pro 的個人計算機 (PC) 控制聯網的力科示波器。
要使用遠程控制，示波器必須：
﹒安裝了 Windows 10系統 和固件 MAUI v.9.5.x.x或更高版本
﹒設置為 TCPIP (VICP) 遠程控制（出廠默認設置）
﹒打開端口 1861（VICP 端口）和 16035
PC 上的防火墻也必須打開端口1861和16035。
在連接之前，通過示波器的菜單欄，選擇 Utilities > Utilities Setup > Remote 來確認示波器的遠程設置，Remote 選項卡還顯示示波器的當前 IP 地址。

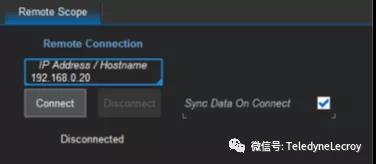

在 MAUI Studio Pro 中，選擇文件 > 遠程示波器，然后，只需輸入示波器的 IP 地址或主機名，然后按連接。選中”保持連接時同步數據”, 這將確保示波器的型號和軟件選項被 MAUI Studio Pro “繼承”，并且所有波形和測量數據都導入到 MAUI Studio（只有在確定不想導入數據時才清除它，例如當示波器上有一個會減慢連接速度的非常長時間的采集時）。
連接成功后，觸發工具會添加到 MAUI Studio Pro 菜單欄，窗口標題欄會顯示所連接示波器的 IP 地址。
觸發遠程示波器
連接到遠程示波器后，示波器的日常設置，都可以在 MAUI Studio Pro 中進行。設置完成后，單擊菜單欄上的遠程觸發按鈕，MAUI Studio Pro 將：
1、將新設置推送到示波器
2、進行單次采集
3、將新采集的數據返送回 MAUI Studio Pro
就是這樣！所有這一切都是自動發生的，甚至不需要在示波器上手動停止采集，請耐心等待傳輸完成。
向遠程示波器傳輸數據
遠程示波器對話框中間的“刷新”部分有兩個按鈕，可以手動傳輸設置和波形數據：
﹒將設置數據從 MAUI Studio Pro 傳輸?shù)绞静ㄆ?；
﹒將波形和設置數據從示波器傳輸?shù)?MAUI Studio Pro ；
這很有用，當想要將設置發送到示波器或從示波器中提取分析數據時。

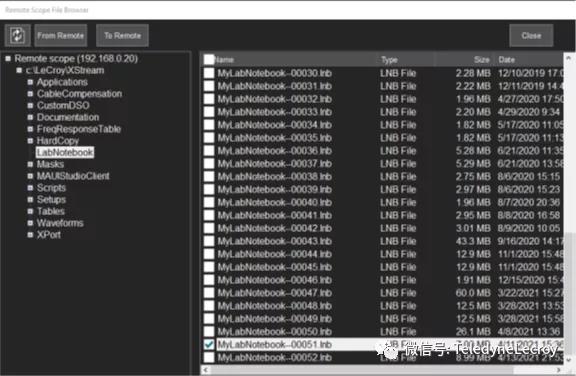

遠程示波器對話框的文件傳輸部分允許您瀏覽存儲在遠程示波器上的文件，并將它們傳輸?shù)竭\(yùn)行 MAUI Studio Pro 的 PC 上，反之亦然，這對于在 MAUI Studio Pro 和遠程示波器之間共享 LabNotebooks、報告、測試程序和其他文檔很有用。
示例：分段采集數據的后處理

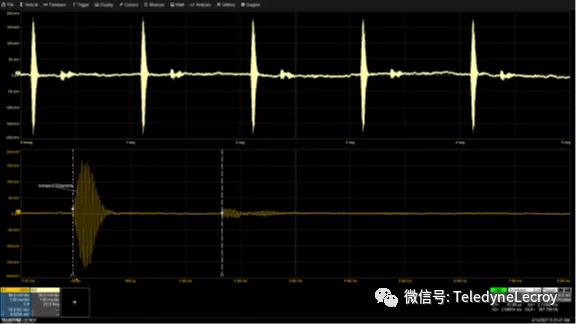

在 MAUI Studio Pro 中采集數據后，可以使用所有連接的示波器分析工具進行處理。下圖顯示了從遠程示波器傳輸?shù)?MAUI Studio Pro 的五段分段采集數據，信號來自超聲波測距儀，它重復測量五次以確保在嘈雜環境中的準確性。每段包含一個 40 kHz 的超聲波脈沖和反射回波。
