1、檢查高壓箱內電路，拆除高壓電纜，用示波器檢測TM7端子（圖4）波形穩定性，加速電壓增加過程中，暗電流基本變化符合標稱值，反復升壓降壓持續一段時間，均未發現電子束閃動和暗電流增加情況，基本排除高壓箱內部放電故障。

2、檢查電子槍系統，先更換新燈絲，對燈絲架和文氏帽進行清洗，重新安裝。檢查發現高壓電纜與電子槍外殼接觸端部表面有放電痕跡，將放電痕跡清洗并清除掉，并在端部表面均勻涂敷絕緣硅膠。電子槍安裝后復原后，開機升壓電子束仍然不穩。繼續檢查電子槍其他部件，檢查到電子槍導入部和燈絲交換部發現表面有污漬，并伴有放電現燒焦狀。

將電子槍固定座拔出后發現外表導電膠固化不均勻，且發現有粉末狀附著物。將放電污漬及粉末徹底清洗，將電子槍固定座重新涂敷導電膠后，重新安裝電子槍。將離子泵和鏡筒烘烤完畢后，升壓至80KV暗電流仍偏大，20分鐘后電子束發生閃動。

3、檢查加速管電路，用兆歐表測的加速管分壓電阻為500MΩ～600MΩ（正常為800MΩ）偏低，更換新分壓電阻。繼續檢查發現電子槍引入高壓電纜的接線柱絕緣子上有放電痕跡，將放電痕跡清除掉，再將電子槍重新裝配好。開機抽真空，加電壓，并觀察暗電流變化，80KV加束流未發生電子束閃動，100KV也未發生電子束閃動，且暗電流均為正常。工作一段時間后未發現異常，升壓至180KV工作正常，未出現閃動現象。由此證明，電鏡電子束閃動故障已排除。

小結：經更換燈絲及分壓電阻，并徹底清洗了高壓電纜相關部件的放電痕跡，排除了故障。分析原因暗電流增加是加速管分壓電阻減小所致，系統多處放電是造成閃動的禍根。

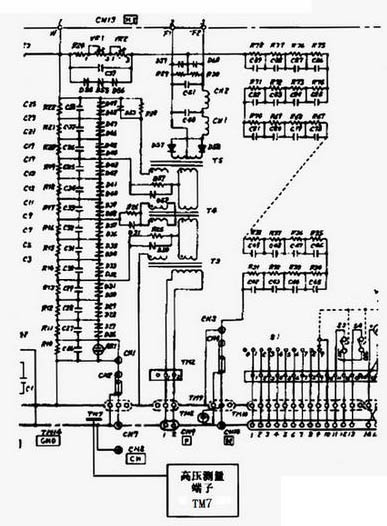

圖5 JEM-2000EX高壓箱部分電路（TM7高壓端子）示意圖

故障十（JEM-2000EX）

【故障現象】：

電鏡在170KV狀態下正常，在降至160KV（未關閉電子束）過程中，聽到高壓方向有一響聲，隨即束流下降至19μA（正常為80μA），顯示屏顯示為160KV，立即停機。休息一段時間后，重新開機，從20KV開始升至40KV，束流指示從10μA升至19μA，過程穩定，繼續升高壓，束流指示不再發生變化。

【故障分析】：

結合電路分析，故障可能出現的部位有計算機控制系統，束流測試系統，高壓發生器系統。

【故障排除】：

1、計算機控制系統，計算機熒光屏顯示高壓值隨升壓開關波動而升高，但實際上計算機控制給出的振蕩系統的電壓并未升高，用萬用表測量計算機設定值電路板HT STAB PB的TM4（MT ES）對地電壓，每升高2KV，該點電壓呈線性比例對應升高0.15V，說明計算機高壓值設置系統工作正常。

2、束流測試系統，計算機控制輸出電壓受高壓箱內反饋電壓作用并輸送給高壓發生器，高壓發生器振蕩電壓送至高壓箱內變壓器。用萬用表測高壓發生器電路板HT OSC PB的HT PS點對地電壓，從20KV到40KV升高過程正常，繼續升高計算機顯示屏顯示電壓918V不再升高。拔下高壓電纜和反饋線后轉換開關S1至手動方式M（正常為自動方式A）重新測量，結果電壓不再受反饋信號作用，可以正常升高，說明束流測試系統正常，高壓供電電壓正常。

3、高壓發生器系統，打開高壓箱檢查高壓箱內RC濾波部件正常，用兆歐表逐個檢查高壓變壓器輸出倍壓整流高壓硅堆，發現最高一級的一只高壓硅堆參數不穩定，同時發現高壓箱內有放電斑點，證實故障可能在高壓箱內。更換一只新高壓硅堆，并清除掉放電斑點，再用石油醚將高壓箱內不徹底清洗一遍，烘干充入氟利昂保護氣，開機電鏡恢復正常運行。

小結：打開高壓箱要慎重，高壓箱一般情況下盡量不要打開，非要打開時一定要按操作規程進行操作，注意操作安全，絕對保持高壓箱內清潔，工作環境要做好防塵和除塵處理。

5、其他系統

故障一（JEM-1200EX）

【故障現象】：

儀器在正常觀察中，由于天氣打雷閃電引起突然停電，再開機時發現打印機不停輸送打印紙，其他均未發現異常。

【故障分析】：

從故障現象看，故障在打印機系統，或打印機相關的驅動電路及打印機街口單元。按下鍵盤打印鍵，打印功能完全顯示在顯示屏上，由此判斷電鏡打印功能是正常的。

【故障排除】：

關閉打印機接口電路板的電源，打印機仍然不停地送紙，從而判斷故障出在打印機本身，故障發生在打印機驅動電路板（PTR DRVER PB），通過對電路的分析，故障極有可能出現在馬達驅動電路上，而馬達驅動電路又由三個三極管TR15、TR16、TR17（2SA1051）組成。用萬用表分別測量三個三極管，結果發現TR17的CE間被擊穿短路，由于無同型號三極管，故用2SA733替換2SA1051更換后，打印機恢復正常功能，故障排除。

故障二（JEM-1200EX）

【故障現象】：
