4-20mA信號是工業生產的命脈，它作為控制系統的血液，影響著控制裝置的準確運行。但惡劣的生產環境 — 高濕、高熱，會造成線路、計算機、設備端接或連接故障。所以，對于儀器和自動化技術人員持久以來面臨著一種挑戰：保持儀器回路和 I/O 以最高效率工作，并同時花費最少的時間和最低的成本完成這一目標。

“在這樣的工廠中，生產壓倒一切，我們每天 24 下式連軸轉，關閉一個閥門或關斷一個設備對過程和工廠都具有深遠影響?！蹦彻S技術人員表示：“如果我使用萬用表診斷線路故障，就必須斷開線路、停止過程，這將導致閥門關閉以及泵停止工作。這可能會引起一系列問題。在保證正常運轉的情況下進行測量是最好的方法?！?

所以一款可以不斷線測量4-20mA信號，同時能輸出mA信號且提供24V供電的便攜信號校驗儀，對于一線操作員的幫助是巨大的。

我們來簡單復盤一下回路診斷的過程和關鍵節點，以及最簡單解決辦法。

控制回路問題的第一跡象往往來自于操作人員：“我覺得閥門壞了” 或“這個回路的響應方式變了?！?無論是上述哪種情況，都向技術人員表明：需要進行故障診斷。

第一步，測量 4-20 mA 信號

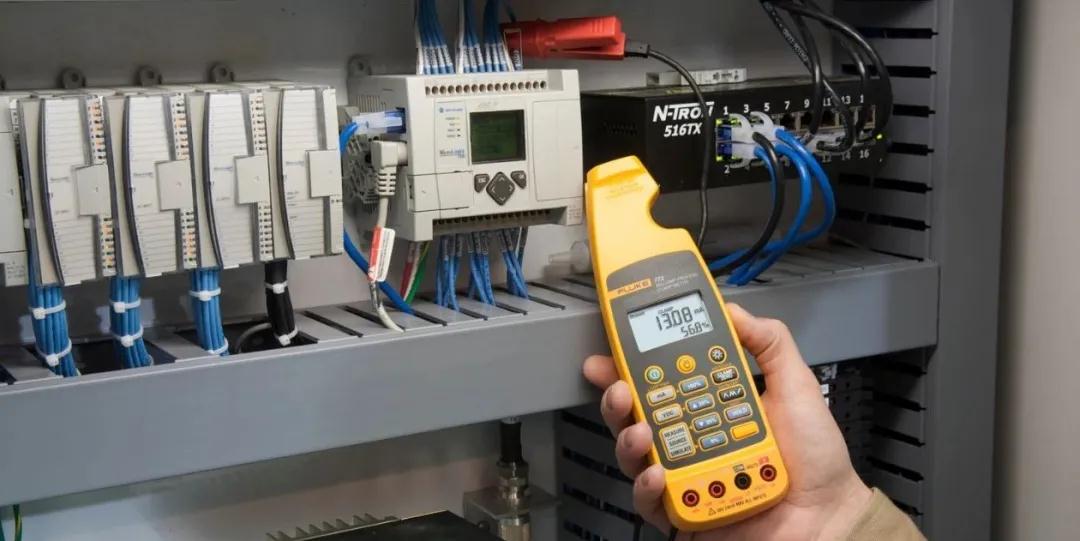

我們先來確認線路是否有問題，最簡單是用Fluke 773這樣的 mA 鉗形表，無需斷線，卡在線路上即可驗證回路電流值。

如果回路電流測量值不如預期，則可能存在三種原因：

電線損壞/斷開/短路、回路電源損壞或儀器故障。

第二步，排除回路供電問題

如果電線沒有問題，773 鉗型表檢查回路電源。如果電源無輸出，利用該儀表的 24 V 回路電源功能替代電源；如果替代之后回路工作正常，則問題根源顯而易見。

第三步，確定變送器問題

如果接線和電源均通過檢驗，接下來開始檢查變送器。

如果您有回路校準器、過程校準器或多功能鉗形表，利用其mA 模式代替變送器。如果回路按要求工作，則問題出在變送器，如果還是無法正常工作，則問題出在其他地方。

第四步，執行機構測試

如果懷疑執行機構(閥門定位器等)，則利用 Fluke 773的 mA 輸出/模擬模式來向其饋送信號，同時觀察本地指示的反應。

顯而易見，選對了工具，工作就會變得簡單。現在來嘗試使用福祿克773過程鉗表來解決4-20mA校驗問題吧！
