在進行常規電量測量裝置的校驗中，作為校驗裝置，一定要對電壓、電流的幅值、頻率、相位等進行高精度測量，在校驗裝置中采用 TI 公司 DSP 器件 TMS320F206 控制 A/D 轉換、數據采集和數字濾波處理，并把濾波處理后的數據傳送給微機進行數據的進一步處理，實現了高精度電表校驗的要求。

測量單元的組成及其功能

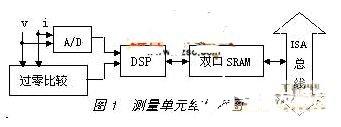

測量單元是作為系統的高精度標準表，要完成對交 / 直流電壓、電流的多個電量測量，測量的精度小于 0.05 級，測量單元采取插卡式設計，直接插入 IPC（工業控制微機）的 ISA 總線中使用。本單元結構框圖如圖 1 所示。

其中：A/D 轉換器采用 BB 公司的 ADS7805，這是 16-Bit，轉換頻率可達 100KHz，的高精度轉換器，芯片有 28 腳雙排直插式或貼片式封裝，轉換結果 16 位并行輸出，啟動轉換和讀取上次轉換的結果可以同時進行，用它完成變換后的電壓、電流信號的 A/D 轉換;雙口 RAM 采用 CY7133-25，它是一個雙邊均 16 位數據位的 2KBRAM，兩邊可以分別對片內的存儲單元進行存取，在電路中分別受 DSP 和 IPC 的控制，以實現 IPC 和 TMS320F206 之間的數據交換;過零比較用 LM339，實現對交流 v、I 的過零檢測，用于獲取計算頻率、相位差等數據的信號。

DSP 采用的是 TI 公司的 16-bit 定點 DSP TMS320F206，運算速度 40MIPS，是一種低功耗器件，采用了改進的哈佛結構，有 1 條程序總線和 3 條數據總線，流水線操作，有高度并行 32-bit 算術邏輯單元、16*16-bit 并行硬件乘法器、片內存儲器、片內外設和高度專業化的指令集，從而使該芯片速度高、操作靈活。片內資源還有：內部時鐘發生器，可以對外接時鐘源進行*1、*2、*4 和 /2 來產生 CPU 時鐘;片內有 RAM4.5K，F(xiàn)lash32K，能夠適合于許多工程應用，特別是 32K Flash 作為程序存儲器，給系統的設計和程序的調試帶來很大方便;3 個外部中斷 INT1、INT2、INT;1 個同步串口和一個異步串口;1 個軟件可編程定時器;JTAG 掃描仿真接口（IEEE 標準），用來實現在線仿真測試;具有 4 個獨立可編程 I/O 腳（I/O0、I/O1、I/O2、I/O3），1 個輸出腳 XF 和 1 個輸入腳 /BIO。

由于 DSP 的取指和執行能完全重疊運行，再加上多級流水線操作、專用的硬件乘法器、特殊的 DSP 指令和快速的指令周期等結構特點，使得其數字處理速度大大提高，這也為 DSP 和外部電路和器件的接口提出了一些新的要求和問題，在設計 DSP 應用系統時必須要認真考慮。

TMS320F206 和 ISA 總線的接口

考慮到系統數據處理的適時性和相對獨立性，TMS320F206 和 IPC 交換數據是通過雙口 SRAM 實現，接口電路如圖 2 所示。

這部分電路接口，主要需要考慮解決以下問題：

（1） DSP 對雙口 SRAM 的讀 / 寫控制

TMS320F206 的地址線 A0-A10 分別和 CY7133 的 A0L-A10L 直接相連，F(xiàn)206 的 16 位數據線分別和 CY7133 的 IO L0-10 直接相連。由于采用了快速雙口 SRAM，無需考慮為 DSP 加入等待狀態，R//WE 直接接 RAM 的 R/W LU 和 R/W LL 進行數據讀寫控制，CY7133 的片選信號 /CEL 由 /DS 和 A15 組合產生，由圖可見 TMS320F206 對 CY7133 的尋址范圍為 8000H-87FFH。測量單元用了 3 片 TMS320F206 組成 3 路相同的測量電路對三相電路分別測量（圖 2 中只畫出 1 路）。

（2） IPC 對雙口 SRAM 的讀 / 寫控制

IPC 通過 ISA 總線對雙口 SRAM 的讀 / 寫控制，直接用存儲器尋址的方法進行讀寫。 ISA 總線有 A0-A19 根地址線，可以直接尋址 00000-FFFFFH，其中 C8000-EFFFFH 保留給用戶，可以作為存儲器的擴充設計使用。本電路 IPC 對雙口 SRAM 的讀 / 寫控制中，地址線、數據線、存儲器讀（/OE）和寫（/MEMW）控制線的連接如圖 2 中所示，其譯碼電路譯碼得到的 3 組地址選擇信號，D8000-D87FFH、D88000-D8FFFH、D9000-D97FFH 分別用來作為 3 路雙口 RAM 的片選信號。

（3） 避免兩邊對同一單元同時進行讀 / 寫操作
