因?yàn)?DSP 和 IPC 對雙口 SRAM 的讀 / 寫是隨機的，在使用中有可能兩邊同時對 SRAM 的同一單元進行讀寫操作，從而引起讀寫數據的錯誤。CY7133 兩邊有 /BUSY 信號，當兩邊器件同時訪問同一存儲單元時，信號 /BUSY 有效，表示有一個訪問沖突發生。為了能夠處理好訪問沖突，如圖 3，/BUSYL 信號接 TMS320F206 的 READY 引腳，當 READY 為低，表示 IPC 已經在對 CY7133 的同一單元讀或?qū)?，TMS320F206 應稍作延時再對該單元操作;三路 CY7133 的 /BUSYR 信號經過一個與門接到 ISA 總線的 10 號中斷 IR10，任一路 /BUSYR 有效，即向 IPC 發出中斷，表示 DSP 已經在對 SRAM 的同一單元讀或?qū)?，IPC 應稍作延時再對該單元操作，這樣就實現了 TMS320F206 和 IPC 進行正常的雙口存儲空間訪問。需要注意，/BUSY 引腳必須接上拉電阻才能正常工作（圖中從略）。

DSP 和被測量信號的連接

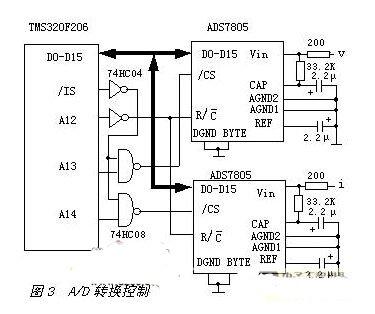

系統的被測量信號主要是電壓、電流的幅值、頻率和相位。頻率和相位測量通過比較器接入 TMS320F206 的中斷引腳，再配合內部的定時器即可以測量和處理，這里不再多述。幅值的測量就是要對已經按精度要求和按比例變換減小后的電壓電流信號進行精確測量。為了發揮 DSP 的特點，對被測信號進行高速采樣和濾波處理，用 2 片 ADS7805 同時分別對變換后的電壓電流信號采樣和 A/D 轉換，然后讀取并進行數字濾波處理，A/D 轉換及測量電路如圖 3 所示。ADS7805 轉換結果以補碼表示，最高位為符號，15 位數據，對數據的實際分辨率可達到 1/32767。由于對 A/D 轉換進行控制和讀取是屬于 I/O 操作，所以用 TMS320F206 的 I/O 控制信號 /IS 和地址線組合譯碼，電路中，當 TMS320F206 對地址 7XXX 進行操作時，會同時啟動 2 路 ADS7805 進行 A/D 轉換;當對地址 2XXX 進行輸入，將讀入被測電 壓 v 的轉換結果;當對地址 4XXX 進行輸入，將讀入被測電流 i 的轉換結果。

結束語

本文接口電路已成功用于高精度電表校驗系統，完全改變了傳統的微機 - 單片機的上、下位機進行串行通信的校驗系統方式，充分利用了微機原有的軟、硬件資源，發揮了 DSP 在數字信號快速處理上的特點和優勢，成為生產廠家生產與推廣新一代產品。
