有人說智能樓宇是巨無霸行業，其實一點都不為過。截止去年，全球40%的人口居住在城市中，而中國這一比例達到了60%。

隨著時代的發展，越來越多的建筑物正在部署智能控制系統，以此作為提高能源效率、降低運營成本的途徑。

現如今，多數現代樓宇控制系統經過歷代升級，功能變得越來越強大。但是，伴隨而至，故障診斷也更加復雜。那么，如何利用簡單的手持式測試工具對樓宇控制系統進行快速排障呢？

Part 1 常見問題

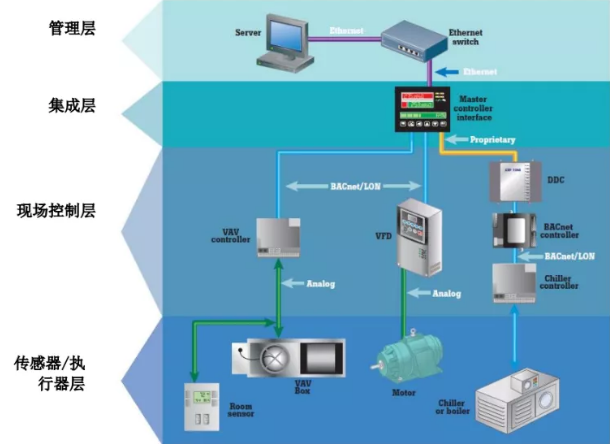

首先，我們應當將故障診斷重點調整到控制該系統層的特定數字或模擬網絡。

◎ 在最底層，傳感器或執行器發生故障。

Ps：一般的傳感器包括濕度和溫度變送器、監測室內空氣質量的 CO2 傳感器、電表、支路監測器和能量表。

◎ 管理控制室，現場控制器報警，表示未接收到傳感器傳來的可接受值。

◎ 如果特定的面板或特定的建筑未正常通信， DDC控制器可能發出報警。

◎ 類似地，如果管理層工作站與某座或多座建筑中斷通信，工作站也可能產生報錯消息。

◎其他情況，大廈的人員可能會隨時打來電話——房間太熱或太冷。

Part 2 如何解決

◇ 以上情況中，設備或者傳感器或執行器可能存在故障。

◇ 傳感器和現場控制器之間的電纜也可能存在故障。

◇ 控制環路的某個環節可能發生問題，例如過程反饋可能連接到了錯誤的面板或者現場控制器面板內部存在故障，以及 DDC 控制器本身可能發生故障。

這些故障可能是各種各樣的原因造成的。現代化樓宇控制系統比較復雜，故障診斷人員面臨的第一項挑戰就是明確確定故障的位置。最好能夠登錄中央管理控制器，從總體上了解問題。

◎ 控制器檢查:

如果建筑內的某個局部被隔離，故障源很可能是現場控制器面板、模擬電路，或者傳感器或執行器本身。

如果整個建筑通信發生故障，那么應首先懷疑管理層控制器和DDC、網絡路由器或交換機之間的網絡通信。如果不能看到整個園區，則應懷疑以太網或 IP 骨干網發生故障。

◎ 以太網檢查:

通過檢查網絡連接圖標或以太網端口鏈路狀態 LED，驗證工作是否正常?？墒褂酶５摽司W(wǎng)絡診斷工具EtherScope。EtherScope 可連接至銅纜、光纜或無線以太網，提供各種關鍵網絡性能參數的概覽，幫助定位故障。

◎ 布線檢查:

隔離故障之后，開始檢查連接故障設備的布線。如果是標準 AWG布線，使用數字萬用表檢查基本的電纜開路和短路以及阻抗故障。如果是雙絞線(UTP)，可使用福祿克網絡的Cable IQ 或 DTX線纜分析儀。

◎ 信號檢查:

如果布線檢查一切正常，那么接下來就利用示波器捕獲波形，檢查網絡上通信信號的質量。

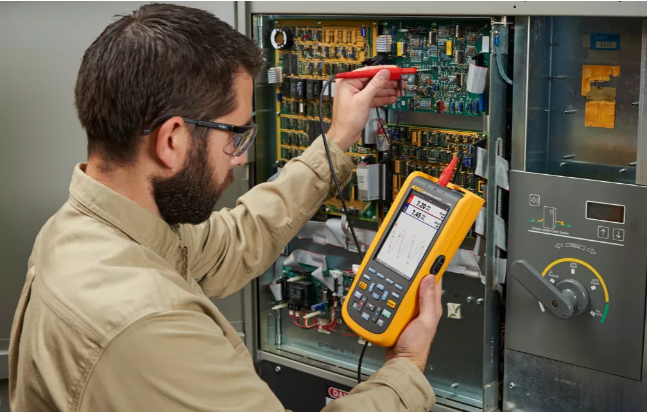

Fluke 125B示波表是一款便攜式手持示波器，帶有用于捕獲波形的自動模式，連接后無需繁復操作即可看到波形。同時還具有網絡總線健康、物理層測試功能?？蓭椭_定信號通斷、衰減、失真等問題。

▲ Fluke 125B示波表總線測試屏幕

◎ 間歇性故障:
