隨著自動化測試的需求越來越多，儀器設備用上位機操控的應用場景也越來越廣泛。ITECH就為用戶提供了豐富的通訊接口及程控功能。但是測試設備在和電腦通訊的過程中會出現各種問題導致通訊失敗影響使用，本文就來教你快速排查通訊問題。
菜單選項設置了嗎？

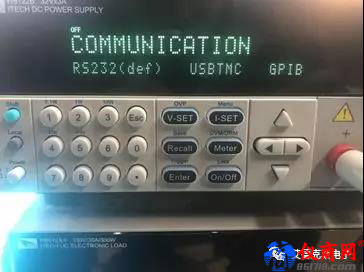

ITECH產品可選擇的通訊接口包括RS232、RS485、USB、LAN、GPIB、CAN等，以滿足用戶不同的使用需求。用戶需要確定使用的機型具備哪些通訊接口，在菜單中將機器的通訊方式設置為自己選擇使用的接口，并且配置好接口參數。
配置LAN參數的時候，需要將ITECH產品和電腦設置在同一網段，具體為IP地址最后一位不同，子網掩碼和網關保持一致，保證電腦能ping通設備。
通訊線連接好了嗎？
不同的通訊方式需要選用對應的通訊線，您可以使用USB線、網線等通用通訊線進行連接。需要特別注意的是ITECH的部分機型，比如IT8500系列、IT6800系列等標注為選配通訊接口，意思是該機沒有內置通訊接口，其后面板有一個TTL接口，需要選配ITECH通訊轉接模塊（IT-E121、IT-E122 、IT-E123）來連接上位機。
上位機配置好了嗎？

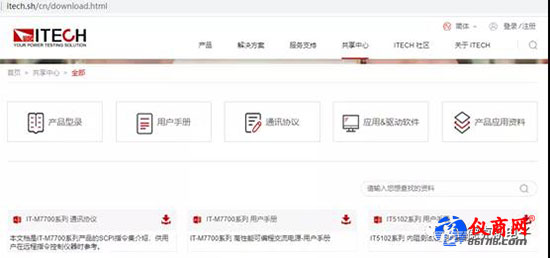

最后就是上位機的配置。我們?yōu)橛脩籼峁┝怂锌赏ㄓ崣C(jī)型的免費上位機軟件，用戶可以登陸ITECH官網，進入共享中心，下載IT9000軟件以及相對應的驅動。然后配置好接口參數即可使用（軟件安裝方法參見軟件使用手冊）。
用戶也可以根據設備的編程語法指南，通過指令來控制設備，大部分機器的通訊協議為SCPI，還有一部分為frame格式命令，比如IT8500系列，也有一部分機器如IT8500+系列兩種協議都可選。下面將分別說明串口、USB和LAN口的調試指令。

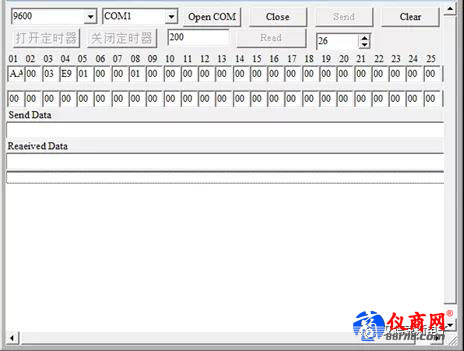

串口：您可自行安裝一個串口調試工具來調試，使用前需注意選擇正確的com口以及波特率，每條指令結束需要加換行符。發送字符串指令時需要是英文字符，需要注意的是需要先發送遠程控制指令讓設備進入遠程操作狀態，之后才能發送其它指令控制設備。發送十六進制指令時在設定電壓時需要將十進制乘以1000再轉換為十六進制，電流需要乘以10000再轉換為十六進制。

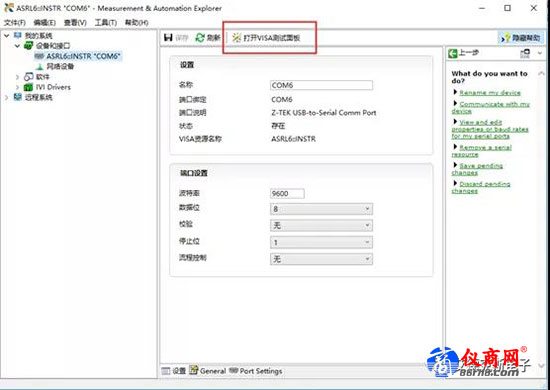

USB: 您可自行安裝NI MAX軟件來調試設備。使用usb接口時，如果軟件里找不到對應的端口，在設備管理器中更新com口的驅動程序即可。
LAN: 首先將通訊方式調為LAN口，設置IP地址，網關，子網掩碼（其中，IP地址需和連接的PC機不相同，只需要最后一位不同，如電腦ip地址為192.168.4.196，那么儀器上的IP地址設置為192.168.4.xxx，網關和子網掩碼必須要一致。），其次，需要ping通儀器。打開電腦的運行，輸入cmd，進入配置菜單，輸入ipconfig按下enter之后，再次確認一下IP地址，網關，子網掩碼，接著，輸入ping 儀器IP地址如ping 192.168.4.1 。ping成功之后會有提示顯示成功。之后使用 NI MAX即可調試。
