案例背景

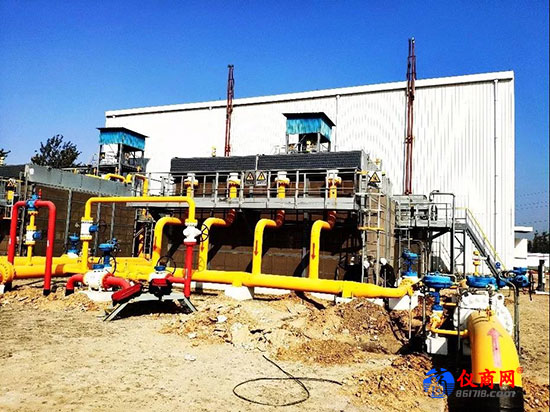

用戶為中國石油西氣東輸沿線某站，站內其中一個壓縮風機存在故障，無法正常工作，通過檢修分析，壓縮風機本身不存在故障問題，因此推斷是地下電纜的問題。在通過絕緣電阻測試、耐壓測試之后，更加證明了這一點。

但現場地下電纜情況復雜，壓縮風機周圍的儀表、閥門等設備，同經由一個線纜溝，再延展不同方向。廠區的線纜圖也被發現與實際線路走向不符，因此需要重新測試查找。若將站內所有電纜都更換一遍，總長度在幾十公里，工作量太大，同時也產生浪費。因此需要明確壓縮風機，以及其他各個設備的電纜走向，確定是哪根電纜需要替換。

問題定義

多根線纜同捆情況下，如何區分并查找目標電纜走向

現場操作

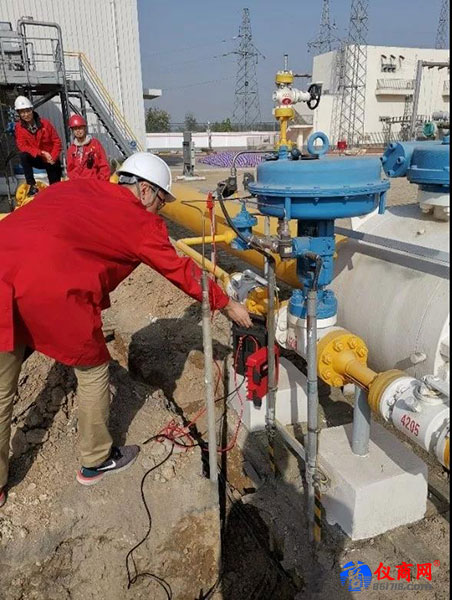

使用福祿克UAT-620地下管線定位儀對被測電纜進行定位探測。UAT-620的特定信號尋線是有感應和直連兩種模式。在空曠地帶，單根線纜可使用感應模式。但為了印證UAT對于多股電纜的區分能力，防止發射器的信號被其他電纜耦合，因此采用信號發生器的直連模式，對現場的某根電纜進行定位。信號發生器出來紅色的表線接被測線纜，黑色表線通過金屬棒，打樁連接大地。

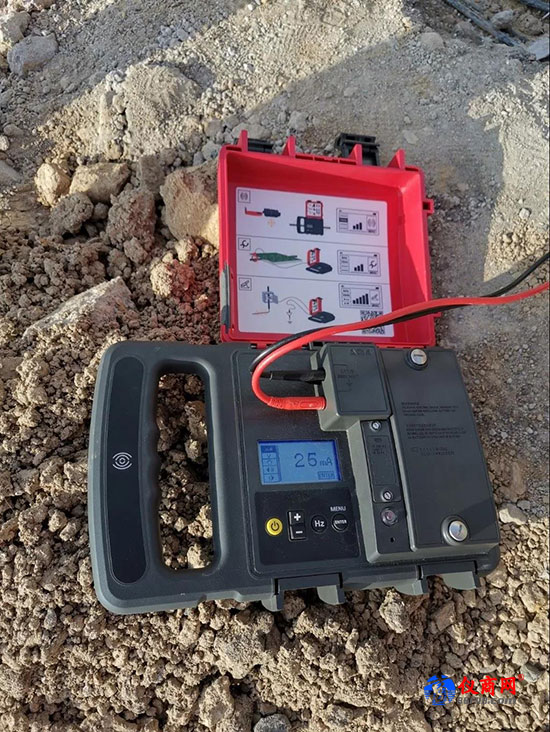

由于現場的同一線纜槽內有多股電纜，為了保證信號盡可能保持在被測電纜，選擇直連模式中的8kHz模式，8kHz相較33kHz，頻率低，信號表現沒有那么“活潑”，測試距離也會更長。此時，觀察信號發生器如圖：

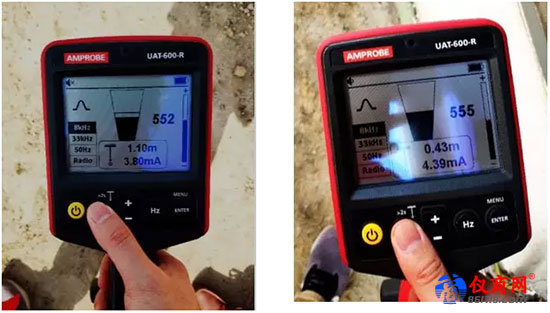

直連電纜的帶電量在25mA，由于周圍設備都已斷電，理論上測得的被測電纜也應帶電25mA左右，通過長按音量按鍵，UAT可給出被測電纜定位深度以及帶電量的功能，可以分辨出具體是現場哪根電纜。但實際，查找過程中發現，現場多處電纜都有感應，如圖：

這些電纜的帶電量都很低，是信號跳躍得到的結果。雖然采用了UAT的直連模式，但電纜近距離之間還會流失一部分8kHz信號，這些信號耦合到了其他電纜，因此同樣也會被探測器發現。

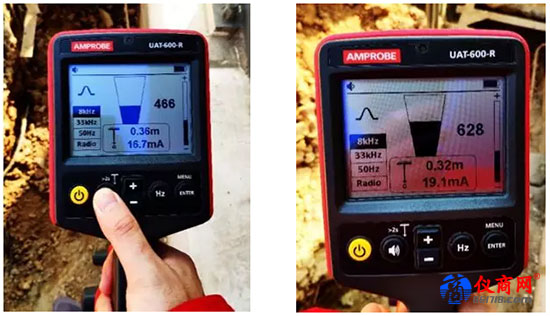

這種情況下，我們可以通過觀察電流值來判斷目標電纜，進一步測試發現，其中有一處電纜帶電量明顯較高，最高19mA左右，基本可以判定是直連信號發生器所連的電纜。

小結

通過使用福祿克UAT-620地下管線定位儀，用戶在繁多的線纜快速找到對應壓縮機的電纜走向，并進行替換，免去了繁雜的開挖或?qū)ぞ€的工作。

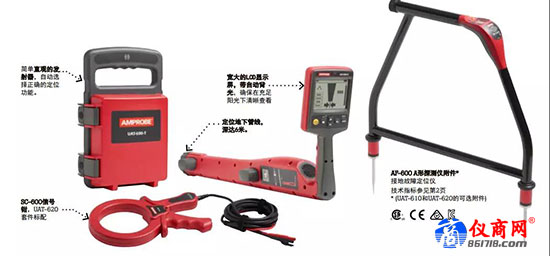

多種模式，可跟蹤各種帶電或不帶電的線纜或金屬/非金屬管道*
發射器+接收器，使用簡單
支持準確測量地下6米以內管線深度（不定位深度可探測地下30米）
IP54防塵防水，1米防跌落，CAT IV 600V安全等級
可調整靈敏度，測試快速準確
搭配選件，可準確定位接地故障點
