隨著科技的發展，人機交互也從實體按鍵演變到虛擬按鍵。虛擬按鍵已經影響到我們生活的各個方面，觸屏手機的出現已經深深地改變了人們的生活。觸摸按鍵有著不怕磨損、不受溫濕度影響、防水保護和成本低廉等優勢，且面板圖案的大小和形狀可靈活設計，外型美觀、時尚、不褪色，不變形，經久耐用，可從根本上解決了各種金屬面板以及各種機械面板無法達到的效果，越來越受到各大車廠青睞。ZLG根據目前市場的需求，基于S32K1xx 設計了一套可應用在汽車上的觸摸按鍵解決方案。
電容觸摸按鍵原理
當人體（手指）接觸金屬感應片的時候，由于人體相當于是一個接大地的電容，因此會在感應電極和大地之間形成一個電容，感應電容通常有幾pF到幾十pF。利用這個最基本的原理，在外部搭建相關的電路，就可以根據這個電容量的變化，檢測是否有人體接觸金屬感應電極。目前市面上消費級的產品常用的檢測電容方式是根據電容的充電時間的變化來判斷是否有按鍵按下。
圖1 常用檢測電容原理
S32K Touch Sense
與常用電容檢測方法不同的是，S32K Touch Sense是將電極的電容變化轉換為模擬電壓的變化，解決了通過計算充放電時間來檢測電容方案的時間精度問題，使用12bit ADC可獲得更高的測量精度。測量時，MCU通過ADC采樣到電容的模擬電壓并轉換到數字域，數字化信號經過IIR濾波后再由應用軟件算法進行處理后可檢測到當前是觸摸或釋放狀態。
此電容檢測方式分為三個過程：
電荷分布；
電荷再分布；
等效電壓數字化。

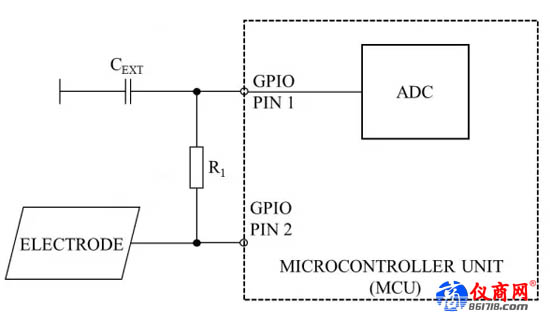

圖2 S32K Touch Sense硬件框圖
方案介紹
傳統的機械式按鍵盡管價格便宜，但是按壓易損，故障率較高。相比于此，電容式觸摸按鍵具有不怕磨損、不受溫濕度影響、防水保護和成本低廉等優勢。ZLG在S32K Touch Sense基礎上設計了一款可應用在汽車的觸控按鍵解決方案。方案主要包含觸摸檢測功能和CAN通信功能。方案核心器件符合ISO26262 ASIL-B等級，在提高性能的同時，保證了產品的可靠性?？蓱?yīng)用于汽車空調觸控板、方向盤HOD、無鑰匙門把手、汽車天窗等。

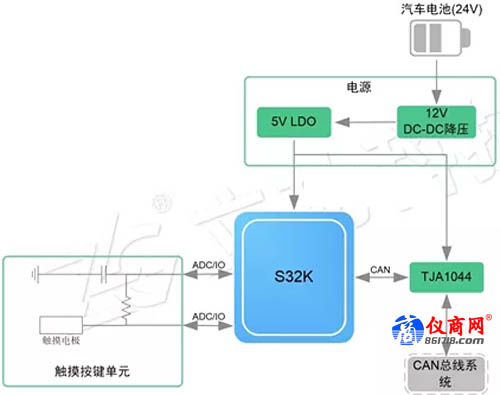

圖3 方案框圖
方案優勢：
單芯片解決方案，成本更低；
核心器件符合ISO26262 ASIL-B等級；
無需太多外部元件，需要空間較??；
低功耗，掃描電極時僅需350uA電流；
提供完整的硬件支持；
提供完整的軟件算法開發支持；
可擴展性，根據需求增減MCU引腳數量。
