你有沒有出現過因?yàn)?a href="http://www.8170pk.com/jishu/search.php?kw=%E7%BC%96%E7%A8%8B%E5%99%A8" target="_blank">編程器問題造成產線停工的情況？為什么會燒錄不良甚至故障導致產線停滯？究竟是因?yàn)闆]有區分研發型和量產型還是因?yàn)榫幊唐鞅旧?span style="color:#000000;">電源過流保護、過壓保護等設計的不完善？今天我們一起來看看。

編程器又稱燒錄器、寫碼器，是一種將源程序編譯生成的固件燒錄到目標芯片上的設備。按燒錄方式可分為在板燒寫和裸片燒寫。

在板燒寫：也稱為ICP燒寫，是把芯片焊到PCB板上后再進行燒錄；

裸片燒寫：也稱為離線燒錄，是把芯片放到夾具上進行燒錄，之后再把芯片焊到PCB上。

可能出現過流的情況

在板燒寫：

在插拔下載線過程中，因?yàn)榻渝e線而導致短路過流；

PCB板在生產過程中有焊接短路問題，當編程器給其上電時就會出現過流現象；

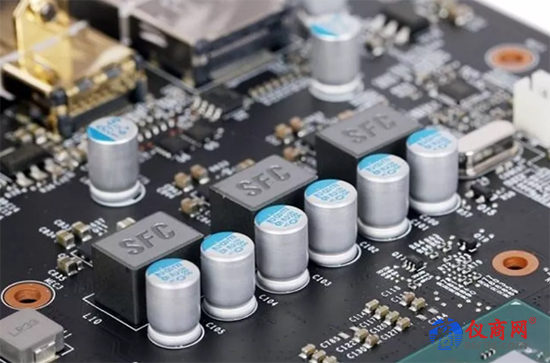

PCB板上有大容量電容，編程器給PCB板上電瞬間浪涌電流過大，從而誤觸發過流保護機制。

裸片燒寫：

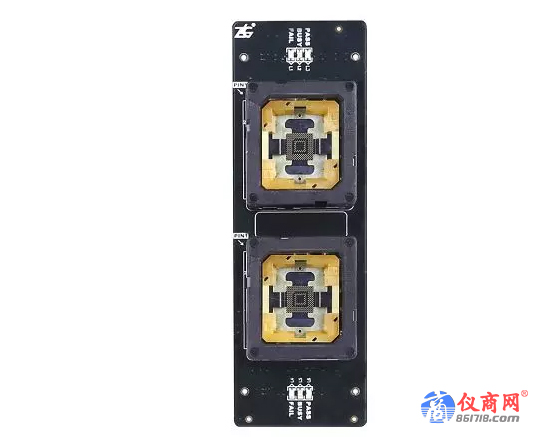

把芯片放到燒錄座時，由于芯片放偏或芯片引腳偏斜，造成編程器上電時短路過流；

將芯片從板上拆下，芯片引腳上有錫渣沒清理干凈就放到燒錄座上編程，造成編程器上電短路。

如果編程器的電源過流保護不夠完善，當遇到芯片或電路板短路時，輕則損壞編程器，重則可能會損壞芯片或電路板，造成嚴重的生產事故。

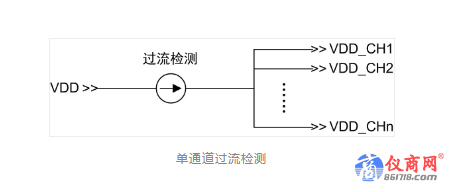

市面上的多通道量產型編程器，通常都只有一路過流檢測保護電路，檢測到電源過流后直接關閉總電源輸出。

這種設計在一定程度上能起保護作用，但也存在明顯的缺陷：

其中一個通道發生過流時，觸發過流保護并關閉電源輸出，導致其他正常的通道無法燒錄；

過流閥值設置的很高，當只有一個通道電源短路時，短路電流可能達不到過流閥值而無法觸發過流保護，導致該通道相應電源控制電路被燒毀；

在板燒寫時，如果板上有大容量電容，上電瞬間浪涌電流過大，可能誤觸發過流保護將電源關閉，導致燒錄失敗.

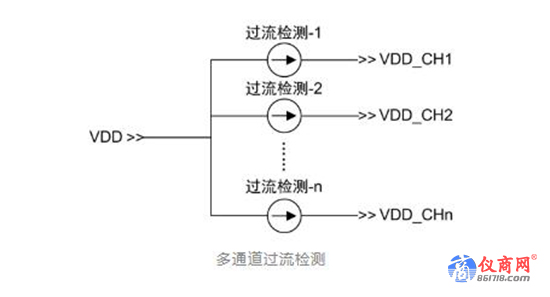

為了徹底解決這些問題，結合ZLG致遠電子十多年編程器的研發經驗，并收集了各行業客戶反饋的建議后，我們在最新推出的P800系列編程器中重構了編程器的過流檢測保護機制，核心設計是在每個編程通道都有過流檢測保護。

通過全新的硬件設計和軟件優化，P800系列編程器的過流檢測保護完美地解決了其他編程器存在的問題。

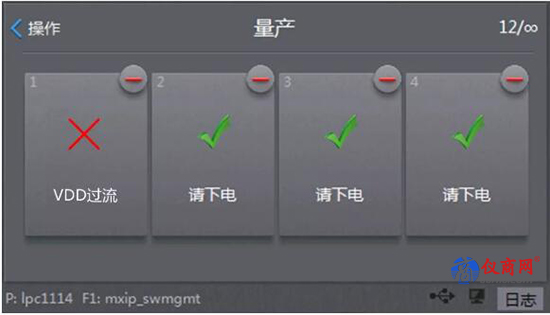

準確識別短路過流的通道，并關閉相應通道電源輸出，不影響其他正常工作的通道；

各通道過流閥值可設，過流檢測靈敏度大大提高，有效保護編程器和待燒芯片；

智能識別是短路造成的過流還是上電瞬間浪涌電流過大造成的瞬時過流。如果是后者造成的過流，P800會繼續輸出電源，并通過軟啟動減小瞬時浪涌電流，確保上電穩定可靠。
