在電信信號、串行總線等信號的測量與調試過程中，均需要對信號質量進行分析，以確認信號是否滿足標準要求。Ceyear4456系列數字熒光示波器具有的極限模板測試功能，可以提供對信號質量的評估，很好的滿足用戶對電信信號、串行總線等的測試需求。

本文針對不同的待測信號，詳細講述4456系列示波器的設置，以及對應的測試操作過程。

1.    標準模板

4456系列示波器內部包含有ITU-T、ANSI T1.102、USB的標準模板，用戶可直接調用這些標準模板也進行相關信號的測試。

下面以ITU-T的“E4 Binary0 139.26Mb/s”為例，介紹使用標準模板的測試過程：

1）打開“5288 SDH/PDH數字傳輸分析儀”，設置并輸出E4 Binary0對應的139.26Mb/s信號，通過75/50歐姆阻抗轉接器將此待測信號接入4456示波器的通道1。

2）設置示波器通道1的輸入阻抗為50歐姆。

3）點擊前面板的“分析”按鍵，打開分析菜單，點擊下方的菜單“分析類型”，打開分析類型菜單，點擊右側的菜單“極限模板”。下方顯示對應的極限模板一級菜單：

4）點擊下方的菜單“選擇模板”，打開選擇模板菜單，點擊右側的菜單“選擇模板”，選擇“標準”模板；點擊“選擇類別”，選擇“ITU-T”；點擊“選擇標準”，選擇“E4 Binary0 139.26Mb/s”。這時在屏幕上可以看到對應的模板，淡紫色的區域?yàn)槟０逵|碰區，當被測信號觸碰此區域則表明不合格。

5）點擊下方的菜單“設置測試”，打開測試設置菜單，點擊右側的菜單“源通道”，選擇待測信號所接入的通道1；點擊“違例閾值”，設置不合格計數的上限值，當達到此閾值時，則表明測試失敗，信號不合格；點擊“停止條件”，選擇并設置測試的波形數或測試時間；點擊“下一頁”，可繼續測試設置；點擊“失敗動作”，選擇測試失敗后的動作；點擊“測試完成動作”，選擇測試完成后的動作；點擊“預測試延遲”，設置執行測試前的延時時間；點擊“完成后重復”，可打開、關閉一次測試完成后自動執行重復測試的功能。

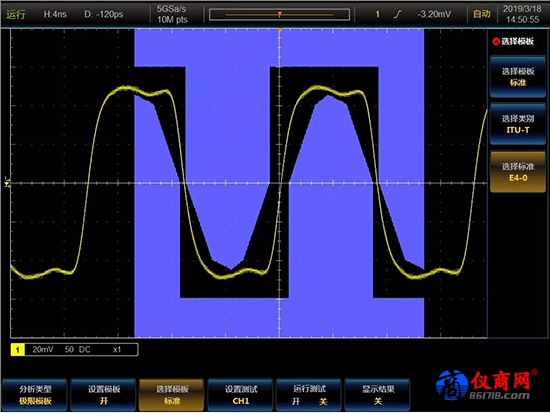

模板測試的信號顯示如下圖：

當波形幅度不滿足要求，觸碰到模板區域的波形將被保留下來，高亮顯示，如下圖：

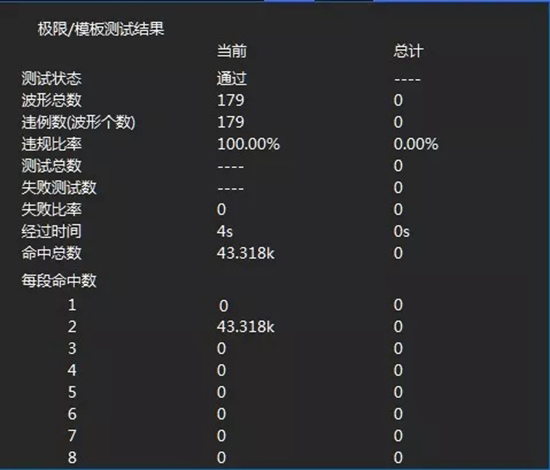

6）點擊下方的菜單“運行測試”為開后，點擊“顯示結果”，打開顯示結果菜單，點擊右側的菜單“顯示結果”，將打開測試結果顯示窗口；點擊“顯示詳細結果”，則同時顯示模板的每段命中數。如下圖：

2.    定制模板

可將標準模板復制到定制模板中，用于改變垂直余量進行測試。操作過程如下：

1） 如上打開標準模板后，點擊下方的菜單“設置模板”，打開模板設置菜單，點擊右側的菜單“復制到定制”，則模板切換到定制模式；

2） 點擊下方的菜單“選擇模板”，打開定制模板操作菜單，點擊右側的菜單“垂直余量”，通過旋鈕b，即可改變模板的垂直余量，調節范圍為：±50%，用于滿足用戶的定制模板測試需求。示例如下圖：
