在這千里冰封萬里雪飄的日子里,保證家家戶戶的溫暖是廣大供暖行業人員的愿景,作為供暖行業人員基本工具之一的煙氣分析儀也到了“最忙碌“的時間。
眾所周知,煙氣分析儀能滿足非常多的供熱檢測需求燃燒設備運行狀態如何,燃燒效率是否合理,煙氣中氧氣和碳氧化物的含量是否合理(與過??諝庀禂?shù)相關),煙氣中氮氧化物的含量是否符合法規,煙氣溫度是否過高或者過低,排煙通道抽力是否合理,進/出水管溫度是否合理,燃氣壓力是否合理,燃氣管道密封性是否良好,同軸排煙通道夾層是否有破損,燃燒設備周圍環境中有毒有害氣體或者易燃易爆氣體濃度是否在限值以內等等諸多工況或者參數都是需要檢測并用檢測值來分析。
那么今天我們一起學習下供暖檢測基本工具之一的煙氣分析儀在調整供熱系統時的正確使用方法。
氣體傳感器
供熱行業常用的氣體傳感器如O2,CO,NOx等,大部分是電化學傳感器原理。氣體傳感器的有效性和測量準確性以及如何有效貯存都是非常重要的,是供暖行業人員做出判斷前的重要依據。
1.1 傳感器壽命
testo的傳感器標簽上均注明了生產日期,用戶可以通過該日期計算并判斷傳感器是否失效或者是否即將失效,以備不時之需。
testo 330LL傳感器壽命:O2/CO為72M,NO為48M;
其他煙氣分析儀傳感器壽命:O2為18M,CO為36M,其他為48M。

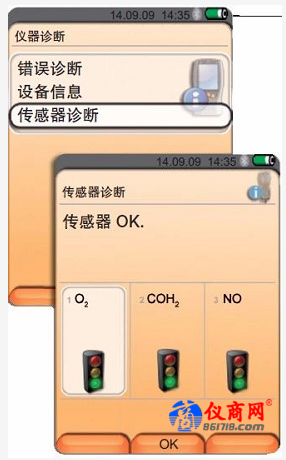

當然也可以通過儀器自帶的傳感器自檢測功能的識別紅黃綠顏色狀態燈判斷傳感器狀態。
另外,傳感器校準數據也呈現了傳感器校準時的校準系數值,根據落點范圍判斷傳感器狀態,當落點落在0~70%內時,傳感器建議更換或者必須更換。
1.2 校準
在保證傳感器有效的基礎上,為了保證測量的準確性,國家強制對氣體檢測設備周期性計量檢定,但并不是說除了計量檢定之外就不需要對儀器校準。
我們建議用戶每半年使用標氣檢查或校準;如果使用頻繁,則每三個月甚至每個月都需要使用標氣檢查或校準。
比較特殊的是,NO傳感器帶有層析過濾器用于消除氣體交叉干擾,如果失效,則需要更換,否則會引起測量誤差,也需要進行定期檢查以備不時之需。
1.3長期閑置
最后,在日常長時間存放時,應嚴格按照說明書操作,避免電池漏液和傳感器漏液的發生,進而避免主板的損壞,那么長時間未使用的儀器也需要打開后蓋進行檢查上述情況。
氣路
作為氣體分析儀,氣路的完整性和穩定性是最基礎測量條件,也需要人員自行識別和做出判斷。
首先,我們要明白煙氣分析儀氣路采樣分析原理,對于燃燒系統,無論是自然給排氣,還是強制給氣或強制排氣,排氣測點壓力均為正壓,當煙氣分析儀氣泵開啟后,會將測點處的煙氣抽取并進行多級除塵和冷卻除水氣,然后進入傳感器分析,隨后經由廢氣出口排出。氣泵的抽力可以根據現場測點處的實際壓力由控制系統自動調整,以達到恒定的采樣流速,儀器可以適用正負范圍內數百帕壓力。

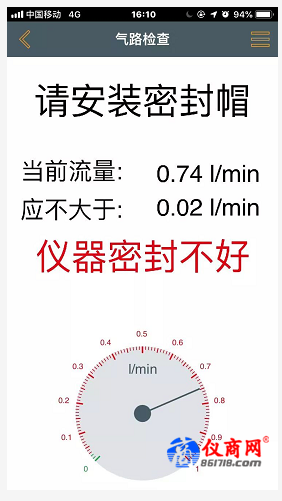

其次進氣氣路必須是密封良好的,否則會引起漏氣,則進入傳感器的氣體為空氣和廢氣的混合物,測量值會偏低或者接近空氣中的濃度值,可通過下述檢查方法進行逐個部件排查。
