電磁兼容性 (EMC) 指電氣設備或系統運行時,對其所處的電磁環境不產生干擾或抵抗電磁環境干擾的能力。EMC是評價產品質量好壞的重要標準之一。為了以最為經濟的方式保證產品的EMC質量,就應該在產品設計初期采取適當?shù)拇胧?。根?jù)定義,EMC被分為電磁干擾 (EMI)、電磁抗擾度或敏感度 (EMS)。法規規定應滿足EMI的最大值和EMS最小值。相關標準中對于可用的限值、采用的測量方法和儀器都作出了規定。為了證明自己符合相關EMC標準要求,所有電氣設備都必須提供相關標識。例如,在歐洲經濟區內的CE合格標識。
測試接收機是EMI測試的核心設備,進行空間電/磁場強測試,測量空間的無用或有害的相關干擾信號。

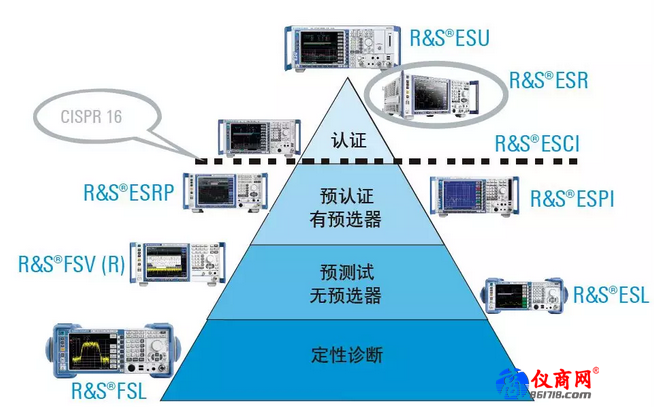

接收機分為認證級,預認證,預測試和定性診斷四個等級。
認證級接收機:完全符合CISPR 16-1-1標準的EMI接收機,能給出符合CISPR要求的準峰值和平均值、有效值以及峰值的測量結果。羅德與施瓦茨公司擁有業內最高水平的測試接收機—ESR。
預認證接收機:大部分符合CISPR 16-1-1標準的EMI接收機,采用準峰值檢波器以及符合CISPR的EMI測量帶寬:200 Hz,9 kHz,120 kHz,1 MHz。在測量CISPR B頻段傳導干擾時,ESRP所用的時域掃描方式(準峰值檢波) 比傳統的頻率步進掃描方式快好幾個數量級。
預測試接收機:沒有預選器,幅度與頻率關系不能滿足CISPR16在脈沖響應的要求。
定性診斷:簡單的頻譜儀或示波器也可以進行EMI的測試,這樣的測試都是功能性的或是定性的測量。
基于RTO/RTE示波器的空間電磁分布測試系統

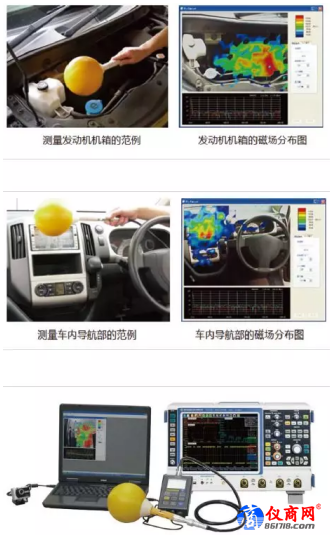

EPS-02EMF是配合日本Noiseken公司傳感器設計的空間磁場測試系統,系統包括一個磁場傳感器,一臺RTO示波器用于信號處理以及一個系統控制軟件。系統可以在攝像頭獲取的圖像中直觀顯示磁場傳感器探測到的結果。
測試系統依據ICNIRP、IEC和JIS標準。

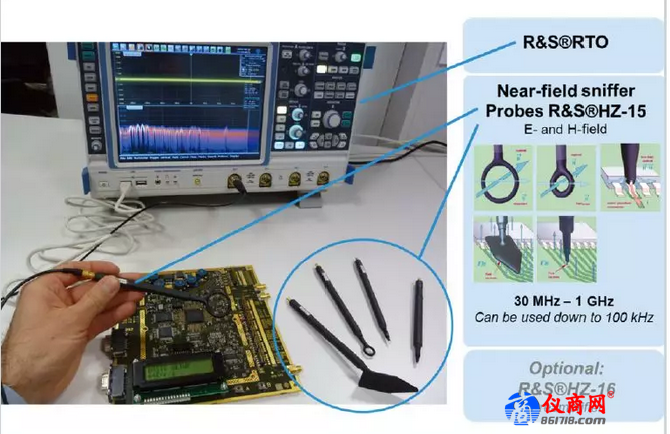

同時,羅德與施瓦茨也提供對于PCB板的電磁分析測試:
■ 基于RTO/RTE示波器、電磁場探頭和軟件組成電磁分布可視化分析系統
■ 物體圖像與電磁分布的疊加可視化顯示
■ 顯示電磁場強度,每一特定空間位置可以展示三維電磁頻譜
■ 遵循相關國際標準
■ 高速頻譜更新,準實時顯示
基于FPC1000頻譜分析儀的低成本EMI診斷測試系統
頻率范圍介于 5 kHz 至 1 GHz,可通過激活碼升級到 2 Ghz 或 3 GHz;支持接收機模式,可用來做 EMI檢測;可選配 HZ -15/17等近場探頭等做板級EMI診斷;配合 Elektra 軟件可組成 EMI預測試方案 。
