超導應用需要精確的大電流、低壓電源來為磁體供電和測試先進的高溫超導電纜。Magna-Power的電流饋電式程控直流電源通過提供強大的可擴展的解決方案來滿足這些需求,并可以幫助客戶提供靈活的冷卻方式,專用的大電流線材和超精密的測量配件。
超導體導論
超導體是一種材料,當冷卻到某個臨界溫度以下時,其電阻幾乎為零。這種顯著的特性允許電流流過它們,而不會產生通常與標準導體相關的能量損失。當這些材料被制成電磁體時,其結果是高效的電力傳輸和令人難以置信的強大磁場——這兩者對于粒子加速器、磁共振成像(MRI)、量子計算和聚變等離子體等先進應用都是不可或缺的。
然而,高溫超導體(HTS)的突破極大地改變了這一限制。高溫超導材料,例如基于含有稀土元素和氧化銅的陶瓷化合物(通常稱為REBCO或YBCO導體)的材料,可以在更高的溫度下實現超導性,通常在液氮溫度(77 K,-196°C)左右。液氮比液氦更經濟、更容易獲得,大大降低了超導系統的資本和運營成本。隨著高溫超導技術的這些發展,廣泛實用的超導技術的前景變得更加明顯。從未來聚變能反應堆(托卡馬克)中更緊湊的超導磁體到可能徹底改變配電的超導輸電線路,高溫超導材料在使大規模超導應用既可行又經濟高效方面處于領先地位。
超導體直流電源要求
根據定義,超導體在臨界溫度以下表現出極低的電阻,甚至可以忽略不計。在設計、測試和為超導磁體供電或測試超導電纜時,這種超低電阻環境帶來了獨特的挑戰:該應用通常需要在非常低的電壓下產生異常高的電流。
為什么需要低電壓?
最小電阻降:在超導體中,一旦達到工作溫度,電阻損失可以忽略不計。這意味著只需要很小的電壓降就可以驅動大電流通過超導線圈或電纜。
安全性和系統復雜性:保持低電源電壓可以降低電氣絕緣要求,減少大電流測試設置中的安全隱患,特別是在多個電源系統可能并排運行的研究或工業實驗室環境中。
為什么電流很大?
磁場要求:聚變研究中使用的超導磁體,就像托卡馬克反應堆中的超導磁體一樣,需要強大的磁場。為了產生這些磁場,工程師們使用了必須承載數千至數十萬安培電流的大型線圈。
超導鑒定和測試:開發高溫超導(HTS)導線的組織需要表征其在實際工作電流下的性能,需要能夠準確可靠地輸送高電流。
電流變化和控制的可編程性
平穩上升和下降:超導磁體通常對電流的快速變化很敏感,這可能會引起機械應力或導致失超(超導性的突然喪失)??删幊讨绷麟娫丛试S精確的電流分析,確保超導系統的受控通電和斷電。
自動化測試協議:在研發和生產環境中,超導體表征經常涉及在各種條件下重復復雜的電流分布。可編程電源使工程師能夠自動化這些過程,提高一致性和數據準確性。
Magna-Power大電流程控直流電源

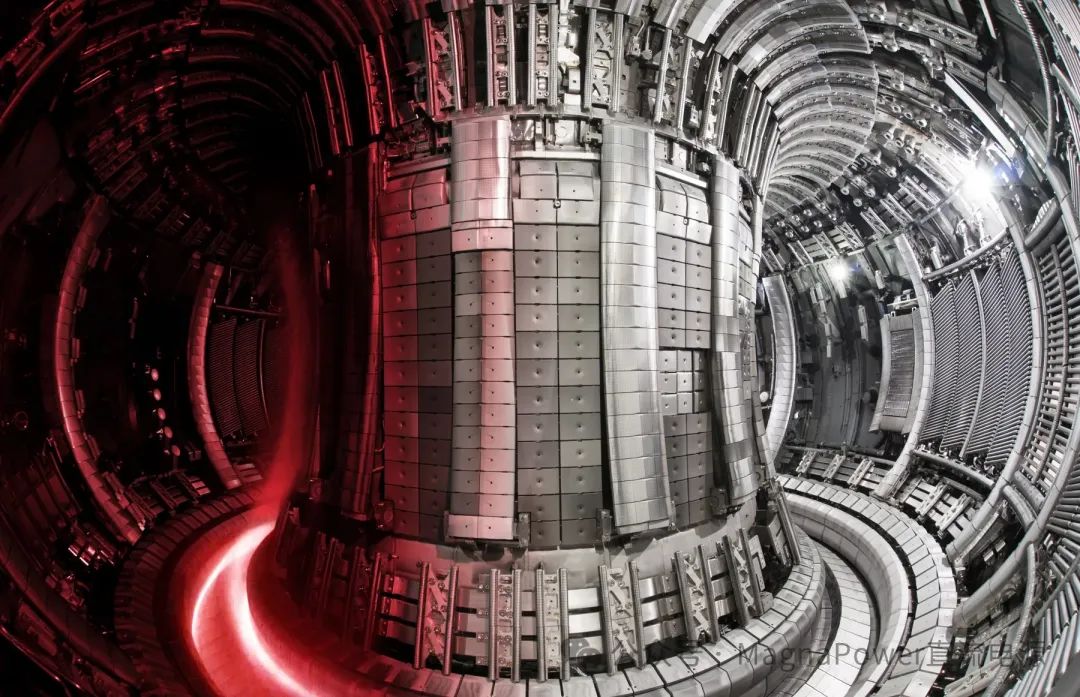

幾十年來,Magna-Power的大電流電源一直是超導測試應用不可或缺的一部分。無論是為聚變實驗的托卡馬克勵磁線圈供電,還是在測試和驗證期間為超導導線供電,Magna-Power的垂直集成、電流饋電拓撲、靈活的冷卻解決方案和深厚的工程專業知識相結合,使其能夠提供針對安全性、性能和可靠性進行優化的高電流解決方案。能夠在內部加工原材料和設計大電流母線解決方案,這意味著Magna-Power可以快速迭代新設計,并集成最新和最強大的功率半導體,以擴大其產品線。

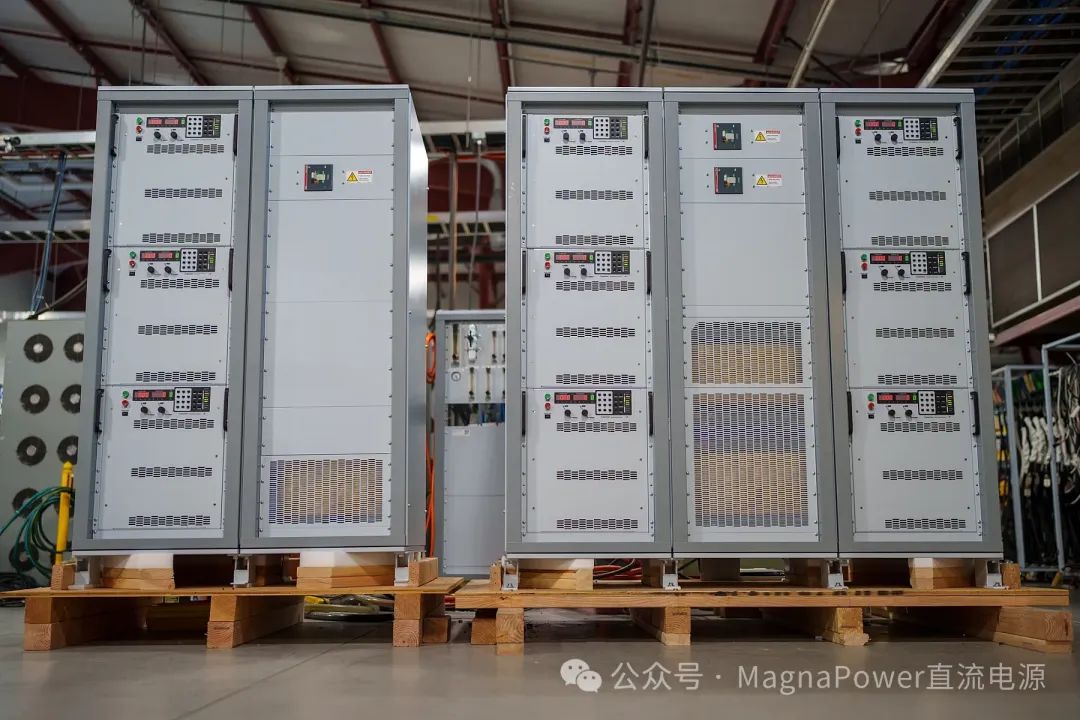

多種規格的千安培級的標準化產品,具有可靠的電流饋電功率處理
Magna-Power的標準TS系列電源涵蓋數百種型號和數千種配置,能夠提供從幾安培到數百千安培的電流。例如,低壓大電流型號包括:
TSD10-2000(0-10 Vdc,0-2000 Adc,4U)
TSD10-4000(0-10 Vdc,0-4000 Adc,8U)
TSD10-6000(0-10 Vdc,0-6000 Adc,12U)
TSD10-8000(0-10 dc,0-8000 Adc,16U)
