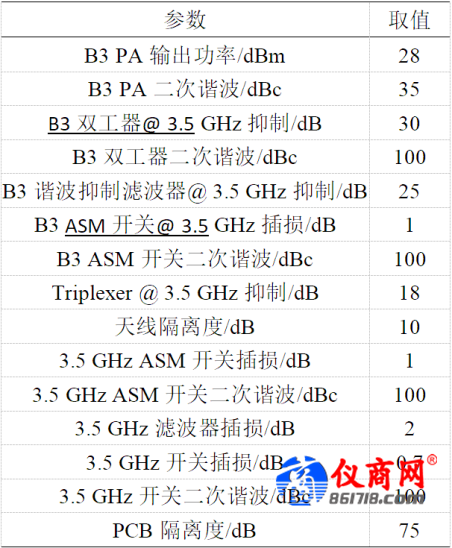

表1 前端器件諧波參數
表2是諧波干擾強度的計算結果：

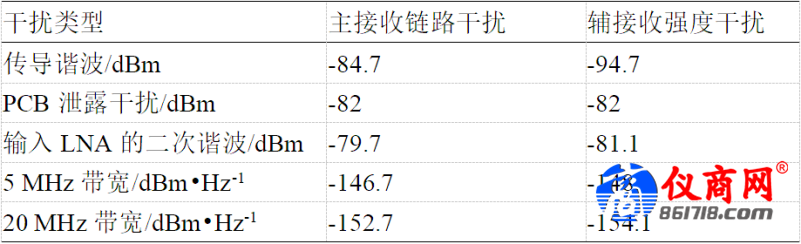

表2 共天線諧波干擾
二次諧波加載到LNA輸入口帶來了終端底噪的抬升，造成了靈敏度的相應回退。當工作帶寬為5 MHz時，主輔接收鏈路經最大比合并后靈敏度回退達22.5 dB。當帶寬為20 MHz時，主輔接收鏈路經最大比合并后靈敏度回退16.5 dB?？梢?jiàn)在共天線架構下，B3二次諧波對3.5 GHz的靈敏度帶來了很大的回退。
2.2 獨立天線架構

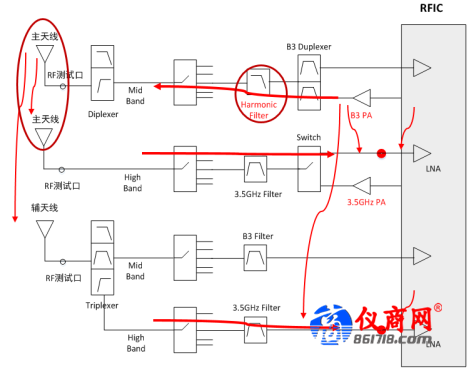

當LTE與NR采用獨立天線設計時，B3發射信號的2次諧波將經過如圖4所示的紅色路線進入3.5 GHz的接收通路造成諧波干擾。相比共天線架構，B3 PA輸出的諧波將經天線耦合進入輔接收通路，造成諧波干擾。除諧波抑制濾波器可以帶來一定的諧波抑制外，天線間隔離也進一步降低了諧波干擾。
圖4 獨立天線諧波干擾采用與表1同樣的參數，計算獨立天線架構下的諧波干擾，結果如表3所示：

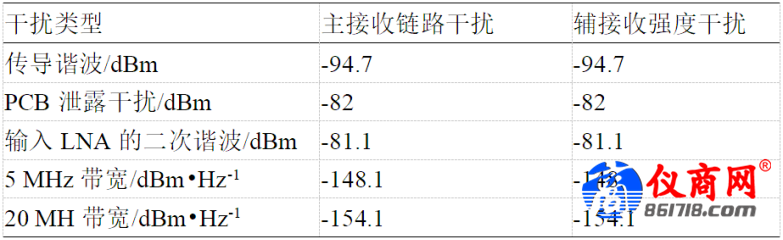

表3 獨立天線諧波干擾
