遠程I/O的網絡電纜系統應用解決方案


  來源: 中國工控網 時間:2018-08-06 編輯:思楊
分享到:

?

使用遠程IO的主要目的一方面是為了解決現場設備與總線相連需要統一的總接線口的問題,因為給每一個現場設備包括傳送開關量的設備都配置有一個總線接口還是費用比較高的,另一方面也解決了現場的防爆問題,可以同時做到防爆和帶電插拔,也就是說遠程IO可以解決現場設備與總線相連接時統一總線接口的問題也可以通過不同的防爆方法直接安裝在危險區,節省了大量的電線、電纜。





遠程IO的網絡電纜系統

干纜:從RIO處理器連接到所有分站的一根或兩根電纜線,分支器安裝在干纜上,分站通過分站電纜與分支器相連

分支器:用于分站與干纜相連,保證與其他分站隔離不受干擾

站電纜:用于連接分站與分支器,通過F接頭與分支器或分站連接

分離器:用于將干纜分成兩個分支,分離器可以隔離分支,并允許干纜分兩個主向布置。只允許用一

干纜分離器,在熱設備系統中可用每兩個分離器連接RIO分站

終止器:為保證電纜的阻抗匹配,須安裝75歐姆的終止器

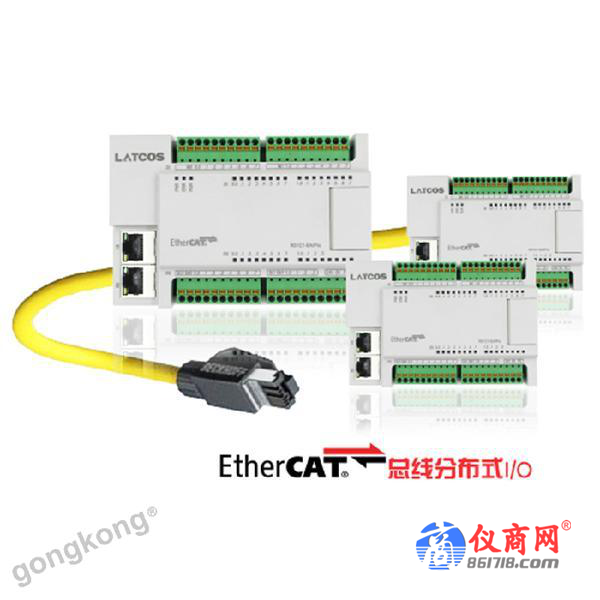

遠程IO

遠程IO的網絡通訊:

通訊模式:直通無中繼模式、中繼服務器模式(任選一)。

通訊冗余:對等雙網冗余,可同時不同步通訊,非簡單主付熱備。

通訊方式:串口(RS-232、RS-485)、以太網(虛擬串口)、以太網(網絡互通)、PROFIBUS-DP總線。

通訊協議:MODBUS-RTU標準、PROFIBUS-DP協議、SIEP自制協議及其他任意協商定制協議。

遠程IO的維護設置模式:

設置模式:就地小操作系統設置、上位系統設置、紅外設置模式。

遠程IO設置維護功能主要有兩種,一是就地小操作系統設置模式,該模式優點是對位直接清晰,缺點是對安裝位置有要求,當前端安裝位置較遠或者較惡劣,人員無法到達時,該種設置方式就無法進行;二是遠程用上位系統(如筆記本電腦)設置模式,該模式優點是設置簡單可以迅速對整個系統進行設置,缺點是這種設置只能在系統停機維護時運用,因為一個整系統不能同時處于傳送數據和設置信息兩種狀態。在保留兩種傳統設置模式上,新加入的紅外設置功能,根本上根除了兩種傳統設置模式的缺點,只要用一個帶紅外口的設備(如手機、PDA)就能實現對整個遠程IO系統的維護,無論是在就地還是控制室,在離前端近還是相對較遠(5米),都能進行操作,大方便了用戶。

與傳統的被動式IO相比,遠程IO服務器可以通過以太網或TCP/IP網絡主動傳輸IO狀態信息。此外網絡信息傳輸?shù)乃俣纫彩莻鹘y(tǒng)系統的20倍。
