電力監控系統的設計與應用


時間:2018-07-19 編輯:夏禪
分享到:

?

針對不同級別的用戶,設置不同的權限組,防止因人為誤操作給生產,生活帶來的損失,實現配電系統的安全,可靠運行。可以通過用戶管理進行用戶登錄、用戶注銷、修改密碼、添加刪除等操作,方便用戶對賬號和權限的修改。

2.6 運行負荷曲線

負荷趨勢曲線功能主要負責定時采集進線及重要回路電流和功率負荷參量,自動生成運行負荷趨勢曲線的,方便用戶及時了解設備的運行負荷狀況。點擊畫面相應按鈕或菜單項可以完成相應功能的切換;可以查看實時趨勢曲線或歷史趨勢線;對所選曲線可以進行平移、縮放、量程變換等操作,幫助用戶進線趨勢分析和故障追憶,為分析整個系統的運行狀況提供了直觀而方便的軟件支持。

2.7 遠程報表查詢

報表管理程序的主要功能是根據用戶的需要設計報表樣式,把系統中處理的數據經過篩選、組合和統計生成用戶需要的報表數據。本程序還可以根據用戶的需要對報表文件采用定時保存、打印。同時本程序還向用戶提供了對生成的報表文件管理功能。

報表具有自由設置查詢時間實現日、月、年的電能統計,數據導出和報表打印等功能。

3、案例分析

海淀區興安工業公共公司廠房項目電力監控系統包含一個變電所,本項目針對這個變電所配電系統進行電能管理;對變電所的高壓配電回路進行遠程實時監控。

配電所進出線回路采用多功能儀表,其是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的網絡電力儀表,它能測量常規電力參數,如:三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度、無功電度等多種電參量。該系列網絡電力儀表主要應用于變電站自動化、配電網自動化、小區電力監控、工業自動化、能源管理系統及智能建筑等領域。

低壓配電一次圖見圖(2),功能有電量遙測主要監測運行設備的電參量,其中包括:線三相電壓,電流,功率,功率因數,電能,頻率等電參量及配出回路的三相電流;遙信功能實現顯示現場設備的運行狀態,主要包括:開關的分、合閘運行狀態和通訊故障報警;斷路器變位時會發出報警信號,提醒用戶及時處理故障。


圖(2)低壓配電一次圖

遙信和遙測報警功能,主要完成對低壓各出線回路的開關運行狀態和負載進線監控,對開關變位和負載越限彈出報警界面,指示具體的報警位置并聲音報警,提醒值班人員及時處理。具備實時查詢功能,見圖(3)。


圖(3) 遙信報警信息

參數抄表功能,主要對低壓各出線回路的電參數進線查詢。支持任意時刻電參數查詢,具備數據導出和報表打印等功能。該報表查詢低壓回路的電參數,主要包括:三相電壓、電流、功率因數、有功功率和有功電度。該報表各回路名稱和數據庫關聯,方便用戶修改回路名稱。見圖(4)。


圖(4) 參數抄表

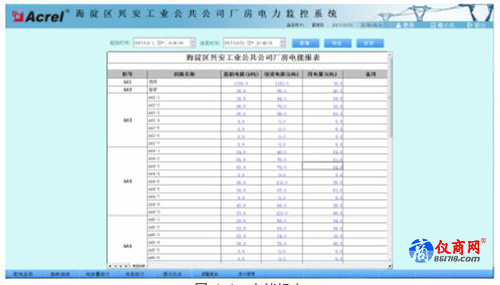

用電量報表功能,可選擇時間段進行查詢,支持任意時間段電度累計查詢,具備數據導出和報表打印等功能。為值班人員提供了精確可靠的電能報表。該報表各回路名稱和數據庫關聯,方便用戶修改回路名稱。如下圖所示,顯示某段時間內的各配電回路的精確用電量,用戶可以直接打印報表,可以以EXCEL格式另存到其他位置。 見圖(5)。


圖(5)電能報表

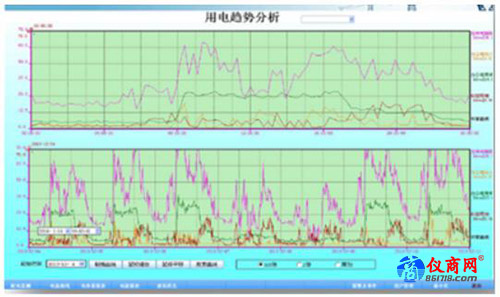

負荷趨勢曲線界面中可直觀的查看回路的負荷運行情況。查看實時和歷史趨勢曲線,點擊畫面相應按鈕或菜單項可以完成相應功能的切換;幫助用戶進行趨勢分析和故障追憶,具備曲線打印功能。為分析整個系統的運行狀況提供了直觀而方便的軟件支持。見圖(6)。


圖(6) 電流曲線

關鍵詞:電力監控 智能儀表 電力    瀏覽量:3824
