用戶側配電系統的智能化，科學化管理已經成為當前配電系統的主流需求。針對用戶側配電體系設計的智能配電系統已經是當下業主以及電力托管公司的必備系統。通過搭建配電系統，對用戶側配電架構的梳理，在關鍵節點安裝智能儀表，搭建供配電監測體系，完成用戶配電系統的智能化管理。
ACREL-2000電力監控系統正是針對以上趨勢而研發的用戶端電力監控系統。本系統通過對十六鋪地區綜合改造二期工程變電所內進出線回路進行計量，通過對監測回路用能的實時計量、存儲、分析，以表格或圖形的形式來顯示整個配電體系的運轉狀態，為管理者智能化管理，提供數據依據。
本文以十六鋪地區（中山東二路以東）綜合改造二期工程項目為例，簡單介ACREL-2000電力監控系統在十六鋪地區（中山東二路以東）綜合改造二期工程項目中的應用。
1、項目介紹
十六鋪地區(中山東二路以東)綜合改造二期工程(上海市申江兩岸開發建設投資(集團)有限公司)一項綜合發展,包括: 一幢單層高的客運站和商場,設有兩層高的地下室(包括地下停車庫),總建筑面積為34500平方米。
現針對本項目中的變電所進出線多功能儀表設計一套電力監控系統。電力監控系統通過采集現場各種智能設備的數據，后臺集中顯示、存儲，并通過相應的報表等形式顯示導出。
2、用戶需求
本項目中主要是變電所進出線用能數據的采集、存儲、統計、顯示?；镜男枨笳矸治龊蠓譃橐韵聨讉€方面：
1) 系統具有使用一次圖形式顯示采集變電所配電回路運行狀態、顯示重要進出線回路的母線電壓，進線、有功無功功率、功率因數和頻率以及電能；
2) 系統具有各個回路定時實時抄表匯總統計，用戶可自由查詢各個回路的用電情況；
3) 系統具有對現場各監測點設計回路負荷趨勢曲線，便于維護人員掌握用電需求與供電負荷占比；
4) 系統可對歷史數據進行對比分析，可及時發現潛在故障，減少設備維護費用；
5) 系統具有通訊狀態顯示，可實時的顯示各設備的通訊狀態，可在線監測網絡通訊狀態；
6) 系統具有權限管理功能，通過用戶權限管理可防止未經授權的操作；
7) 預留開放數據接口給數據第三方做數據上傳。
3、設計方案
3.1 參考標準
系統的設計滿足以下所列制造和試驗標準：
JGJ/T16-2016《民用建筑電氣設計規范》
GB/J63-90《電力裝置的電測量儀表裝置設計規范》
GB/T13730《地區電網數據采集與監控系統通用技術條件》
GB2887《計算站場地技術要求》
GB/50198-94《監控系統工程技術規范》
DL/T 698.31-2010《第3.1部分：電能信息采集終端技術規范-通用要求》
DL/T 698.35-2010《第3-5部分：電能信息采集終端技術規范-低壓集中抄表終端特殊要求》
DL/T 698.41-2010《第4-1部分：通信協議-主站與電能信息采集終端通信》
DL/T 698.42-2010《第4-2部分：通訊協議-集中器下行通信協議》
DL/T/814-2013《配電自動化系統功能規范》
3.2 系統架構設計

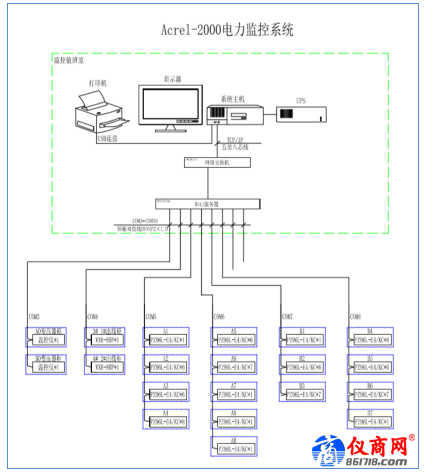

鑒于十六鋪地區（中山東二路以東）綜合改造二期工程項目的建筑規模、性質，以及后續項目的可連帶發展的性質，安科瑞電氣股份有限公司系統部根據用戶的幾點需求以及在相同性質工程中的經驗，對該建筑的智能配電系統的搭建做以下設計：十六鋪地區（中山東二路以東）綜合改造二期工程項目所有監控點位現已安裝智能電力儀表，且均采用標準的Modbus-RTU協議。將現場安裝的智能儀表通過屏蔽雙絞線以手拉手式相連，數據總線直接鋪設至系統后臺配置的協議轉換隔離器，協議轉換隔離器直接通過主機串口傳輸數據。系統拓?fù)鋱D如下：
