作為信息高速公路的載體，以及光纖通信系統的重要組成部分，光纖體現了非常優越的信息傳輸特性，是構成21世紀信息社會的一個不可或缺要素。在光纖通信中，光纖的活動連接都是通過光纖連接器實現的，光纖端面的潔凈程度對連接器的性能有決定性的影響。除了在拋光過程中或者在光纖插拔等在線業務操作過程中產生的光纖端面永久性損傷(如劃傷、裂痕)外，由于在平時使用中可能會與不潔凈的手、光纖帽邊緣、法蘭盤金屬邊緣、臟的光纖端面以及空氣中的顆粒接觸，光纖端面還會受到各種各樣的臨時性污染(如污垢、油漬、水或清洗劑的殘留)，從而使得其性能受到影響，這不僅會使連接損耗變大、通信性能下降，嚴重時則纖芯被堵不能傳輸光，從而導致纖芯被高功率激光燒壞。為了保證光纖通信的穩定與高效，每個光纖的端面必須保證一定程度上的清潔。
傳統的光纖端面缺陷檢測方法是采用人工檢測的方法，這種方法首先將光纖端面的圖像采集出來，然后用肉眼觀察臟污，再進行人工判定。由于這種方法是檢查者肉眼連續觀察光纖的端面，容易使人感到視覺疲勞，所以效率比較低。而且每個人的經驗和責任心不一樣，得到的產品質量也會有相當大的差異。為了提高產品的可靠性和生產效率，本文提出了一種拋棄人工肉眼檢測而使用機器視覺進行檢測的方法。機器視覺主要用計算機來模擬人的視覺功能，從客觀事物的圖像中提取信息，進行圖像處理并加以理解，然后用于光纖端面的缺陷檢測。與人工檢測相比，機器視覺檢測方法提高了檢測的準確性，降低了測試成本，增強了測試能力，使得對生產線上操作人員的培訓難度降低，而且能獲得更多的生產線監測數據信息。
本文介紹了如何利用機器視覺進行光纖端面的缺陷檢測，并使用美國國家儀器(NI)公司的VBAI視覺自動檢測開發環境完成了機器視覺系統的開發。VBAI(VisionBuilderforAutomatedInspection)是NI推出的一款視覺檢查軟件，作為自動檢測的視覺生成器。此工具是實驗室進行快速視覺效果驗證的理想工具，也是很好的生產線簡易測試平臺。結果顯示，該系統能夠比較精確地檢測出缺陷所在位置及其大小，速度較快，達到了對光纖端面缺陷檢測的要求。
1、檢測系統

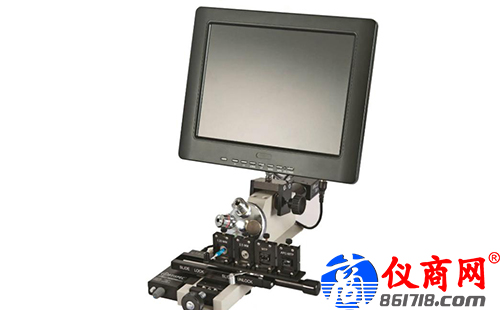

本文所提出的光纖端面缺陷機器視覺檢測系統由光纖端面檢測儀以及PC系統組成。檢測的時候?qū)⒐饫w活動連接器插入光纖端面檢測儀的固定測試平臺中，而光纖端面檢測儀通過USB線連接到PC系統上，這樣就能將圖像采集到電腦里。調整顯微鏡焦距，一旦得到了滿意的圖像，就啟動軟件對光纖端面進行分析，與軟件預設的標準指標進行比較，從而定量地確定各區域信息，判斷該光纖端面合格與否。
該系統的檢測效果與軟件的能力、顯微鏡性能以及操作人員對焦圖像的技能有關，已經證明了其在準確性、可重復性、再現性以及檢測效率等方面明顯優于人工檢測。該方案還可以提供檢測結果的具體記錄，包括端面圖像和損傷檢測數據等，提高系統的自動化程度。
2、檢測過程
本系統所使用的檢測軟件是基于VBAI視覺自動檢測開發環境開發的，具備對光纖端面圖像進行處理和分析的能力，其處理流程如圖1所示。
圖1系統軟件處流程圖
