左邊相機將產品坐標和型號送給機械手，右邊相機將目標托盤的位置變化送給機械手，機械手根據實現預設的目標網格和托盤位置變化計算變化后（紅色網格）的托盤位置，然后再根據產品型號放置到不同的位置去。

這種方式在實際操作中存在兩個麻煩的地方：1、很多機械手不支持根據偏差量（平移和旋轉），計算坐標變換的功能（根據綠色網格和偏差量計算紅色網格的位置）；2、產品放置精度是相對于托盤而言，而目標托盤在機械手坐標系中的位置無法精確確定。

這對這種復雜的場景，MicroMatch智能相機系統將多邏輯和多目標管理的功能全部集成到軟件里面，不需要機械手模塊讀取產品類型，也不需要機械手根據變化量計算計算托盤的位置變化，直接將對應產品需要放置的最終目標位置一次送給機械手，極大的減小視覺和機械手之間的配合復雜度。

五、通信技術

MicroMatch智能相機作為一個標準產品，為了方便應用于各種機械手視覺引導項目，和實現與各個品牌機器人通信需要非常完善。MicroMatch智能相機采用獨有且方便的“自由協議”技術，可以根據不同機械手廠家的通信規則，項目需求在不編程的情況下完成和各家機械手的對接工作。

如機械手要求發送3個數據（X，Y和角度），每個數據8位有效數字，小數點后保留3位小數，每個數字之間以；號隔開。要求協議格式為：

Image:

0000.000;0000.000;0000.000

Done

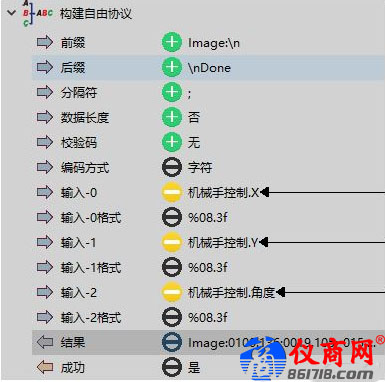

使用MicroMatch智能相機的構建自由協議模塊設定如下參數：
