圖2 超聲波水浸法探傷波形圖
2.2 儀器參數的選擇
2.2.1脈沖寬度
在小口徑鋼管檢測中,應選擇合適的窄脈沖,雖然會減小發射能量,但可提高分辨率。
2.2.2檢波方式
通常的超聲波檢測中,檢波方式都選用全波,主要是可提高靈敏度和信噪比。但由于聲波的正半周和負半周很難一致,全波整流后,回波信號會變寬,檢測分辨率會降低。因此,在小口徑鋼管檢測時,可選擇半波整流。至于是選擇正半波整流,還是負半波整流,可根據現場試驗而定。
2.2.3匹配 探頭良好的匹配,可提高發射功率,降低干擾噪聲,進而提高檢測靈敏度和分辨率。具體實施是探頭線選用50 ?的同軸電纜,在其間加一個匹配電感。這里所用的匹配是利用變壓器實現的,它是由兩條或多條等長導線彼此緊靠并纏繞到高磁導率磁芯上組成。其設計理論較復雜,其參數通常根據經驗公式和實際調試效果進行選取。決定其性能的參數主要包括:繞組特性阻抗、磁芯磁導率、繞組導線長度、繞組匝數(取決于繞組的長度和單位長度上的雙絞股數)等。
3.檢測實驗
3.1 實驗條件
樣管:Φ12 mm×1.0 mm的不銹鋼管。
人工缺陷:Φ6.0 mm平底孔,埋藏深度0.5 mm。
超聲探頭:水浸線聚焦探頭,探頭頻率:8 MHz,水中焦距:25 mm,晶片尺寸:12 mm×10 mm,12 mm為軸向尺寸。
藕合介質:采用過濾循環水,要求水質盡量接近純凈水,水溫盡量保持在20~25 ℃。
檢測設備:如圖3所示。

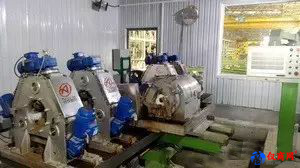

圖3 NC-89型旋轉頭超聲波檢測系統
檢測系統為16通道超聲波旋轉頭系統,旋轉頭的超聲信號穩定,抗干擾強。其中4個檢測縱傷探頭,8個檢測橫傷探頭,4個檢測分層和壁厚探頭。
3.2 實驗參數的設置
(1)水層厚度:為保證聲波理論焦點在鋼管圓心處,水層厚度應為19 mm。
(2)脈沖寬度:根據實際調整,脈沖寬度在0.18 μs是回波脈沖較窄,分辨率最高。
(3)檢波方式:正半周動態實驗檢測方式為探頭高速旋轉,鋼管直線前進。
3.3 實驗結果
3.3.1靜態檢測結果 如圖4所示,由于管壁較薄,鋼/水一次界面波S1與底波B1間距太小,分層缺陷的回波很難分辨。為了保障自動化檢測的效果,我們選用三次缺陷回波為自動化檢測的探傷依據,從圖中可見分層缺陷的回波清晰可辨。

圖4 靜態檢測波形圖
3.3.2動態檢測結果
如圖5所示,從檢測結果可以看到,此套裝置完全滿足小徑薄壁管的自動化分層檢測要求。
